19Vハイパワーモデル FA-UH19H2W since2016/9/4 |
 |
||||||||||||||||
| 御注文の前に
★上図⑥のみの販売です。 ★⑦DC19V電源のNUC小型ベアボーンやGigabyte BRIX小型ベアボーンPCに使用できます。 ★⑦ディスクトップPCの電源には玄人志向KRPW-AC120Wを搭載しDC19V入力式へ改造してください。 ★⑦CPUのTDPが10W以下の19V電源PCは19Vミッドパワーモデルの方が経済的です。 ★PCの自作経験が無い方，本システムの原理原則を御理解頂けない方はご遠慮ください。 CPUはTDP55W以下，但し電源管理設定でTDP90WクラスのCPUでも使用できます。 グラフィックボードを搭載したゲーム用途のPCはご利用できません。 ファン内蔵です。ファンの騒音を気にする方はご利用できません。 ★長時間の無停電電源装置としての用途では①タイマーは必要ありません。 UPSとピークシフター用途を兼用する場合①タイマーが必要となります。 ★運用が安定するまで24時間張り付く必要があります。 ★バッテリーのコンディションを定期的に確認する必要があります。 ★電気的リテラシーと配線(布線)技能が必要となります。 ★デジタルテスター，圧着工具，半田コテなど一通りの工具が必要です。 ★大容量バッテリー(2組)の高所設置は危険です。床に近い設置場所を確保してください。 ★直流ラインの各配線は太く(1.25sq以上)短く(50cm以下)で配線してください。 ★④⑤と⑥間の配線が30cmを越えてしまう場合には2.0sq以上1m以内で配線してください。 ★③は⑦改造時の玄人志向KRPW-AC120W付属のACアダプターが使えます。 ★②は充電開始時に定常充電時の2～3倍程度の突入電力に5秒以上耐える必要があります。 ★②と③は容量が足りれば出力を分岐配線した1つの電源でも構いません。 |
||||||||||||||||
取扱説明
|
||||||||||||||||
ハードウエアー・ブロックダイヤグラム
|
||||||||||||||||
| スペック

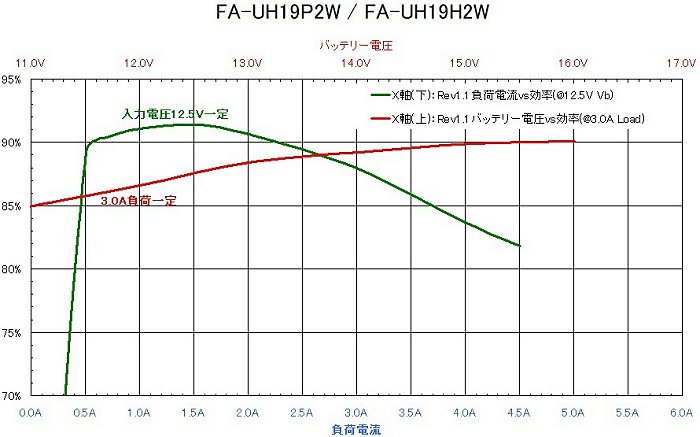

DC-DCコンバーター代表特性実線:Rev1.1 2018年3月出荷分より/破線:旧版
充電系統:CVCC動作,充電電流:3.5A(調整可),4分毎にバッテリー#1と#2を切替,#1/#2の充電レベル自動調整 バックアップ系統:定格出力19.2V(調整可)/3.0A,ピーク出力19V/4.5A(調整可) 停電検出:閾値16.93V±5% 双方向電子スイッチ:オン抵抗:15mΩ以下 パネル電流計:表示精度:±3%@2A,オフセット:±70mA パネル電圧計:表示精度:±3%@13V ファンコントローラー：温度感知式自動on/off,始動時:11V,定常時:9V,回路図 Rev1.1よりプリント基板銅箔厚35um,アートワークによる低抵抗化などの対策により効率改善しました。 |
