19Vハイパワーモデルでの電源の選定 |
| FA-UH19H2W/FA-UH19P2W充電系電源

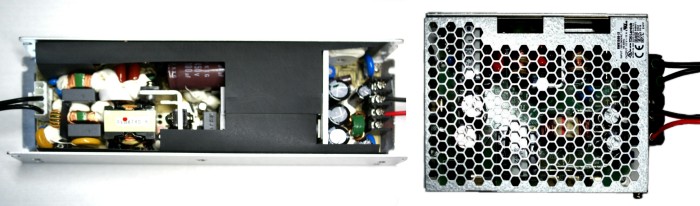

★ディレーティングという技術用語を御理解の上，選定してください。 150W電源を推奨します。 必要な容量に対し2倍の容量であればディレーティングの考慮は概ね不要です。 定格容量：85W以上(充電電流設定@4.5A,充電終始電圧14.4V,効率76%として) 定格電圧：12V〜19V(12Vである必要はなく電圧が高い方が効率が良くなります) ピーク電流：12A PFC搭載が好ましい AC200V単相を使う場合にはパススルー電源およびタイマーも200V対応品にしてください 推奨スイッチング電源【写真左】Meanwell社製ULP-150-12／販社：ミスミUSP-150-12 推奨スイッチング電源【写真右】TDKラムダ社製RWS150B-12／販社：秋月電子通商[RWS150B-12] 両機共に電圧を微調整できるトリマーがあります。 両機PFC電源です。TDK(81%@100W)よりmeanwell(87%@100W)の方が高効率です。 meanwellはPFC＋Resonant，TDKはPFC＋Fowardの違い。 ファンによる強制空冷を推奨します。(理由：寿命，ディレーティング)
 |
| FA-UH19H2W/FA-UH19P2Wパススルー電源
★ディレーティングという技術用語を御理解の上，選定してください。 60W級19VスイッチングACアダプターを推奨します。 必要な容量に対し2倍の容量であればディレーティングの考慮は概ね不要です。 定格容量：ターゲット機器による 定格電圧：19V AC200V単相を使う場合にはパススルー電源およびタイマーも200V対応品にしてください 19V推奨スイッチング電源GoForwardEnterpriseCorp.／販社：秋月電子通商[GF65I-US1934] PFC非搭載です。 複数台のターゲット機器を並列接続しない場合はパススルー電源は付属品のACアダプターでかまいません。 ターゲット機器の消費電力が15W以下であれば60W級の19VACアダプター1個からの分岐給電で運用可能です。 |
