バックアップ電圧の調整方法 |
| ハウジングのビス
以下全工程は稼働させた状態で行います。 ハウジングを外すには底面のビス4本(右図の場所)を外します。 右図はハイパワーモデルですがミッドパワーモデルも同じ場所にあります。 |
 |
| ハイパワータイプの場合
フロントスモーク，左右のサイドパネル2枚，トップハウジング，タッピングネジ4本を外します。 外したビスや工具で回路をショートさせない様に注意しながら作業します。 |
 |

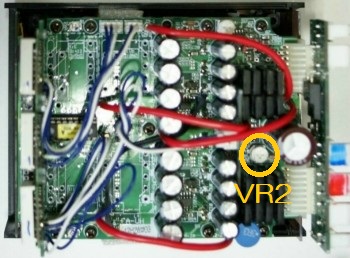

| バックアップ電圧の調整方法VR2
VR2はMODE 2(バックアップ電動作)中に調整します。 PCに接続した12VハイパワーモデルではHWiNFOなどのフリーアプリを表示させながらmother sensorの+12Vの項目が平均で+12.0V〜+12.1Vとなる様に微調整します。 PC以外のターゲットではテスターをリア端子基板のCN5に接続し19Vミドパワーモデル・19Vハイパワーモデルでは19.2Vに，12Vミドパワーモデル・12Vハイパワーモデルでは12.2Vに調整します。 |  |
| ハイパワーモデル組み立て
ハイパワーモデルの組立は右図の要領でサイドパネルを装着してください。 サイドパネルのフランジ部を上にファンパネルを溝に挿入しながらボトムハウジングに装着します。 |
 |
| 組み立て
溝にスモークパネルを差し込みトップハウジングの溝をスモークパネルに差し込みます。 この時トップハウジングのフロント側ボスが表示基板と干渉することがあります。 表示基板をリア側に押しながら(反らせる)トップハウジングをはめ込みます。 ネジ4本を締めます。 |
 |
