19Vミッドパワーモデル FA-UH19M2W　since2016/6/13

御注文の前に
★上図⑥のみの販売です。
★⑦型番がGから始まるAcer24inch以下のディスプレー(電源19VACアダプター式)に使用できます。
★⑦DC19V電源のノートPCやDC19V電源のタブレットPCに使用できます。
★⑦CPUのTDPが10W以下のDC19V電源NUC小型ベアボーンなどに使用できます。
★⑦HDMIマルチディスプレイの複数台並列接続はGNDループの関係でオーディオにノイズが重畳します。
★長時間の無停電電源装置としての用途では①タイマーは必要ありません。
　UPSとピークシフター用途を兼用する場合①タイマーが必要となります。
★運用が安定するまで24時間張り付く必要があります。
★バッテリーのコンディションを定期的に確認する必要があります。
★電気的リテラシーと配線(布線)技能が必要となります。
★デジタルテスター，圧着工具，半田コテなど一通りの工具が必要です。
★大容量バッテリー(2組)の高所設置は危険です。床に近い設置場所を確保してください。
　止む終えず高所設置する場合には防振粘着マットなどの地震対策を行ってください。
★②は19Vである必要はなく12Vや15VのACアダプターが使用できます。
★②と③は容量が足りれば出力を分岐配線して1つのACアダプター(19V)で構いません。

取扱説明

ファームウエアーと取扱説明	バッテリーの選定
VR81モード3タイマー設定方法	VR82残量判定閾値の設定方法
VR3充電電流とVR1充電電圧の調整方法	VR2バックアプ電圧の調整方法
電源の選定	バッテリー並列接続(注意点)
配線について	メンテナンス

ハードウエアー・ブロックダイヤグラム

①表示LED	②マイクロプロセッサー
③内部+30V電源	④バッテリーセレクター双方向電子スイッチ
⑤充電用昇降圧DC-DCコンバーター	⑥パススルー用DC電源入力ポート
⑦充電用DC電源入力ポート	⑧バックアップ用昇降圧DC-DCコンバーター
⑨バッテリー#1接続ポート	⑩バッテリー#2接続ポート
⑪補助+9V電源	⑫ターゲット出力ポート
⑬補助+9V電源出力ポート	⑭MPU用+5電源
⑮停電(タイマーOFF)検出	⑯パススルー/バックアップ切替双方向電子スイッチ

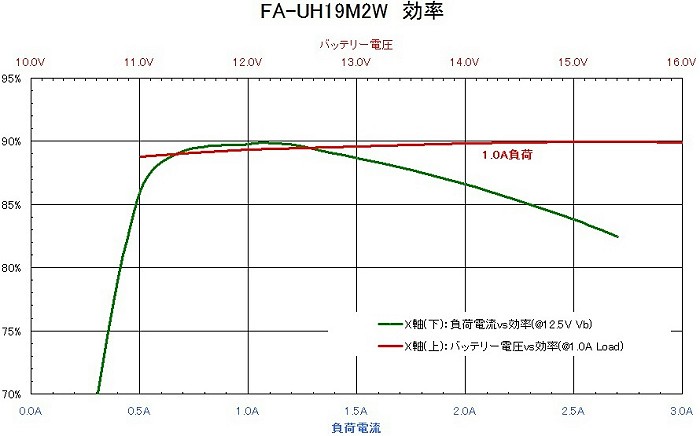

スペック

充電系統:CVCC動作,充電電流:2.2A(調整可),4分毎にバッテリー#1と#2を切替,#1/#2の充電レベル自動調整
バックアップ系統:定格出力19.2V(調整可)/1.3A,ピーク出力12V/3A(調整可)
停電検出:閾値16.93V±5%
双方向電子スイッチ:オン抵抗:15mΩ以下
パネル電流計:表示精度:±3%@2A,オフセット:±70mA
パネル電圧計:表示精度:±3%@13V

保証期間

保証期間：1年　保証規定へ

推定寿命　気温３５°Ｃ：２２０００時間(回転可動部及びパネルメーターを除く)

推定寿命　気温２０°Ｃ：４４０００時間(回転可動部及びパネルメーターを除く)

その他：購入ユニットであるパネルメーターの不良率が5%を越えております。
　　　　3個使いである為，製品としての歩留まりは85%となります。
　　　　稼働中に壊れる個体があり信頼性評価のボトルネックとなっております。
　　　　スクリーニング困難の為，保証対象外とし修理対応とさせて頂きますので御了承ください。
