エントランス → 製品情報 → 直流UPS → FA-UHシリーズ → FA-UH12M2W

12Vミッドパワーモデル FA-UH12M2W since2016/6/13

製品イメージ
注文 単価 \15,900(税別) 注文数
御注文の前に
★上図Eのみの販売です。
★Fイーサーネットで接続されたネットワーク機器であれば複数台並列接続ができます
★Fオーディオ系機器の複数台並列接続はGNDループが生成されてしまうのでノイズが重畳します。
★F光電話ルーターやVoIPアダプターの複数台並列接続はring電圧の生成が阻害されます。
★長時間の無停電電源装置としての用途では@タイマーは必要ありません。
 UPSとピークシフター用途を兼用する場合@タイマーが必要となります。
★運用が安定するまで24時間張り付く必要があります。
★バッテリーのコンディションを定期的に確認する必要があります。
★電気的リテラシーと配線(布線)技能が必要となります。
★デジタルテスター,圧着工具,半田コテなど一通りの工具が必要です。
★大容量バッテリー(2組)の高所設置は危険です。床に近い設置場所を確保してください。
 止む終えず高所設置する場合には防振粘着マットなどの地震対策を行ってください。
★Aは12Vである必要はなく15Vや19VのACアダプターが使用できます。
★AとBは容量が足りれば出力を分岐配線して1つのACアダプター(12V)で構いません。
取扱説明
ファームウエアーと取扱説明バッテリーの選定
VR81モード3タイマー設定方法VR82残量判定閾値の設定方法
VR3充電電流とVR1充電電圧の調整方法VR2バックアプ電圧の調整方法
電源の選定バッテリー並列接続(注意点)
配線についてメンテナンス

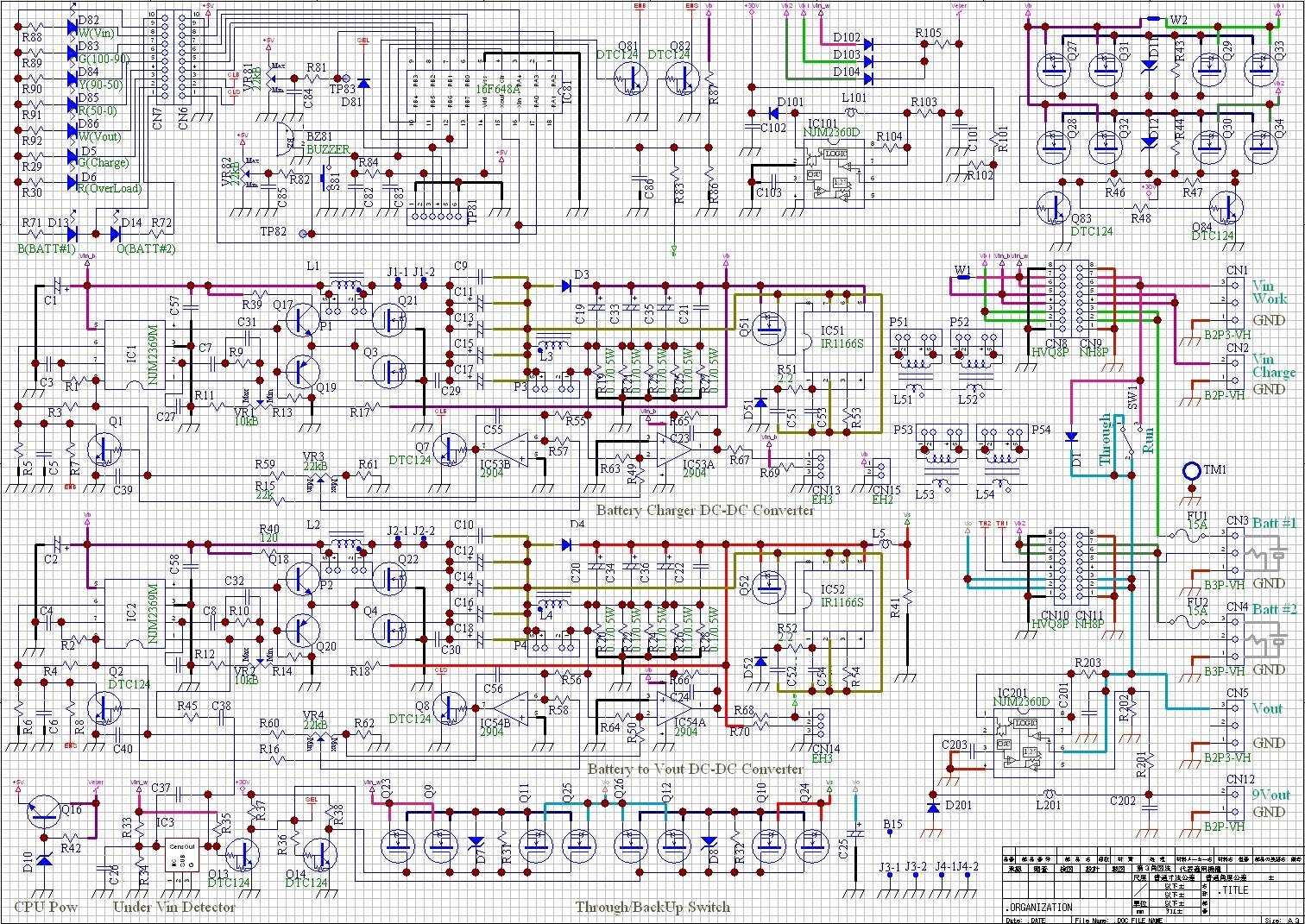

ハードウエアー・ブロックダイヤグラム 回路図
@表示LEDAマイクロプロセッサー
B内部+30V電源Cバッテリーセレクター双方向電子スイッチ
D充電用昇降圧DC-DCコンバーターEパススルー用DC電源入力ポート
F充電用DC電源入力ポートGバックアップ用昇降圧DC-DCコンバーター
Hバッテリー#1接続ポートIバッテリー#2接続ポート
J補助+9V電源Kターゲット出力ポート
L補助+9V電源出力ポートMMPU用+5電源
N停電(タイマーOFF)検出Oパススルー/バックアップ切替双方向電子スイッチ

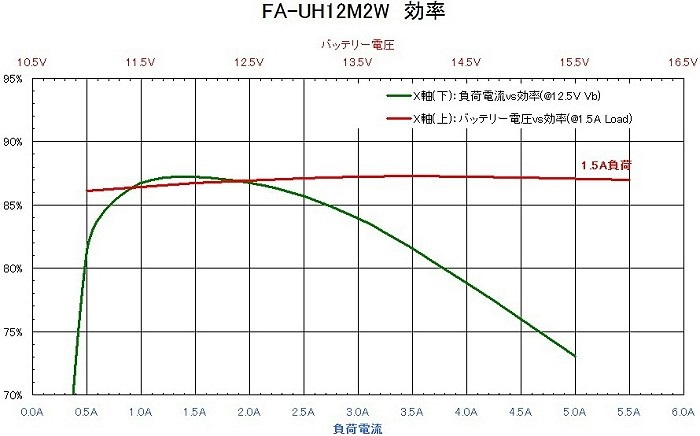

スペック 効率データー
充電系統:CVCC動作,充電電流:2.2A(調整可),4分毎にバッテリー#1と#2を切替,#1/#2の充電レベル自動調整
バックアップ系統:定格出力12.2V(調整可)/1.5A,ピーク出力12V/5A(調整可)
停電検出:閾値11.33V±5%
双方向電子スイッチ:オン抵抗:15mΩ以下
パネル電流計:表示精度:±3%@2A,オフセット:±70mA
パネル電圧計:表示精度:±3%@13V
保証期間
保証期間:1年  保証規定へ
推定寿命 気温35°C:22000時間(回転可動部及びパネルメーターを除く)
推定寿命 気温20°C:44000時間(回転可動部及びパネルメーターを除く)
その他:購入ユニットであるパネルメーターの不良率が5%を越えております。
    3個使いである為,製品としての歩留まりは85%となります。
    稼働中に壊れる個体があり信頼性評価のボトルネックとなっております。
    スクリーニング困難の為,保証対象外とし修理対応とさせて頂きますので御了承ください。
