エントランス → 製品情報 → 蛍光灯インバーター → AQ-FTシリーズ

調光ポート付き多灯インバーター since2007/12/8

製品外観
外観
サイズWDH/重量,他
重量  3灯用:72g,4灯用:80g
サイズ W124mm×D45mm×H22mm
    (※Hは部品高さ)
    基板下部品リード5mm以下
分類
◆ 蛍光灯インバーター
◆ 調光ポート付き
◆ 低力率
◆ 単相100V入力
◆ 多灯出力(3〜4灯)
採番規則
例 AQ−FT 09 Q C −D12 _X
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄  ̄ ̄ ̄ ̄  ̄ ̄
    │    │ │ │  │   └──── _X:オプションコード 例は付属品未添付
    │    │ │ │  └────── −D12:駆動電力 例は12W駆動(定格と同一は略)
    │    │ │ └──────────── C:蛍光管種別 例はサークル管(直管は略)
    │    │ └────────────── Q:灯数 例は4灯
    │    └─────────────── 09:蛍光灯形式 例は9型
    └───────────────── AQ−FT:シリーズ名
 シリーズ全機種,型番の末尾が_Xとなり付属品は添付されません。
 当該シリーズは電源入力・蛍光管出力・調光ポート共にコネクター接続です。御注意ください。
 詳細は下表から各機種の型番をクリックしてください。
Rev2→Rev2.1切替
 Rev2とRev2.1の違いについてのコンテンツを用意いたしました。
 2016/4/17よりRev2からRev2.1へ切替を行います。
 切替は自然切替となり,Rev2の在庫が無くなり次第にRev2.1へ移行します。
 型番および単価の変更はありません。
AQ-FTシリーズ既製品
AQ-FT04Q_X
4型4W直管 FL4*
4型4W直管型殺菌灯 GL4
1〜4灯
AQ-FT04QT_X
4型4Wツイン1管 FPL4*
1〜4灯
AQ-FT06Q_X
6型6W直管 FL6*
6型6W直管型殺菌灯 GL6
1〜4灯
AQ-FT06QT_X
6型6Wツイン1管 FPL6*
6型6WU字型 FUL6*
1〜4灯
AQ-FT08Q_X
8型8W直管 FL8*
8型8W直管型殺菌灯 GL8
1〜4灯
AQ-FT09QT_X
9型9Wツイン1管 FPL9*
9型9Wツイン2パラレル管 FML9*
9型9Wツイン2管 FDL9*
9型9WU字型 FUL9*
1〜4灯
AQ-FT09QC_X
9型9Wサークル管 FCL9*
1〜4灯
AQ-FT10Q_X
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1〜4灯
AQ-FT13QT_X
13型13Wツイン1管 FPL13*
13型13Wツイン2パラレル管 FML13*
13型13Wツイン2管 FDL13*
13型13WU字型 FUL13*
1〜4灯
AQ-FT15Q_X
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1〜4灯
AQ-FT16QH_X
16型16WHf管 FHF16*
1〜4灯
AQ-FT20Y_X
20型18W直管 FL20SS*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1〜3灯
特徴
軽量で発熱が少なく,一般の銅鉄型安定器に比べ照度が2割アップ
グロー管不要消費電力は銅鉄型対比で1割以上お得です。
当該ユニットで4灯を同時駆動同期調光できます。
当該ユニットで総出力最大 64W まで駆動できます。
ブラックライトの調光制御や殺菌灯電力制御カメラ撮影用フリッカー・フリー光源などに有効です。
基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ 4灯以上のシステム構成は「AQ-FTシステム構成」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
注1)PWM調光方式の為,画像処理で調光を行うことはできません。
注2)単独では調光出来ません。調光制御は別売の「調光制御コントローラーAQ-C12」
注3)ラインフィルター非搭載機種です。VCCIClassA/B端子電圧のクリアーにはラインフィルター要設置です。
注4)付属品や取り扱い説明書は添付されません。
Tips
◆ 設計変更のお知らせ ◆ ボズシ工房インバーターの特徴
◆ Tips 蛍光灯の種類 ◆ TipsW数=明るさではありません ◆ TipsText
温度上昇データー

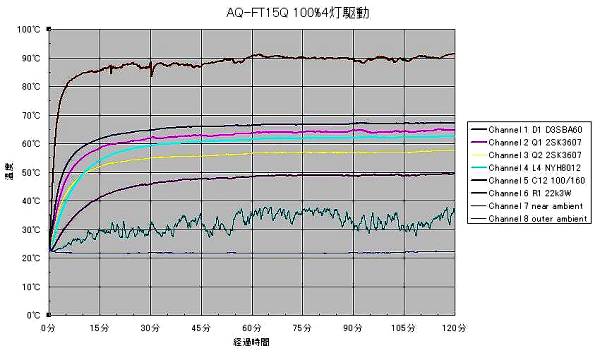

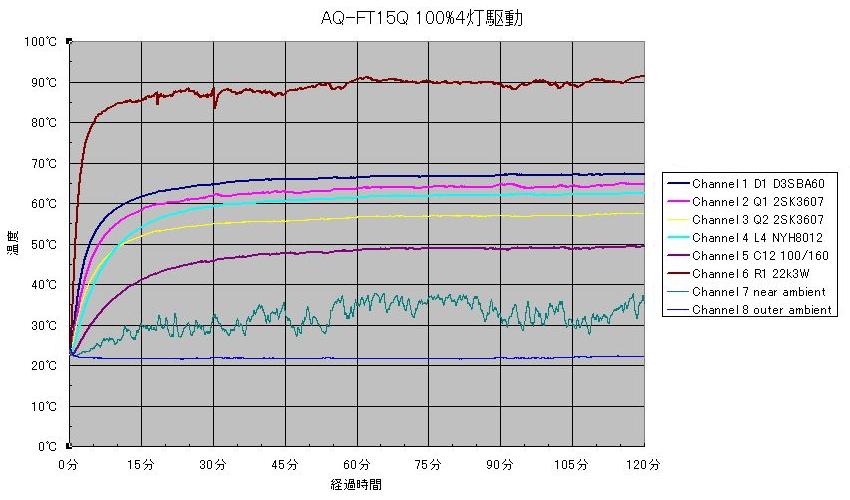

下図はAQ-FT15Qの非調光時(定格15W×4灯負荷)の各デバイスの温度上昇データーです。
温度上昇グラフ
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
