AQ-FT09QT_X 調光ポート付き多灯インバーター

型番 AQ-FT09QT_X
型番末尾のオプションコード「_X」には
付属品・取扱説明書は添付されません。
接続ケーブル等は全て別売となります。
単価
    本体価格 (税込価格)
  数量 1pc 〜19pcs 3,980 円 (4,298.4 円)
  数量20pcs〜49pcs 3,480 円 (3,758.4 円)
  数量50pcs〜99pcs 3,086 円 (3,332.88 円)
  数量100pcs以上 3,018 円 (3,259.44 円)
 消費税は本体価格の合計から計算し四捨五入にて端数を丸めます。
適応ランプ
9型9Wツイン1管 FPL9* 1〜4灯
9型9Wツイン2管 FDL9* 1〜4灯
9型9Wツイン2パラレル管 FML9* 1〜4灯
9型9WU字型 FUL9* 1〜4灯
電源電圧 AC100V
サイズ
W124mm×D45mm×H22mm(部品高さ)
基板下部品リード5mm以下
重量:80g
注文 【10pcs以下の予定納期:一週間以内】 注文数 個
Rev2・Rev2.1相違点
Rev2とRev2.1の違いについてのコンテンツを用意いたしました。
2016/4/17よりRev2からRev2.1へ切替を行います。
切替は自然切替となり,Rev2の在庫が無くなり次第にRev2.1へ移行します。
型番および単価の変更はありません。

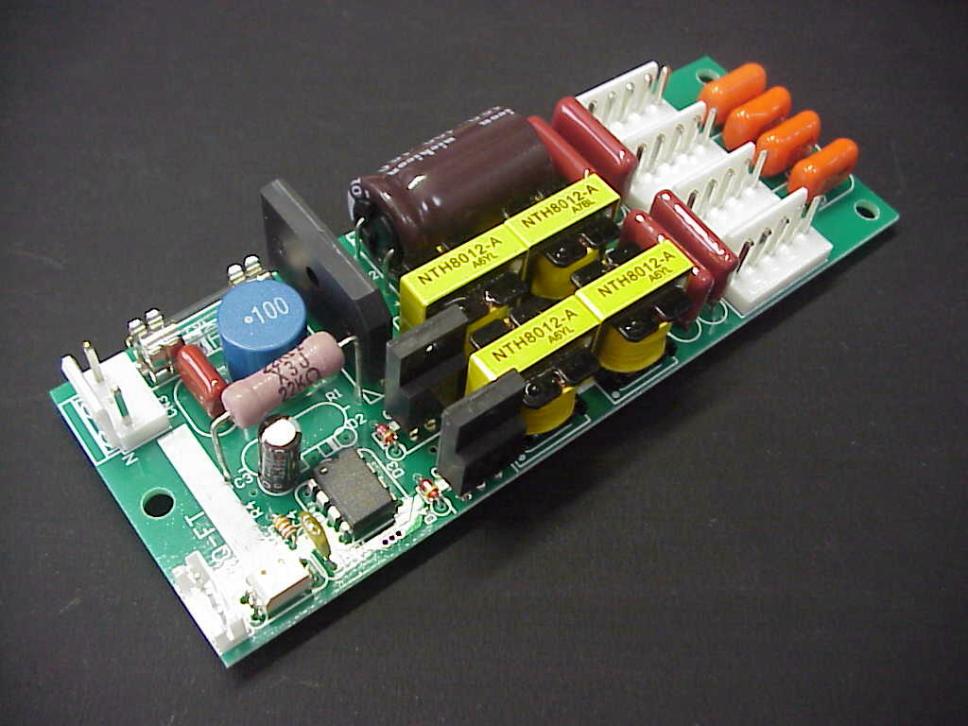

製品外観 クリックで拡大
外観

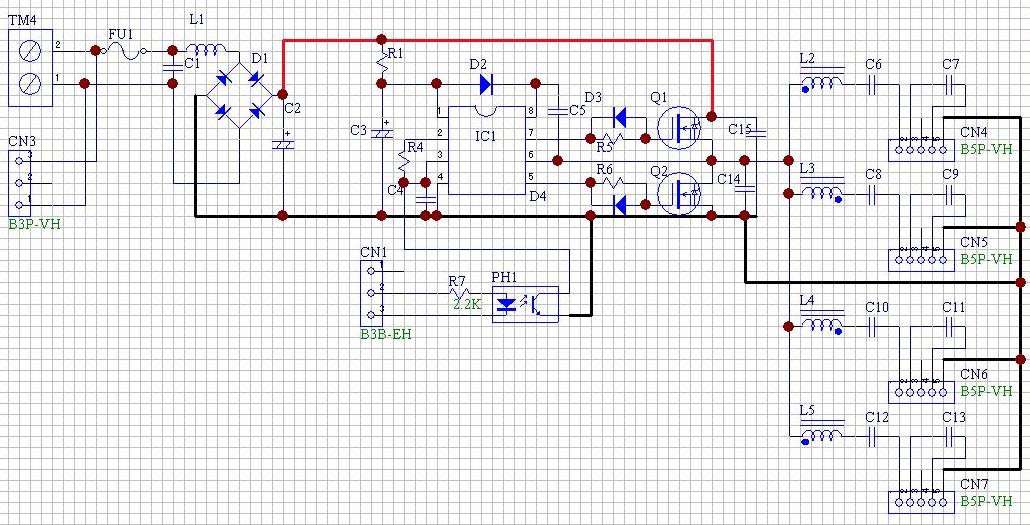

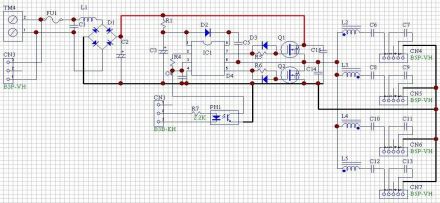

回路図 クリックで拡大
回路図
特徴
軽量で発熱が少なく,一般の銅鉄型安定器に比べ照度が2割アップ
グロー管不要消費電力は銅鉄型対比で1割以上お得です。
当該ユニットで4灯を同時駆動同期調光できます。
ブラックライトの調光制御や殺菌灯電力制御カメラ撮影フリッカー・フリー光源などに有効です。
基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
◆ 5灯以上のシステム構成は「AQ-FTシステム構成」
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
注1)PWM調光方式の為,画像処理で調光を行うことはできません。
注2)単独では調光出来ません。調光制御は別売の「調光制御コントローラーAQ-C12」
注3)ラインフィルター非搭載機種です。VCCIClassA/B端子電圧のクリアーにはラインフィルター要設置です。
注4)付属品や取り扱い説明書は添付されません。
回路機能の分類
効率:高効率,力率:低力率,
ランプ駆動:高周波励起式並列多灯LC直列共振方式,インバーター:他励発振方式
調光回路:PWM方式・絶縁調光ポート付き
周辺部材 リンク先からはブラウザーの「戻る」釦で戻ってください。
電源用のハウジングAssy 調光ポート用ハウジングAssy 出力用ハウジングAssy VHハウジングキット
AQ-C22 AQ-C17
AQ-C18
AQ-C19 AQ-C32
組み合わせケーブル PICマイコン調光ユニット ACアダプターforAQ-C12 マスター機 蛍光灯ソケット
AQ-C27 (2灯用)
AQ-C26 (3灯用)
AQ-C25 (4灯用)
AQ-C12_04
AQ-C12_06
AQ-C12_08
AQ-C12_10
AQ-C15 AQ-GN
AQ-GT09QT_X
AQ-GG
AQ-K02
ACコード カードスペーサー 出力延長コード(4芯キャプタイヤ) 中継コネクター
AQ-C02 AQ-C05 AQ-C08 AQ-C09
★ 親コンテンツ「AQ-FTシリーズ」も御参照ください。
ソケット接続方法 AQ-K02+ツイン1 AQ-K02+ツイン2 AQ-K02+ツイン2パラレル
「蛍光ランプの極性について」も御参照ください。
納入仕様書
納入仕様書:AQ-FT09QT_specifications.pdf
アドビリーダー最新版の入手先はこちら・・・http://get.adobe.com/jp/reader/
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
