エントランス → 製品情報 → 蛍光灯インバーター → AQ-FDシリーズ

予熱調光制御ポート付きインバーター since2010/2/15

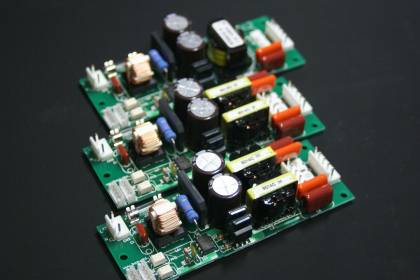

製品外観
外観
サイズWDH/重量,他
重量  2灯用:107g,1灯用:91g
サイズ W124mm×D45mm×H28mm
    (※Hは部品高さ)
    基板下部品リード4mm以下
分類
◆ 蛍光灯インバーター
◆ 予熱調光制御ポート付き
◆ 低力率
◆ 単相100V入力
◆ 出力(1〜2灯)
採番規則
例 AQ−FD 27 W C −D38 _K
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄  ̄ ̄ ̄ ̄  ̄ ̄
    │    │ │ │  │   └──── _K:オプションコード 例は未定義
    │    │ │ │  └────── −D38:駆動電力 例は38W駆動(定格と同一は略)
    │    │ │ └──────────── C:蛍光管種別 例はサークル管(直管は略)
    │    │ └────────────── W:灯数 例は2灯
    │    └─────────────── 27:蛍光灯形式 例は27型
    └───────────────── AQ−FD:シリーズ名
 シリーズ全機種,標準仕様で付属品は添付されません。
 当該シリーズは電源入力・蛍光管出力・予熱・調光制御ポート共にコネクター接続です。御注意ください。
 詳細は下表から各機種の型番をクリックしてください。
Rev1→Rev2.0切替
 Rev1とRev2.0の違いについてのコンテンツを用意いたしました。
 2016/9/NよりRev1からRev2.0へ切替を行っております。
 切替は自然切替となり,Rev1の在庫が無くなり次第にRev2.0へ移行します。
 型番および単価の変更はありません。
AQ-FDシリーズ既製品
AQ-FD15W
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1〜2灯
2010/10/12機種追加
AQ-FD16WHT
16型ツイン3管 FHT16*
1〜2灯
AQ-FD16WH-D23
16型Hf直管23W駆動 FHF16*
1〜2灯
AQ-FD18WT
18型18Wツイン管 FPL13*
18型18Wツイン2パラレル管 FML13*
18型18Wツイン2管 FDL13*
18型18WU字型 FUL13*
1〜2灯
AQ-FD20W
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1〜2灯
AQ-FD20WHC-D28
20型Hfサークル管 28W駆動 FHC20*
1〜2灯
AQ-FD23WP
23型Hfツイン管 FHP23*
1〜2灯
AQ-FD24WH
24型Hf直管 FHF24SE*
1〜2灯
AQ-FD24WHT
24型ツイン3管 FHT24*
1〜2灯
AQ-FD25W
25型直管 FL25SS*
1〜2灯
AQ-FD27WHC-D38
27型Hfサークル管38W駆動 FHC27*
1〜2灯
AQ-FD28WT
28型ツイン管 FPL28*
1〜2灯
AQ-FD30W
30型30W直管 FL30*
30型30Wラピッド管 FLR30*
30型30Wサークル管 FCL30*
27型27Wツイン1 FPL27*
27型27Wツイン2 FDL27*
27型27Wツイン2パラレル FML27*
1〜2灯
AQ-FD30WG
30型殺菌灯 GL30
1〜2灯
AQ-FD32W
32型32W直管 FL32*
32型32Wラピッド管 FLR32*
32型32Wサークル管 FCL32*
36型36Wツイン1管 FPL36*
36型36Wツイン2パラレル管 FML36*
1〜2灯
AQ-FD32WHT
32型32Wツイン3管 FHT32*
1〜2灯
AQ-FD32SH-D45
32型32W/45W高周波専用直管 FHF32*
42型42Wツイン3管 FHT42*
1灯
AQ-FD32SP
32型Hfツイン管 FHF32*
1灯
AQ-FD34SHC-D4
34型Hfサークル管 FHC34*
1灯
2012/1/9機種追加
AQ-FD35W
35型直管 FL35*
1〜2灯
AQ-FD40W
40型40W直管 FL40*
40型40Wラピッド管 FLR40*
40型40Wサークル管 FCL40*
40型37W直管37W駆動 FL40SS*/37
40型38Wサークル管38W駆動 FCL40*/38
1〜2灯
AQ-FD41SHC-D58
41型Hfサークル管58W駆動 FHC41*
1灯
2012/1/9機種追加
AQ-FD45SP
45型Hfツイン管 FHP45*
1灯
AQ-FD50SH-D65
50型Hf直管65W駆動 FHF50E*
1灯
AQ-FD54SH
54型Hf直管 FHF54SE*
1灯
AQ-FD55ST
55型55Wツイン1 FPL55*
55型55Wツイン2パラレル FML55*
1灯
AQ-FD57SHT
57型57Wツイン3 FHT57*
1灯
AQ-Fシリーズとの相違点
● インターフェース割り基板及び調光試験割り基板を省略し,別売対応としました。
● インバーター部の外形寸法は同等です。
● 取り付け穴の穴数が2箇所→3箇所となり,穴位置も異なります。AQ-FTシリーズと同等です。
● 電源入力端子および蛍光灯出力端子がバラ線対応からコネクターに変更されました。
● 制御ポートを3端子から4端子に変更し,予熱制御ポートを追加しました。
● ラインフィルターを簡易ノーマルモードタイプからコモンモードフィルターに変更しました。
● 高圧レールを倍電圧専用としました。ブリッジ整流タイプの機種は定数を再設定し対応しております。
特徴
軽量で発熱が少なく,一般の銅鉄型安定器に比べ照度が2割アップ
グロー管不要消費電力は銅鉄型対比で1割以上お得です。
始動予熱ポートを持っており,点灯/消灯の頻度が多い使い方でも,蛍光灯の定格寿命と同程度の寿命特性が得られます。
当該ユニットに制御回路を付加することで複数のランプ同期調光することができます。
AQ-GGシリーズと連携することで同一の蛍光灯或いは異種の蛍光灯を同期調光することができます。
ブラックライトの調光制御や殺菌灯電力制御カメラ撮影フリッカー・フリー光源などに有効です。
基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ 3灯以上のシステム構成は「AQ-FDシステム構成」
◆ 予熱機能についての説明「予熱機能の説明」
◆ PWMインターフェース技術情報「予熱調光コントローラー制御仕様」
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
注1)PWM調光方式の為,画像処理で調光を行うことはできません。
注2)単独で予熱調光制御は出来ません。予熱調光制御は別途制御回路が必要です。
注3)ラインフィルター搭載ですが端子電圧VCCIClassBのクリアーには外部に別途設置を要する場合があります。
注4)付属品や取り扱い説明書は添付されません。
Tips
◆ 設計変更のお知らせ ◆ ボズシ工房インバーターの特徴
◆ Tips 蛍光灯の種類 ◆ TipsW数=明るさではありません ◆ TipsText
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
