AQ-FDシリーズ・システム構成

1灯用のAQ-FD**システム構成(1灯用)を参照願います。
システム構成例として基本的に必要となるものを示します。
接続に必要なハウジングAssはAQ-GG間電源出力へのリンクを参照して下さい。
蛍光灯ソケットなどの周辺パーツは割愛してあります。
  調光の必要がない場合 PICマイコン調光ユニットを使う場合 マスター・スレーブで構成する場合
1〜2灯 AQ-FD**W×1 AQ-C36_**×1
AQ-FD**W×1

3〜4灯 AQ-FD**W×2 AQ-C36_**×1
AQ-FD**W×2
AQ-GG**W×1
AQ-FD**W×1
5〜6灯 AQ-FD**W×3 AQ-C36_**×1
AQ-FD**W×3
AQ-GG**W×1
AQ-FD**W×2

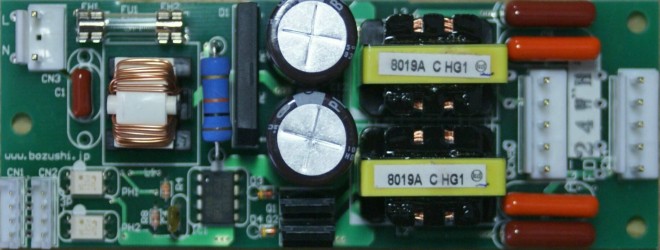

1〜2灯で調光不要の場合
AC100V
AQ-FD**W×1pc 蛍光管1〜2灯

3〜4灯で調光不要の場合
AC100V
AC100V
AQ-FD**W×2pcs 蛍光管3〜4灯

5〜6灯で調光不要の場合
AC100V
AC100V
AC100V
AQ-FD**W×3pcs 蛍光管5〜6灯

1〜2灯の同期調光
AQ−C36との組み合わせ例 他にDC電源とソケットが必要です。
AC100V

DC12V

AQ-C36_** AQ-FD**W×1pc 蛍光管1〜2灯

3〜4灯の同期調光
AQ−C36との組み合わせ例 他にDC電源とソケットが必要です。
AC100V

DC12V

AQ-C36_**
AC100V
AQ-FD**W×2pcs 蛍光管3〜4灯

5〜6灯の同期調光
AQ−C36との組み合わせ例 他にDC電源とソケットが必要です。
AC100V

DC12V

AQ-C36_**
AC100V
AC100V
AQ-FD**W×3pcs 蛍光管5〜6灯

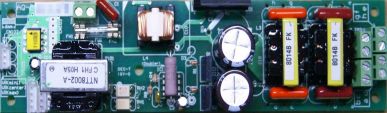

3〜4灯の同期調光
AQ-GGシリーズをマスター機にする例 要ソケット,DC電源は不要です。
AC100V
AQ-GG**W×1pc
AQ-FD**W×1pc
蛍光管3〜4灯

5〜6灯の同期調光
AQ-GGシリーズをマスター機にする例 要ソケット,DC電源は不要です。
AC100V
AC100V
AQ-GG**W×1pc
AQ-FD**W×2pcs
蛍光管5〜6灯

AQ-GGシリーズ同期をとるためには次のハウジングAssyが必要です。・・・AQ-C23(20cm)
AQ-C23は10本1組みでの販売です。
組合せケーブルAQ-C33も御利用いただけます。
AQ-C23

電源ポートには次のハウジングAssyが必要です。・・・AQ-C22
AQ-C22は10本1組みでの販売です。
組合せケーブルAQ-C33も御利用いただけます。
アプリケーターを所有の場合にはVHハウジングキットAQ-C32で作成できます。
AQ-C22

インバーター・ソケットへの接続は次のハウジングAssyが2本必要です。・・・AQ-C19
AQ-C19は10本1組みでの販売です。
組合せケーブルAQ-C33も御利用いただけます。
アプリケーターを所有の場合にはVHハウジングキットAQ-C32で作成できます。
AQ-C19
