AQ-FDシリーズ・システム構成(1灯用) |
| 調光の必要がない場合 | PICマイコン調光ユニットを使う場合 | マスター・スレーブで構成する場合 | |
| １灯 | AQ-FD**S×1 | AQ-C36_**×1
AQ-FD**S×1 |
|
| ２灯 | AQ-FD**S×2 | AQ-C36_**×1
AQ-FD**S×2 |
AQ-GG**S×1
AQ-FD**S×1 |
| ３灯 | AQ-FD**S×3 | AQ-C36_**×1
AQ-FD**S×3 |
AQ-GG**S×1
AQ-FD**S×2 |
| １灯で調光不要の場合 | |||
AC100V |
 |
 |
|

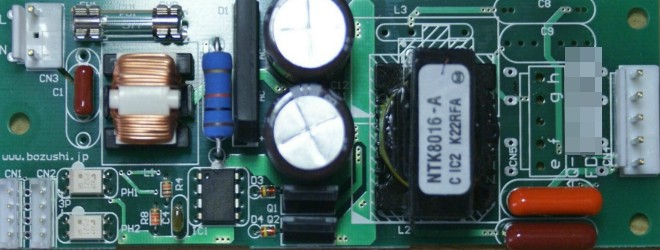

| AQ-FD**S×1pc | 蛍光管1灯 | ||
| ２灯で調光不要の場合 | |||
AC100V |
|
|
|
AC100V |
|
|
|
| AQ-FD**S×2pcs | 蛍光管2灯 | ||
| ３灯で調光不要の場合 | |||
AC100V |
|
|
|
AC100V |
|
|
|
AC100V |
|
|
|
| AQ-FD**S×3pcs | 蛍光管3灯 | ||
| １灯の調光
ＡＱ−Ｃ３６との組み合わせ例 他にＤＣ電源とソケットが必要です。 |
||||
 |
AC100V
DC12V |
|
|
|
| AQ-C36_** | AQ-FD**S×1pc | 蛍光管1灯 | ||
| ２灯の同期調光
ＡＱ−Ｃ３６との組み合わせ例 他にＤＣ電源とソケットが必要です。 |
||||
|
AC100V
DC12V |
|
|
|
| AQ-C36_**
|
AC100V |
|
|
|
| AQ-FD**S×2pcs | 蛍光管2灯 | |||
| ３灯の同期調光
ＡＱ−Ｃ３６との組み合わせ例 他にＤＣ電源とソケットが必要です。 |
||||
|
AC100V
DC12V |
|
|
|
| AQ-C36_** | AC100V |
|
|
|
AC100V |
|
|
||
| AQ-FD**S×3pcs | 蛍光管3灯 | |||
| ２灯の同期調光

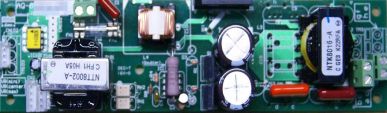

AQ-GGシリーズをマスター機にする例 要ソケット，ＤＣ電源は不要です。 |
||||
 |
 |
|
||
AC100V |
|
|
||
| AQ-GG**S×1pc
AQ-FD**S×1pc |
蛍光管2灯 | |||
| ３灯の同期調光
AQ-GGシリーズをマスター機にする例 要ソケット，ＤＣ電源は不要です。 |
||||
|
|
|
||
AC100V |
|
|
||
AC100V |
|
|
||
| AQ-GG**S×1pc
AQ-FD**S×2pcs |
蛍光管3灯 | |||
| AQ-GGシリーズと同期をとるためには次のハウジングAssｙが必要です。・・・AQ-C23(20cm)
AQ-C23は10本1組みでの販売です。 組合せケーブルAQ-C34も御利用いただけます。 |
|
|
 |
|
|
| 電源ポートには次のハウジングAssｙが必要です。・・・AQ-C22
AQ-C22は10本1組みでの販売です。 組合せケーブルAQ-C34も御利用いただけます。 アプリケーターを所有の場合にはVHハウジングキットAQ-C32で作成できます。 |
||
 |
|
|
| インバーター・ソケットへの接続は次のハウジングAssｙが1本必要です。・・・AQ-C19
AQ-C19は10本1組みでの販売です。 組合せケーブルAQ-C34も御利用いただけます。 アプリケーターを所有の場合にはVHハウジングキットAQ-C32で作成できます。 |
||
|
 |
|
