FA-GK15W_X 調光制御一体型DC24V電源インバーター |
| 型番 FA-GK15W_X
型番末尾のオプションコード「_X」には 付属品・取扱説明書は添付されません。 接続ケーブル等は全て別売となります。 |
この機種は廃番となっております。
代替機種はLEDとなります。 |
|||||||||||||||||||||||||
| 適用ランプ
15型15W直管 FL15* 2灯 15型15W直管型殺菌灯 GL15 2灯 15型15Wサークル管 FCL15* 2灯 |
電源電圧 DC24V | |||||||||||||||||||||||||
| サイズ
W105×D62×H50mm 基板下部品リード5mm以内 重量：164g |
||||||||||||||||||||||||||
| 注文 ・・・・・・・ 廃番の為，カートインできません。 | ||||||||||||||||||||||||||

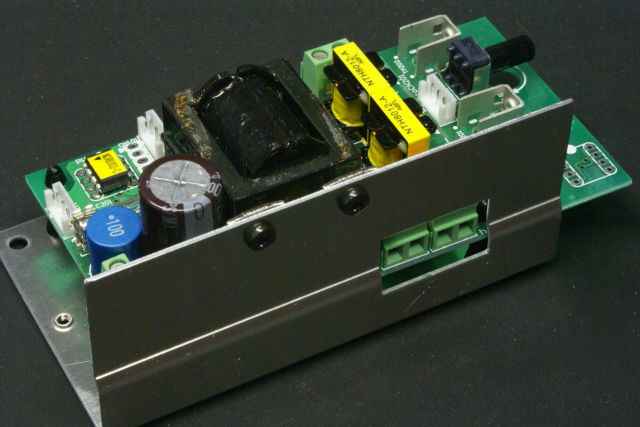

製品外観 クリックで拡大
 |
回路図 クリックで拡大
 |
|||||||||||||||||||||||||
VR基板の使い方 分割VRユニットの説明
|
||||||||||||||||||||||||||
| 特徴
ADコンバーター内蔵のPICマイコンを搭載。 DC24Vを電源とし，各種蛍光灯をPICマイコンにより調光駆動するインバーター基板です。 グロー管が不要，蛍光管を接続するだけで手動調光機能を持った車載用などの照明装置が完結します。 当該機をマスターとし，FA-GE/FA-GDシリーズをスレーブとする並列調光運転が可能です。 制御VR基板は本体から分割し，パネルなどに取り付けて使用する構造となっております。 分割VR基板にはφ6mmノブ付き9型ボリュームを配しており，AQ-GG/AQ-GTシリーズと共通設計となっております。 DC電源の為，非調光時には低周期フリッカー（ちらつき）が全くありません。 調光を必要とするＦＡ画像処理の照明，移動体機器，ソーラー機器，各種撮影機材の照明などに御採用下さい。 外部0to5VのDC電圧制御により調光照明を複数備えた集中管理装置なども容易に構成できます。 PICマイコンのプログラムはボード上で書き替えが可能です。PICライターのリンク また，標準品以外のランプや電源電圧などのカスタマイズも承ります。 インバーター部の外形寸法とコネクター配置，放熱フレームはFA-Fシリーズと共通設計です。 基板への接続は全てコネクターとネジ端子なので故障などのリペアー作業は半田コテが不要です。 ◆ エンジニア向けコンテンツ「調光制御回路設計要項」 ◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。 ◆ 機種選定は，蛍光灯toインバーター・ソケット「機種選定ウイザード」 ◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」 注1）PWM調光方式の為，画像処理で調光を行うことはできません。 注2）付属品や取り扱い説明書は添付されません。お客様のシステム構成に必要な周辺部材を併せて御手配下さい。 注3）電源電圧変動±10%にて出力電力約±7%の変動となります。 注4）温度設計はユーザー様の責任において設定する様にお願いします。 各部材の温度上昇は基板の設置されている筺体環境により左右され，回路の寿命に大きく影響を与えます。 蛍光管とインバーターを密閉国｢にて同一筺体に内蔵される場合には，蛍光管からの発熱を考慮した上， 温度上昇試験を行って下さる様，お願い致します。 注5）調光動作時にはパルスレートフリッカーが発生します。 注6）始動時には20.4V以上の電源電圧が必要です。 注7）UVS回路によるシャットダウン電圧は10V以下です。バッテリーの過放電に御注意ください。 |
||||||||||||||||||||||||||
| 回路機能の分類
電源：直流電源，効率：高効率 ランプ駆動：高周波励起式並列多灯LC直列共振方式，インバーター：他励発振方式 調光回路：非縁型0-5VDCtoPWM変換方式，予熱機能：非搭載 |
||||||||||||||||||||||||||
周辺部材 リンク先からはブラウザーの「戻る」釦で戻ってください。
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
納入仕様書
|
||||||||||||||||||||||||||
保証期間
|
||||||||||||||||||||||||||
故障したら
|
||||||||||||||||||||||||||
