FA-Gx Web取説

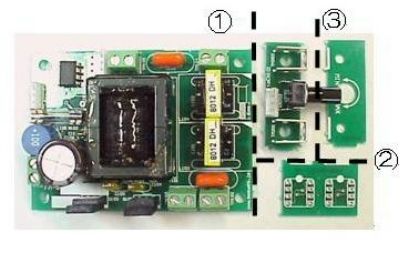

基板の分割
FA-GN，FA-GM，FA-GL，FA-GK

FA-GC，FA-GB，FA-GE，FA-GD
は分割不要です。

図の順番で分割して下さい。
当該製品はチップ部品を実装しております。
分割の際はチップ部品に衝撃が与えられることのないよう，基板全体に歪を与えないようにして下さい。
②で分割した基板は不要です。

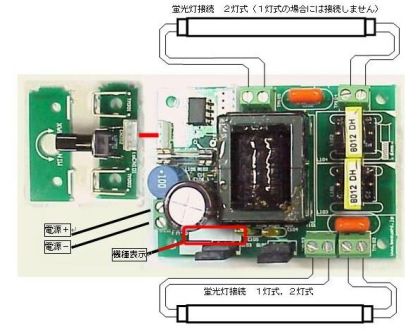

接続方法
FA-GN，FA-GM，FA-GL，FA-GK
単体使用時

FA-GC，FA-GB，FA-GE，FA-GD
はVRユニットの接続を除く

接続ケーブルはオプションパーツAQ-Cシリーズより下記3点が使用可能です。
ハウジングAssyAQ-C17
ハウジングAssyAQ-C18
AQ-GG用付属品AQ-C28

注意事項
制御系経由でGNDが接続された状態に於いて誤って電源(TM101)の＋と－を逆接続し電源を投入いたしますと，DC電源がTM101-GND極に入り信号系のポートCN101あるいはCN201のGNDラインへ貫通してしまいます。

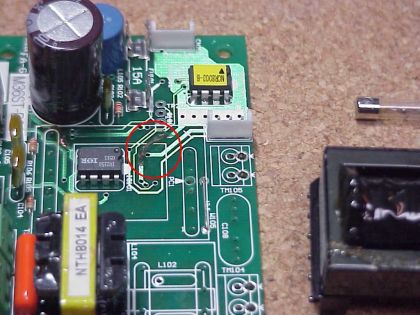

CN101/CN201の信号系GNDに電流が集中し写真の様に発火し断線いたします。
修理修復が不可能となりますので御注意ください。

当該事象を回避するには電源～インバーター間の＋極にDC用電流ヒューズ8A～15Aを挿入してください。

尚，制御系と電力系が絶縁されているシステム或いは制御系がない単独システムに於いては当該事象は発生致しません。

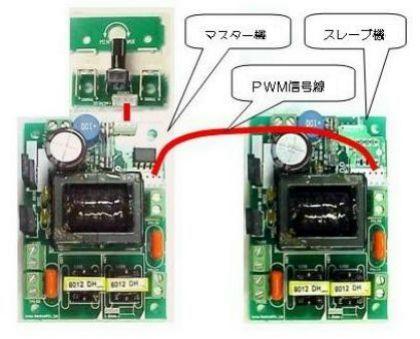

同期調光
マスター機
FA-GN,FA-GM,FA-GL,FA-GKと
スレーブ機
FA-GC,FA-GB,FA-GE,FA-GDを
同期して調光するにはPWMポート(CN101)どうしを接続してください。

尚，マスター機に対し接続できるスレーブ機の数は１台までとなります。

接続ケーブルはオプションパーツAQ-Cシリーズより下記3点が使用可能です。
ハウジングAssyAQ-C17
ハウジングAssyAQ-C18
AQ-GG用付属品AQ-C28
