調光ポート付きDC24V電源インバーター since2010/6/28

製品外観

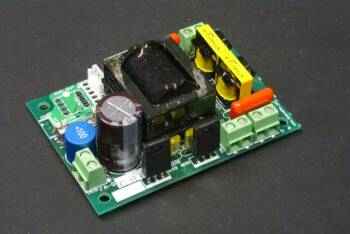

FA-GE(オープンフレーム)
FA-GE外観

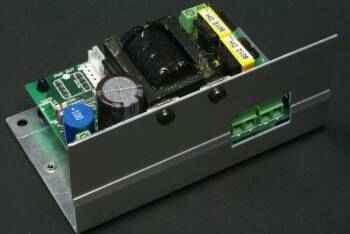

FA-GD(ヒートシンクフレーム)
FA-GD外観
採番規則
例 FA−GE 16 S HT −D23 _X ・・・・例は実在しません
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄ ̄  ̄ ̄ ̄ ̄  ̄ ̄
    │    │ │ │   │   └── _X:オプションコード 例は付属品未添付
    │    │ │ │   └──── −D23:駆動電力 例は23W駆動(定格と同一は略)
    │    │ │ └────────── HT:蛍光管種別 例はHfツイン3管(直管は略)
    │    │ └───────────── S:灯数 例は1灯
    │    └────────────── 16:蛍光灯形式 例は50型
    └──────────────── FA−GE:シリーズ名(GDはヒートシンク・フレーム付き)
 シリーズ全機種,型番の末尾が_Xとなり付属品は添付されません。
 電源入力,蛍光管出力は共にネジ端子接続・マスター基板への接続はコネクター接続です。御注意ください。
 詳細は下表から各機種の型番をクリックしてください。
FA-GE04S_X
4型4W直管 FL4*
4型4W直管型殺菌灯 GL4
1灯
FA-GE04W_X
4型4W直管 FL4*
4型4W直管型殺菌灯 GL4
1〜2灯
FA-GE04ST_X
4型4Wツイン管 FPL4*
1灯
FA-GE04WT_X
4型4Wツイン管 FPL4*
1〜2灯
FA-GE06S_X
6型6W直管 FL6*
6型6W直管型殺菌灯 GL6
1灯
FA-GE06W_X
6型6W直管 FL6*
6型6W直管型殺菌灯 GL6
1〜2灯
FA-GE06ST_X
6型6Wツイン管 FPL6*
6型6WU字型 FUL6*
1灯
FA-GE06WT_X
6型6Wツイン管 FPL6*
6型6WU字型 FUL6*
1〜2灯
FA-GE08S_X
8型8W直管 FL8*
8型8W直管型殺菌灯 GL8
1灯
FA-GE08W_X
8型8W直管 FL8*
8型8W直管型殺菌灯 GL8
1〜2灯
FA-GE09ST_X
9型9Wツイン管 FPL9*
9型9Wツイン2パラレル管 FML9*
9型9Wツイン2管 FDL9*
9型9WU字型 FUL9*
1灯
FA-GE09WT_X
9型9Wツイン管 FPL9*
9型9Wツイン2パラレル管 FML9*
9型9Wツイン2管 FDL9*
9型9WU字型 FUL9*
1〜2灯
FA-GE09SC_X
9型9Wサークル管 FCL9*
1灯
FA-GE09WC_X
9型9Wサークル管 FCL9*
1〜2灯
FA-GE10S_X
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1灯
FA-GE10W_X
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1〜2灯
FA-GE13ST_X
13型13Wツイン管 FPL13*
13型13Wツイン2パラレル管 FML13*
13型13Wツイン2管 FDL13*
13型13WU字型 FUL13*
1灯
FA-GD13WT_X
13型13Wツイン管 FPL13*
13型13Wツイン2パラレル管 FML13*
13型13Wツイン2管 FDL13*
13型13WU字型 FUL13*
1〜2灯
FA-GE15S_X
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1灯
FA-GD15W_X
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1〜2灯
FA-GE16SH_X
16型16WHf直管 FHF16*
1灯
FA-GD16WH_X
16型16WHf直管 FHF16*
1〜2灯
FA-GE16SHT_X
16型16Wツイン3管 FHT16*
1灯
FA-GD16WHT_X
16型16Wツイン3管 FHT16*
1〜2灯
FA-GE18ST_X
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1灯
FA-GE20S_X
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1灯
FA-GD24SH_X
24型24W Hf直管 FHT24SE*
1灯
FA-GD24SHT_X
24型24W Hf直管 FHT24SE*
1灯
FA-GD25S_X
25型25W直管 FL25SS*
1灯
FA-GD27ST_X
27型27Wツイン1 FPL27*
27型27Wツイン2 FDL27*
27型27Wツイン2パラレル FML27*
1灯
FA-GD28ST_X
28Wツイン1管 FPL28*
1灯
FA-GD30S_X
30型30W直管 FL30*
30型30Wラピッド管 FLR30*
30型30Wサークル管 FCL30*
1灯
FA-GD32S-D30_X
32型32W直管30W駆動 FL32*
32型32Wラピッド管30W駆動 FLR32*
32型32Wサークル管30W駆動 FCL32*
1灯
FA-GD35S-D31_X
35W直管31W駆動 FL35*
1灯
FA-GD36ST-D32_X
36型36Wツイン1管32W駆動 FPL36*
36型36Wツイン2パラレル管32W駆動 FML36*
1灯
FA-GD40S-D32_X
40型40W直管32W駆動 FL40*
40型40Wラピッド管32W駆動 FLR40*
40型40Wサークル管32W駆動 FCL40*
40型37W直管32W駆動 FL40SS*/37
40型38Wサークル管32W駆動 FCL40*/38
1灯
Tips
◆ 設計変更のお知らせ  ◆ ボズシ工房インバーターの特徴
◆ Tips 蛍光灯の種類  ◆ TipsW数=明るさではありません ◆ TipsText
特徴
PWM制御ポートが付いておりFA-FLシリーズやFA-GKシリーズと同期調光する事ができます。
グロー管不要です。
基板への接続は全てコネクターネジ端子なので故障などのリペアー作業は半田コテが不要です。
◆ 旧タイプFA-JN/FA-JMシリーズの後継モデルとなります。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」
◆ マスター機FA-GL/FA-GKシリーズのリンク
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
仕様
サイズ :FA-GE
     W85×D60×H25mm
     (Hは部品高さ)
    :FA-GD
     W105×D62×H50mm
     (放熱フレーム外形)→dxfファイル
電源電圧:24Vセンター(20.5V〜26.4V)
効率  :約85%
出力  :ランプ定格電力±15%
     FA-GD32S-D30,FA-GD35S-D31,FA-GD40S-D32はアンダー・ドライブになります。
調光範囲:20%〜100%
その他 :マスター機からのPWM入力ポート付き
     FA-GL/FA-GKシリーズと同期調光
●改良の為,予告なしに仕様変更をする場合があります。
●温度設計はユーザー様の責任において設定する様にお願いします。各部材の温度上昇は基板の設置されている筺体環境により左右され,回路の寿命に大きく影響を与えます。蛍光管とインバーターを密閉構造にて同一筺体に内蔵される場合には,蛍光管からの発熱を考慮した上,温度上昇試験を行って下さる様,お願い致します。
●FA-GL/FA-GK=マスター,当該シリーズ=スレーブとする並列調光運転はマスター1台に対し,スレーブ1台までです。2台以上のスレーブ機を接続したい場合にはバッファー回路が必要です。
●AQ-GN/AQ-Fシリーズの調光ポートには接続できません。
●調光動作時にはパルスレートフリッカーが発生します。
●FA-JN/JMシリーズにあったソフトスタート機能は省略されました。ソフトスタート機能が必要な場合にはCN101#1pin#3pin間にコンデンサー47uFを接続してください。
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
