AQ-PW41WHC-D58 高力率調光ポート付きハイパワー多灯インバーター

型番 AQ-PW41WHC-D58

付属品・取扱説明書は添付されません。
接続ケーブル等は全て別売となります。

この機種は廃番となっております。
代替機種はAQ-PX41WHC-D58となります。
適用ランプ
41型41W/58WHfサークル管 FHC41E* 1〜2灯
電源電圧 AC100〜200V±10%
サイズ
  W206mm×D132.4mm×H56mm(Hは放熱器下部突出含む)
  詳しくは dxf形式CAD図 を参照願います。
  質量555g
注文 ・・・・・・・ 廃番の為,カートインできません。

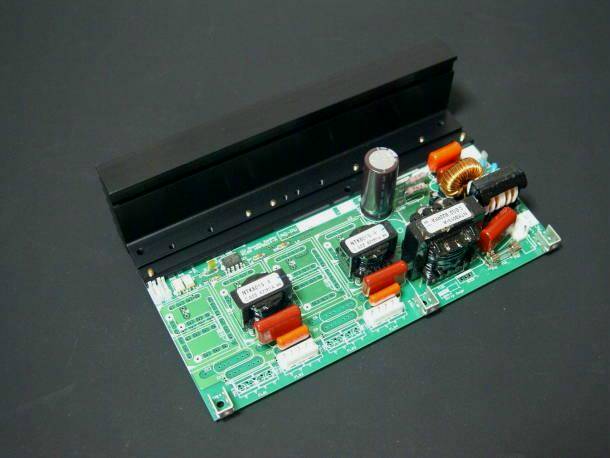

製品外観 クリックで拡大
外観

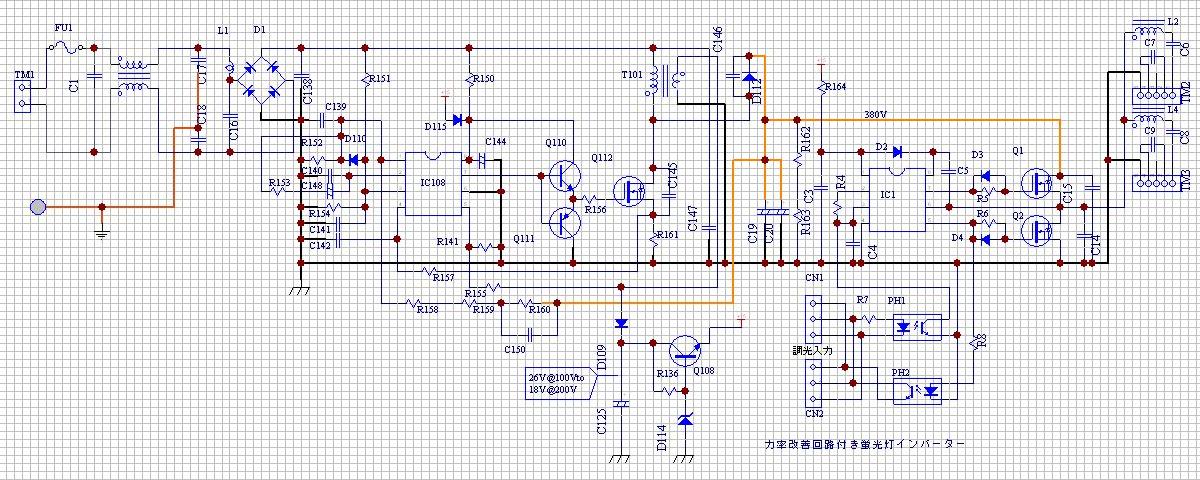

回路図 クリックで拡大
回路図
特徴
・力率改善回路(PFC)を搭載しており,高力率です。
・大型放熱器を搭載しており,高い信頼性が得られ,総出力で200Wまで対応できます。
・内部高圧電源が安定化されており,電源電圧の変動や瞬停があっても出力変動は皆無です。
・出力ポートは1〜4灯に対応し,日圧VHコネクターを採用しております。
・双方向調光ポートを2ポート搭載しており,同シリーズの並列運転が可能です。
・電源入力には日圧VHコネクターを採用しております。
・ラインフィルターとYクロスコンデンサを搭載しており雑音端子電圧VCCI ClassB のクリアーは比較的容易です。
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ PWMインターフェース技術情報「調光コントローラー/双方向制御仕様」
◆ 双方向調光制御仕様「PWM_specifications.pdf」
◆ dxf形式ディメンションCAD図「Data/Aq-pwDimension.dxf」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 蛍光ランプから機種選定をするなら「機種選定ウイザード」
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
注1)PWM調光方式の為,画像処理で調光を行うことはできません。
注2)始動予熱機能は有しておりません。
注3)付属品や取り扱い説明書は添付されません。
注4)調光コントロ−ラーは特に高速応答が必要でない限り弊社双方向スローレスポンスタイプを組み合わせてください。
注5)突入電流抑圧回路非搭載です。電源スイッチは突入電流対応品を使用して下さい。
回路機能の分類
効率:高効率,力率:高力率,
ランプ駆動:高周波励起式並列多灯LC直列共振方式,インバーター:他励発振方式
調光:PWM方式調光ポート付き,予熱回路:非搭載
周辺部材 リンク先からはブラウザーの「戻る」釦で戻ってください。
VHハウジングキット 調光ポート用ハウジング PICマイコン調光ユニット 出力用ハウジングAssy
AQ-C32 AQ-C17
AQ-C18
AQ-C12_03
AQ-C12_05
AQ-C12_07
AQ-C12_09
AQ-C19
組み合わせケーブル 蛍光灯ソケット ACコード 出力延長線 中継コネクター
AQ-C27 (2灯用) AQ-K02 AQ-C02 AQ-C08 AQ-C09
★ 親コンテンツ「AQ-PWシリーズ」も御参照ください。
ソケット接続方法 サークル管
「蛍光ランプの極性について」も御参照ください。
納入仕様書 AQ-PW41WHC-D58_specifications.pdf
  pdf形式寸法図 Aq-pwDimension.pdf
  dxf形式寸法図 Aq-pwDimension.dxf
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理

ダミーギャップ
