AQ-PD45SP 高力率予熱調光ポート付きインバーター

型番 AQ-PD45SP

付属品・取扱説明書は添付されません。
接続ケーブル等は全て別売となります。

単価
    本体価格 (税込価格)
  数量 1pc 〜19pcs 9,980 円 (10,978 円)
  数量20pcs〜49pcs 8,730 円 (9,603 円)
  数量50pcs〜99pcs 7,753 円 (8,528.3 円)
  数量100pcs以上 7,584 円 (8,342.4 円)
 消費税は本体価格の合計から計算し四捨五入にて端数を丸めます。
適用ランプ
45型45WHfツイン管 FHP45* 1灯
電源電圧 AC100〜200V±10%
サイズ
  W206mm×D50mm×H37mm(Hは放熱器含む部品高さ)
  質量225g
注文 【10pcs以下の予定納期:二週間以内】
■決済や送料について■
注文数 個

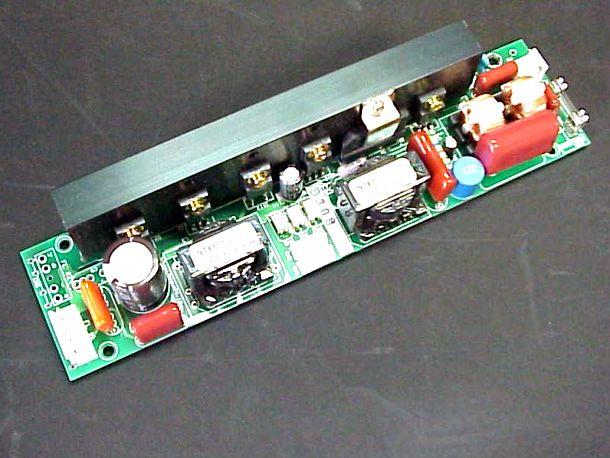

製品外観 クリックで拡大
外観

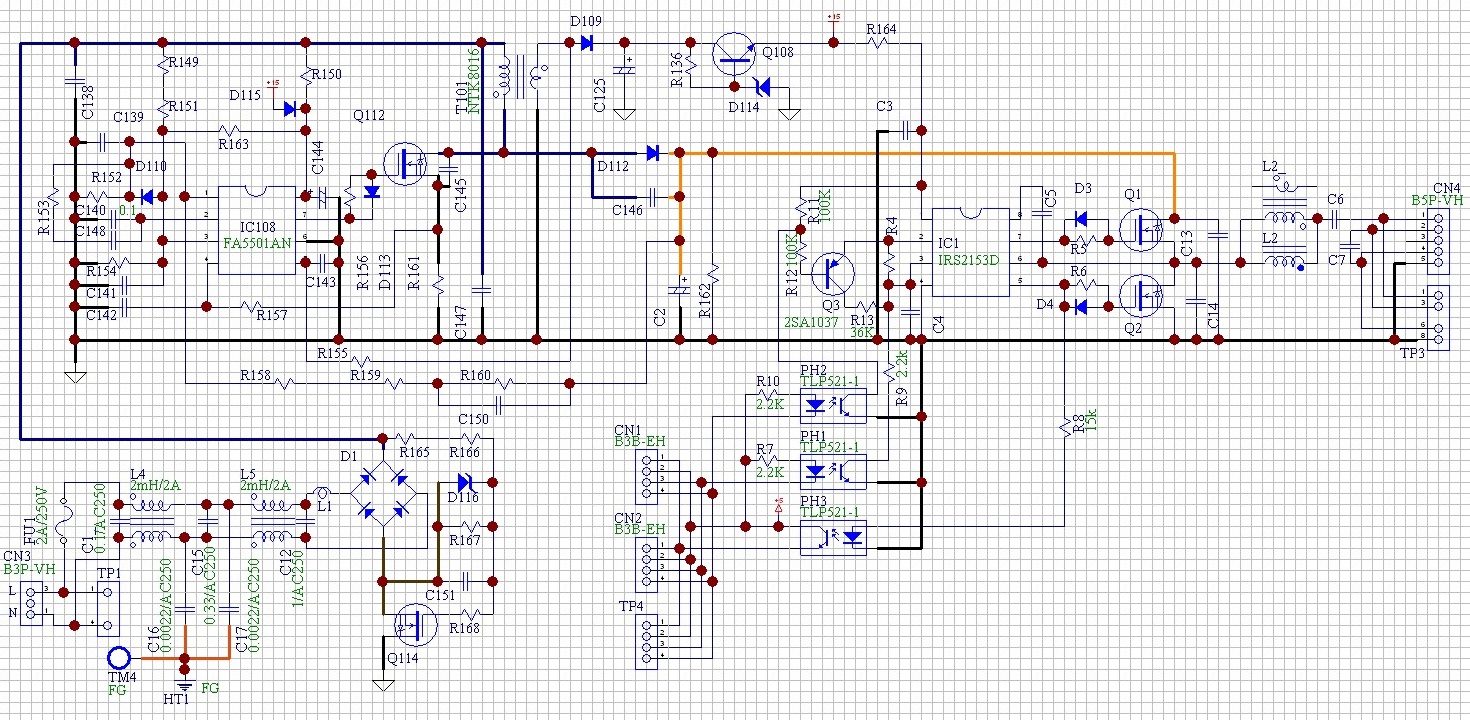

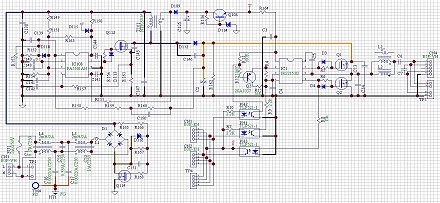

回路図 クリックで拡大
回路図
特徴
・力率改善回路(PFC)を搭載しており,高力率です。
・突入電流抑圧回路を搭載しております。
・放熱器を搭載しており,総出力で90Wまで対応できます。
・内部高圧電源が安定化されており,電源電圧の変動や瞬停があっても出力変動は皆無です。
・出力ポートは1〜2灯に対応し,日圧VHコネクターを採用しております。
・双方向予熱調光ポートを2ポート搭載しており,同シリーズの並列運転が可能です。
・電源入力には日圧VHコネクターを採用しております。
・ラインフィルター2段とYクロスコンデンサを搭載しており雑音端子電圧VCCI ClassB のクリアーは比較的容易です。
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ PWMインターフェース技術情報「濫M調光コントローラー/双方向制御仕様」
◆ 双方向調光制御仕様「PWM_specifications.pdf」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 蛍光ランプから機種選定をするなら「機種選定ウイザード」
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
注1)PWM調光方式の為,画像処理で調光を行うことはできません。
注2)付属品や取り扱い説明書は添付されません。
注3)予熱調光コントロ−ラーは弊社双方向スローレスポンスタイプを組み合わせてください。
回路機能の分類
効率:高効率,力率:高力率,
ランプ駆動:高周波励起式並列多灯LC直列共振方式,インバーター:他励発振方式
調光:PWM方式調光ポート付き,予熱制御ポート:搭載
周辺部材 リンク先からはブラウザーの「戻る」釦で戻ってください。
VHハウジングキット 調光ポート用ハウジング PICマイコン調光ユニット 出力用ハウジングAssy
AQ-C32 AQ-C23 AQ-C36_03
AQ-C36_05
AQ-C36_07
AQ-C36_09
AQ-C19
組み合わせケーブル 蛍光灯ソケット ACコード 出力延長線 中継コネクター
AQ-C34 (1灯用) AQ-K02
AQ-K05
AQ-C02 AQ-C08 AQ-C09
★ 親コンテンツ「AQ-PDシリーズ」も御参照ください。
ソケット接続方法 ツイン1管
AQ-K02+ツイン1
「蛍光ランプの極性について」も御参照ください。
納入仕様書
納入仕様書:AQ-PD45SP_specifications.pdf
アドビリーダー最新版の入手先はこちら・・・http://get.adobe.com/jp/reader/
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
