高力率予熱調光ポート付きインバーター Since2011/7/4 |

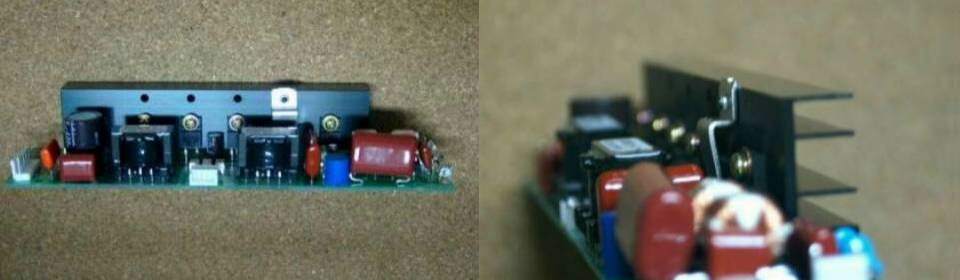

外観・外形
 |
サイズWDH/重量,他
重量 145g〜170g サイズ W206mm×D50mm×H37mm (※Hは部品高さ) 基板下部品リード4mm以下 分類 ◆ 蛍光灯インバーター ◆ 調光制御ポート付き ◆ 高低力率 ◆ 単相AC100〜120(220)V入力 ◆ 出力(1灯) |
||||||||||||||||||||||||
| 採番規則
例 ＡＱ−ＰＤ ５０ Ｓ Ｈ −Ｄ６５ ＿Ｓ００ ￣￣￣￣￣ ￣￣ ￣ ￣ ￣￣￣￣ ￣￣￣￣ │ │ │ │ │ └ ＿Ｓ００：顧客コード･オプションコード(汎用は略) │ │ │ │ └───── −Ｄ６５：駆動電力 例は65W駆動(定格と同一は略) │ │ │ └─────────── Ｈ：蛍光管種別 例は高周波専用直管 │ │ └───────────── Ｓ：灯数 例は1灯 │ └────────────── ５０：蛍光灯形式 例は50型 └──────────────── ＡＱ−ＰＤ：シリーズ名 シリーズ全機種，取説・付属品は添付されません。 当該シリーズは電源入力・蛍光管出力・調光ポート共にコネクター接続です。御注意ください。 詳細は下表から各機種の型番をクリックしてください。 |
|||||||||||||||||||||||||
AQ-PDシリーズ既製品
|
|||||||||||||||||||||||||
| 特徴
・力率改善回路(PFC)を搭載しており，高力率です。 ・突入電流抑圧回路を搭載しております。 ・放熱器を搭載しており，総出力で90Wまで対応できます。 ・内部高圧電源が安定化されており，電源電圧の変動や瞬停があっても出力変動は皆無です。 ・出力ポートは１〜２灯に対応し，日圧ＶＨコネクターを採用しております。 ・双方向予熱調光ポートを２ポート搭載しており，同シリーズの並列運転が可能です。 ・電源入力には日圧ＶＨコネクターを採用しております。 ・ラインフィルター２段を搭載しており雑音端子電圧VCCI ClassB のクリアーは比較的容易です。 ◆ エンジニア向けコンテンツ「調光制御回路設計要項」 ◆ PWMインターフェース技術情報「予熱調光コントローラー／双方向制御仕様」 ◆ 双方向調光制御仕様「PWM_specifications.pdf」 ◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。 ◆ 機種選定は，蛍光灯toインバーター・ソケット「機種選定ウイザード」で。 ◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」 注1）PWM調光方式の為，画像処理で調光を行うことはできません。 注3）付属品や取り扱い説明書は添付されません。 注3）予熱調光制御コントローラーは双方向スローレスポンスタイプを組み合わせてください。 |
|||||||||||||||||||||||||
| 電源電圧 vs 力率/効率データー

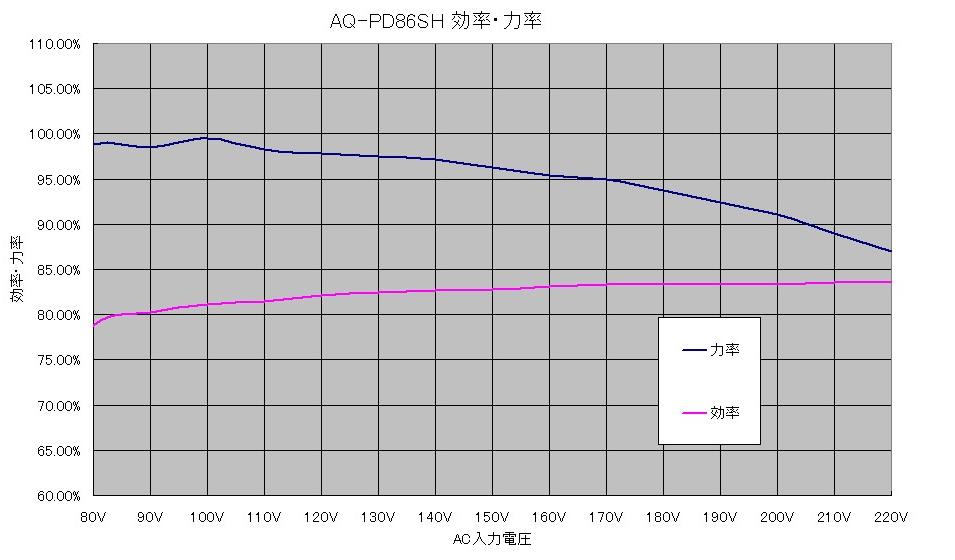

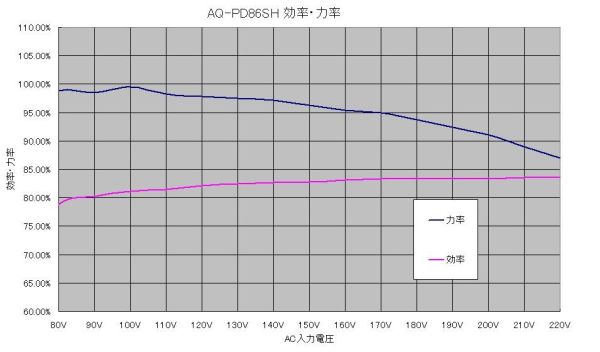

下図はAQ-PD86SHの電源電圧90V〜220Vの範囲で力率と効率を測定した代表データーです。 パラメーター：非調光(100%)時 及び 調光時(20%)

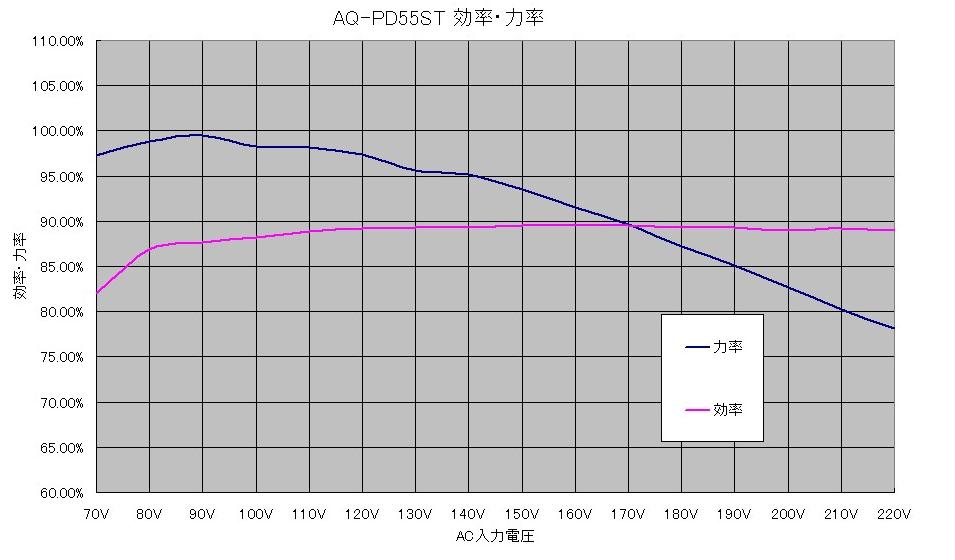

AQ-PD55STの電源電圧90V〜220Vの範囲で力率と効率を測定した代表データー |
|||||||||||||||||||||||||
| 温度上昇データー

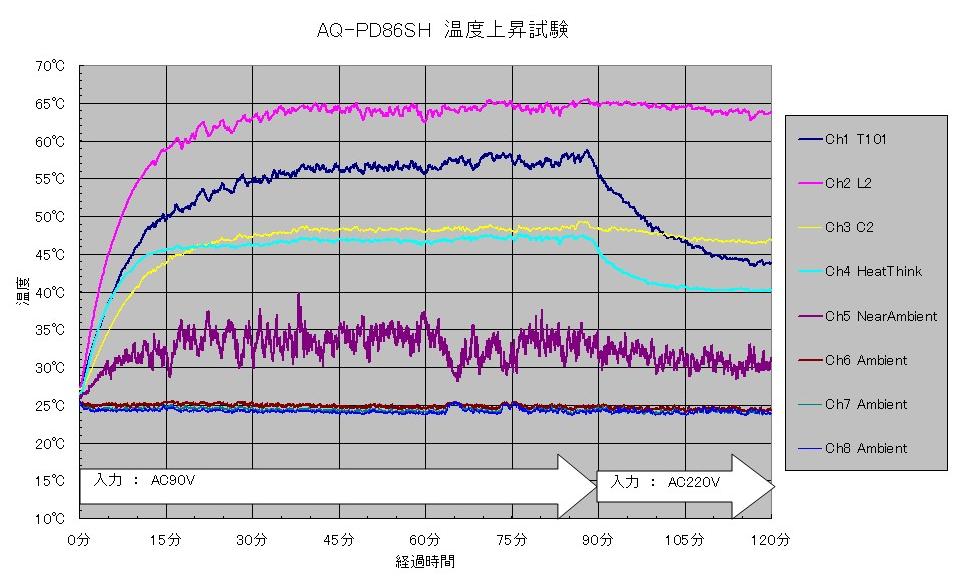

下図はAQ-PD86SH定格86W×1灯負荷の各デバイスの温度上昇データーです。

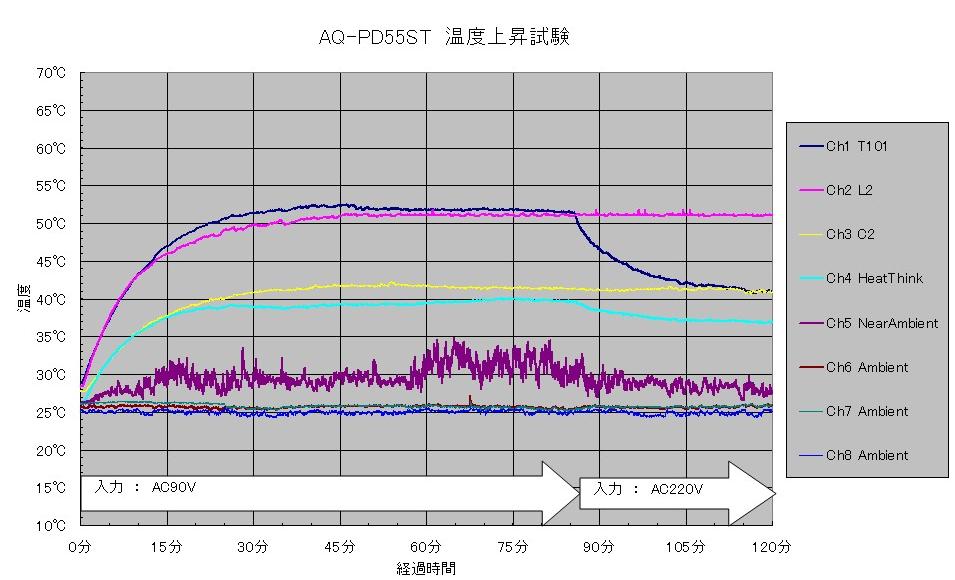

AQ-PD55ST定格55W×1灯負荷の各デバイスの温度上昇データー |
|||||||||||||||||||||||||
| 温度上昇測定ポイント

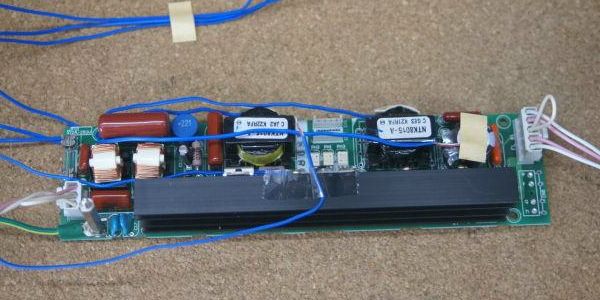

写真は上記温度上昇試験実施時の熱電対プロービング・ポイントです。
|
|||||||||||||||||||||||||
保証期間
|
|||||||||||||||||||||||||
故障したら
|
|||||||||||||||||||||||||
