予熱調光ポート付き殺菌灯・蛍光灯・多灯インバーター since2020/4/22

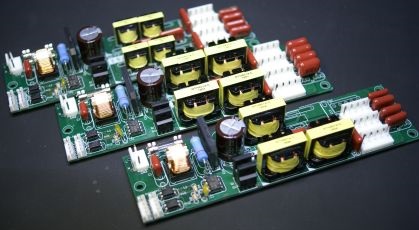

製品外観
外観
点灯消灯の回数が多い用途
点滅回数が多い場合には予熱制御回路を外付けすることによりランプの寿命を延ばすことができます。

サイズWDH/重量,他
重量  4灯用:149g
サイズ W165mm×D45mm×H26.5mm
    (※Hは部品高さ)
    基板下部品リード4mm以下
分類
◆ 蛍光灯インバーター
◆ 予熱調光制御ポート付き
◆ 低力率
◆ 単相100V入力
◆ 出力(1〜4灯)並列
採番規則
例 AQ−FP 18 Q T −D16 _K
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄  ̄ ̄ ̄ ̄  ̄ ̄
    │    │ │ │  │   └──── _K:オプションコード 例は未定義
    │    │ │ │  └────── −D16:駆動電力 例は16W駆動(定格と同一は略)
    │    │ │ └──────────── T:蛍光管種別 例はツイン管(直管は略)
    │    │ └────────────── Q:灯数 例は4灯
    │    └─────────────── 18:蛍光灯形式 例は18型
    └───────────────── AQ−FP:シリーズ名
 シリーズ全機種,標準仕様で付属品は添付されません。
 当該シリーズは電源入力・蛍光管出力・予熱・調光制御ポート共にコネクター接続です。御注意ください。
 詳細は下表から各機種の型番をクリックしてください。
AQ-FPシリーズ既製品
AQ-FP04Q
4型4W直管 FL4*
4型4W直管型殺菌灯 GL4
1〜4灯
AQ-FP06Q
6型6W直管 FL6*
6型6W直管型殺菌灯 GL6
1〜4灯
AQ-FP06QT
6型6Wツイン1管 FPL6*
6型6WU字型 FUL6*
1〜4灯
AQ-FP08Q
8型8W直管 FL8*
8型8W直管型殺菌灯 GL8
1〜4灯
AQ-FP09QC
9型9Wサークル管 FCL9*
1〜4灯
AQ-FP09QT
9型9Wツイン1管 FPL9*
9型9Wツイン2パラレル管 FML9*
9型9Wツイン2管 FDL9*
9型9WU字型 FUL9*
1〜4灯
AQ-FP10Q
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1〜4灯
AQ-FP13QT
13型13Wツイン管 FPL13*
13型13Wツイン2パラレル管 FML13*
13型13Wツイン2管 FDL13*
13型13WU字型 FUL13*
1〜4灯
AQ-FP15Q
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1〜4灯
AQ-FP16QHT
16型ツイン3管 FHT16*
1〜4灯
AQ-FP16QH
16型Hf直管16W駆動 FHF16*
1〜4灯
AQ-FP18YT
18型ツイン管 FPL18*
18型ツイン2パラレル管 FML18*
18型ツイン2管 FDL18*
18型U字管 FUL13*
1〜3灯
AQ-FP20Y
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1〜3灯
特徴
軽量で発熱が少なく,一般の銅鉄型安定器に比べ照度が2割アップ
グロー管不要消費電力は銅鉄型対比で1割以上お得です。
始動予熱ポートを持っており,点灯/消灯の頻度が多い使い方でも,蛍光灯の定格寿命と同程度の寿命特性が得られます。
当該ユニットに制御回路を付加することで複数のランプ同期調光することができます。
AQ-GGシリーズと連携することで同一の蛍光灯或いは異種の蛍光灯を同期調光することができます。
ブラックライトの調光制御や殺菌灯電力制御カメラ撮影フリッカー・フリー光源などに有効です。
基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ 4灯以上のシステム構成は「AQ-FPシステム構成」
◆ 予熱機能についての説明「予熱機能の説明」
◆ PWMインターフェース技術情報「予熱調光コントローラー制御仕様」
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
注1)PWM調光方式の為,画像処理で調光を行うことはできません。
注2)単独で予熱調光制御は出来ません。予熱調光制御は別途制御回路が必要です。
注3)ラインフィルター搭載ですが端子電圧VCCIClassBのクリアーには外部に別途設置を要する場合があります。
注4)付属品や取り扱い説明書は添付されません。
Tips
◆ 設計変更のお知らせ ◆ ボズシ工房インバーターの特徴
◆ Tips 蛍光灯の種類 ◆ TipsW数=明るさではありません ◆ TipsText
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
