AQ-FP09QC 殺菌灯インバーター・蛍光灯インバーター・予熱調光制御ポート付き |
| 型番 AQ-FP09QC
付属品・取扱説明書は添付されません。
|
|
||||||||||||||||||||||||||||||||||||||
| 適応ランプ
9型9Wサークル管 FCL9* 1〜4灯 |
電源電圧 AC100V | ||||||||||||||||||||||||||||||||||||||
| サイズ
W124mm×D45mm×H26.5mm(部品高さ) 基板下部品リード4mm以下 重量：89g |
|||||||||||||||||||||||||||||||||||||||

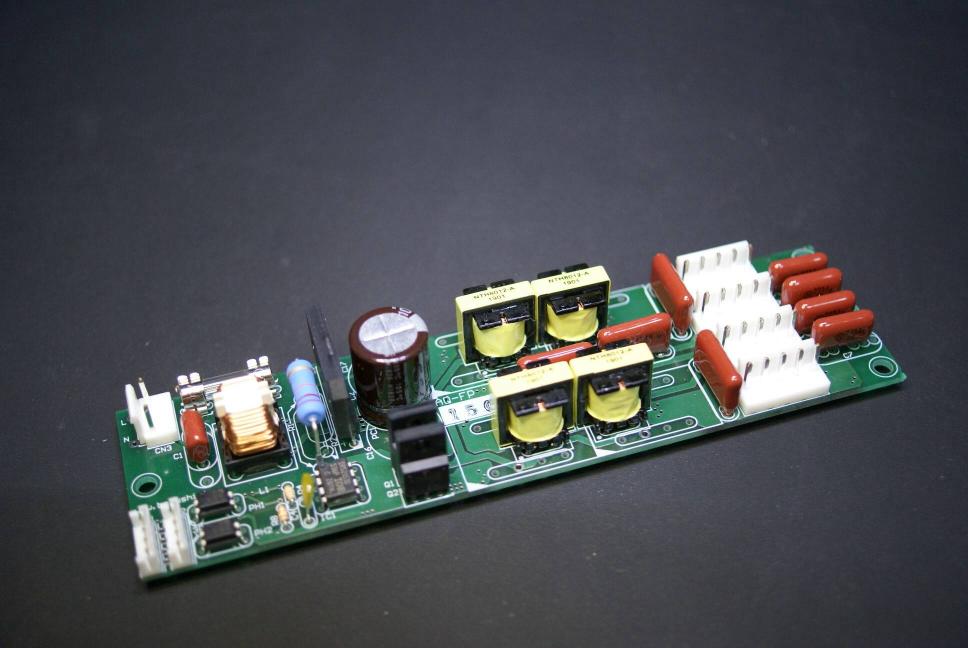

製品外観 クリックで拡大
 |

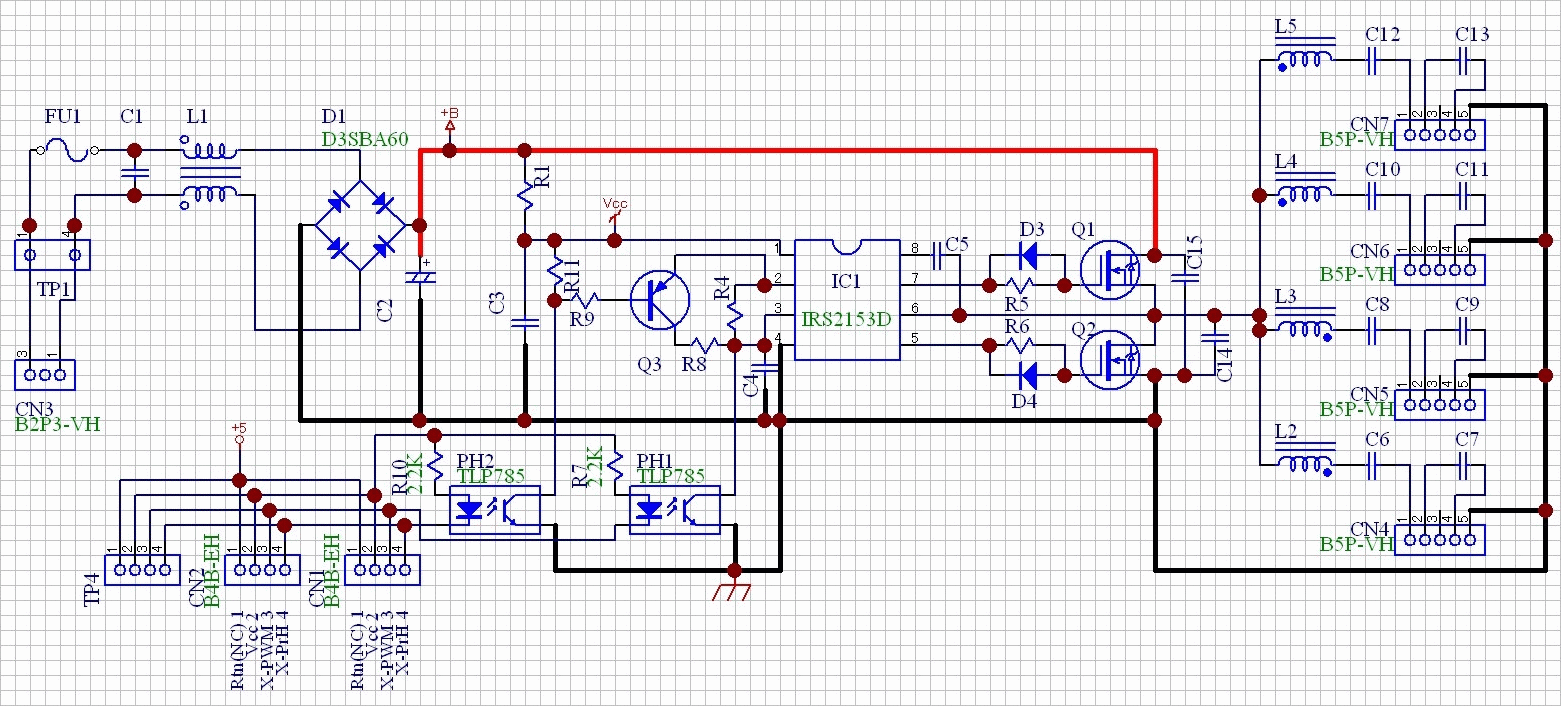

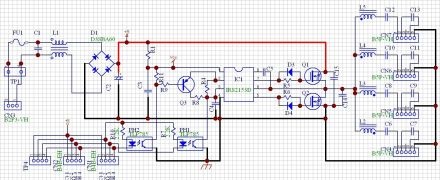

回路図 クリックで拡大
 |
||||||||||||||||||||||||||||||||||||||
| 特徴
軽量で発熱が少なく，一般の銅鉄型安定器に比べ照度が２割アップ。 グロー管が不要，消費電力は銅鉄型対比で１割以上お得です。 始動予熱ポートを持っており，点灯/消灯の頻度が多い使い方でも，蛍光灯の定格寿命と同程度の寿命特性が得られます。 当該ユニットに制御回路を付加することで複数のランプを同期調光することができます。 AQ-GGシリーズと連携することで同一の蛍光灯或いは異種の蛍光灯を同期調光することができます。 ブラックライトの調光制御や殺菌灯電力制御，カメラ撮影用フリッカー・フリー光源などに有効です。 基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。 ◆ 5灯以上のシステム構成は「AQ-FPシステム構成」 ◆ 予熱機能についての説明「予熱機能の説明」 ◆ PWMインターフェース技術情報「予熱調光コントローラー」 ◆ エンジニア向けコンテンツ「調光制御回路設計要項」 ◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。 注1）PWM調光方式の為，画像処理で調光を行うことはできません。 注2）単独で予熱調光制御は出来ません。予熱調光制御は別途制御回路が必要です。 注3）ラインフィルター搭載ですが端子電圧VCCIClassBのクリアーには外部に別途設置を要する場合があります。 注4）付属品や取り扱い説明書は添付されません。 |
|||||||||||||||||||||||||||||||||||||||
| 回路機能の分類
効率：高効率，力率：低力率， ランプ駆動：高周波励起式並列多灯LC直列共振方式，インバーター：他励発振方式 調光ポート：PWM方式・絶縁調光ポート付き 予熱制御ポート：周波数シフト方式・絶縁ポート付き |
|||||||||||||||||||||||||||||||||||||||
