DC-DCタイプ無停電電源装置回路ユニット　since2013/8/26

概要
　ACアダプターで動作するルーターやWiFi親機,NASなどのネットワーク基幹器機やPC周辺器機の直流無停電電源装置です。
　自然災害による長時間の停電や計画停電などでおきるネットワークからの孤立を防止できます。
　低電力器機に於いては一般的な交流タイプのUPS(無停電電源装置)より長時間のバックアップが可能です。
　DC12V電源インバーターFA-GM/GN/GC/GBシリーズと組み合わせることで無停電照明装置を構築できます。

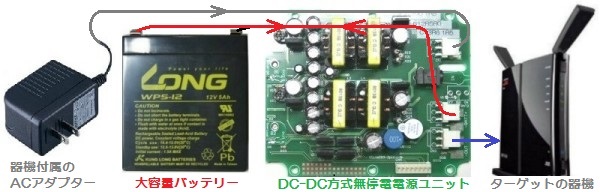

【システム構成イメージ】

【注】
　商品は完成品の回路ユニット(基板)のみで「ルーター」「ACアダプター」「バッテリー」は含まれておりません。
　付属品及び取り扱い説明書は添付されません。

回路ユニットの内容
　充電用昇降圧DC-DCコンバーター×1系統(設計可能範囲；鉛蓄電池:6V～18V，NiCd/NiMH:4セル～15セル,0.1C～0.3C充電)
　バックアップ用昇降圧DC-DCコンバーター×1系統(設計可能範囲；5V～20V,2W～15W,ピーク電流3A)
　双方向電子パワースイッチ×2回路，ACアダプター電圧低下検出×1回路，バッテリー電圧低下検出アラーム×1系統
　CPUポートスタンバイ，CPU用5Vシリーズレギュレーター×1回路，充電中表示LED(緑)×1個，過電流表示LED(赤)×1個
【ブロック図】【回路図】

【回路特徴】
　DC-DCコンバーターの電流制限はシャープな逆L字特性を持っており充電回路に最適なCCCV特性定を有します。
　昇圧と降圧兼用タイプです。満充電13.6V終始電圧10V以下と大きく変動するバッテリー電圧を12Vに安定化します。
　低 Rds on パワーMOS-FETとショットキーバリアダイオードの採用により高効率です。
　電子式パワー切り替えなのでリレー制御にありがちな停電時・復帰時の瞬間的な電源停止いわゆる瞬停がありません。
　満充電となってもトリクル充電を行いバッテリーの自己放電を補償します。
　照明の消灯などで停電を認識することは容易です。この時点でお節介なアラームは鳴りません。
　アラームはバッテリーの残量が数%を切った時点で連続発音します。(放置すると過放電となりますのでご注意ください。)

ディメンジョン

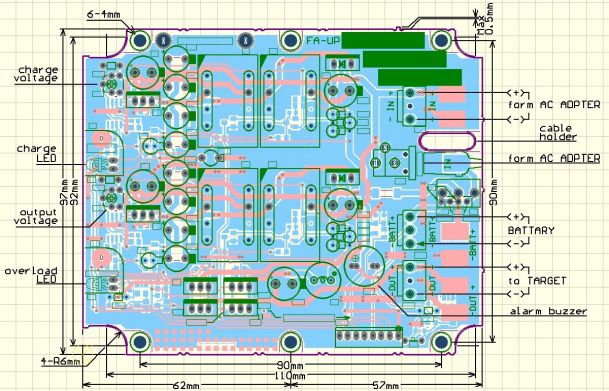

【寸法図】【コネクター等の配置】

ユニットはタカチSY-110Bに収納できます。
アルミフロントパネルをクリアーパネルに替えご利用ください。
タカチSY-110BとクリアーパネルをセットとしたAQ-C41を販売しております。

Tips・・・設計や機種選定の前に
◆DC-DC方式UPS本体の制作例
◆各種ACアダプターの特性測定
◆ACアダプターDCジャック・プラグ形状のまとめ
◆DC-DCタイプ無停電電源装置のトポロジー
◆既製品に無いFA-UPシリーズの設計と発注

採番規則

例　FA-UP D12R0 1R5 B12R 5R0 C13R6 0R5
　　　│　│　│　│　│　│　　└　0R5　：充電電流(3桁,有効数2桁,Rは小数点,
　　　│　│　│　│　│　│　　　　　　　単位はA,例は0.5A)
　　　│　│　│　│　│　└───　C13R6：充電電圧(Cで始まる5桁,有効数3桁,Rは小数点,
　　　│　│　│　│　│　　　　　　　　　単位はV,例は13.6V)
　　　│　│　│　│　└─────　5R0　：バッテリ容量(3桁,有効数2桁,Rは小数点,
　　　│　│　│　│　　　　　　　　　　　単位はAh,例は5Ah)
　　　│　│　│　└───────　B12R ：バッテリ定格電圧(Bで始まる4桁,有効数2桁,
　　　│　│　│　　　　　　　　　　　　　 Rは小数点,単位はV,例は12V)
　　　│　│　└─────────　1R5　：定格電流(3桁,有効数2桁,Rは小数点,
　　　│　│　　　　　　　　　　　　　　　単位はA,例は1.5A)
　　　│　│　　　　　　　　　　　（3P0）：ピーク電流(Pは小数点とピーク電流指定)
　　　│　│　　　　　　　　　　　（3S0）：アクティブダイオード(Sは小数点とピーク電流指定)
　　　│　└───────────　D12R0：定格電圧(Dで始まる5桁,有効数3桁,
　　　│　　　　　　　　　　　　　　　　　 Rは小数点,単位はV,例は12V)
　　　└─────────────　FA-UP：シリーズ名
　

FA-UPシリーズ既製品


バックアップ容量			バッテリー			充電電流	機種番号
電圧	連続電流	ピーク電流	種別	電圧	電流容量	充電電流	機種番号
5V	1A	1A	NiCd 6セル	7.2V	1.3Ah	0.3C	FA-UPD5R001R0B7R21R3C8R58R39
9V	1A	1A	NiMH 8セル	9.6V	1Ah	0.3C	FA-UPD9R001R0B9R61R0C11R4R30
12V	1.5A	1.5A	鉛蓄電池	12V	5Ah	0.1C	FA-UPD12R01R5B12R5R0C13R6R50
12V	1.5A	1.5A	鉛蓄電池	12V	5Ah	0.3C	FA-UPD12R01R5B12R5R0C13R61R5
12V	1.5A	1.5A	鉛蓄電池	12V	8Ah	0.1C	FA-UPD12R01R5B12R8R0C13R6R80
12V	1.5A	3.0A	鉛蓄電池	12V	9Ah	0.1C	FA-UPD12R03P0B12R9R0C13R6R902013/12/17既成種追加
12V	2.0A	3.0A	鉛蓄電池	12V	12Ah	0.15C	FA-UPD12R03S0B12R12RC13R61R82019/6/1アクティブダイオードモデル追加
12V	2.0A	3.0A	鉛蓄電池	12V	20Ah	0.1C	FA-UPD12R03S0B12R20RC13R62R02019/6/14アクティブダイオードモデル追加
19V	1.3A	2.0A	鉛蓄電池	12V	20Ah	0.1C	FA-UPD19R02S0B12R20RC13R62R02019/6/14アクティブダイオードモデル追加
既製品に無いFA-UPシリーズの設計と発注				非既成品を新規設計してカートインできるJava Script webアプリ

兄弟機種の紹介
直流UPS機能にピークシフト機能を加え，電気代が安い夜間電力の利用や消費電力60Wまでのディスクトップパソコンの長時間バックアップを可能としたFA-UHシリーズを開発しました。FA-UHシリーズへのリンク
