各種ACアダプターの特性測定 |
| 器機に付属しているACアダプターの出力特性を測定しました。
負荷を増につれ電圧が下がるものが大半ですが，これはプラグケーブルの銅損によるものです。 使用領域より遙か上限にリミッターが設定されているものが大半でありディレーティングを考慮した設計になっていることが判ります。 このマージンを利用して器機の負荷電流と充電電流をまかなうことができます。 なかにはギリギリのものがありますので実際に器機に流れる消費電流を測定し，アダプターに記載されている定格値と対比の上，付属ACアダプターでシステムを構築するか，容量の大きいACアダプターを購入するのかをご決定ください。 リコールが多いアイテムでもあり十分な注意を要します。 |

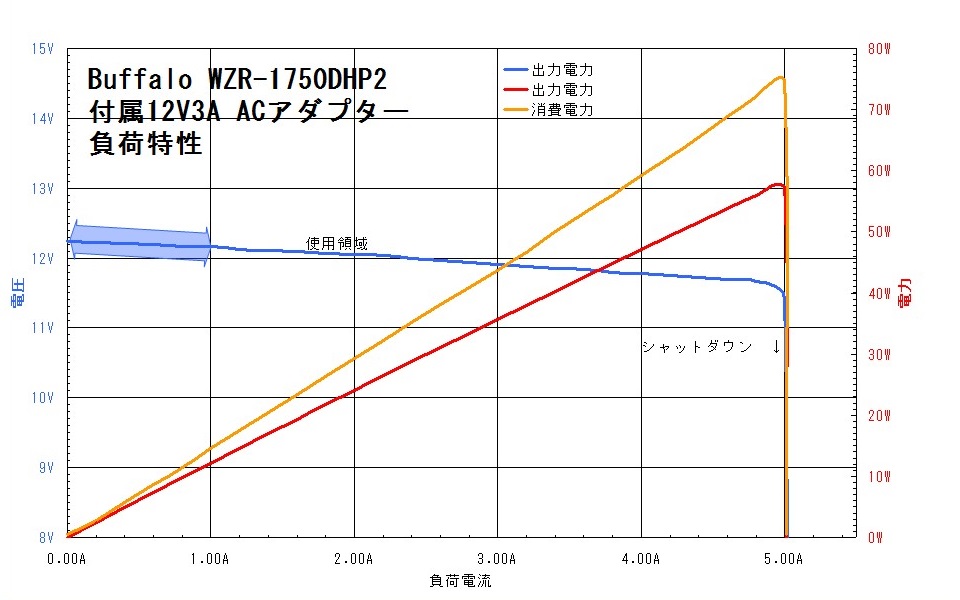

| Buffalo WZR-1750DHP2 WiFi AP 2014/9/12追加コンテンツ |
IN:100-240V,OUT:12V3A,PLUG:φ2.1mm
OEM:AsianPowerDeviceInc.,Model:WA-36A12U |
 |
 |
| 使用領域1.0Aに対し5.01Aでシャットダウンしました。
Buffalo LS410D0201に使用されているAsianPowerDeviceInc.WA-24E12FUの電流強化モデルと思われます。 効率も向上しており発熱も当機の方が少なくなります。 |
|

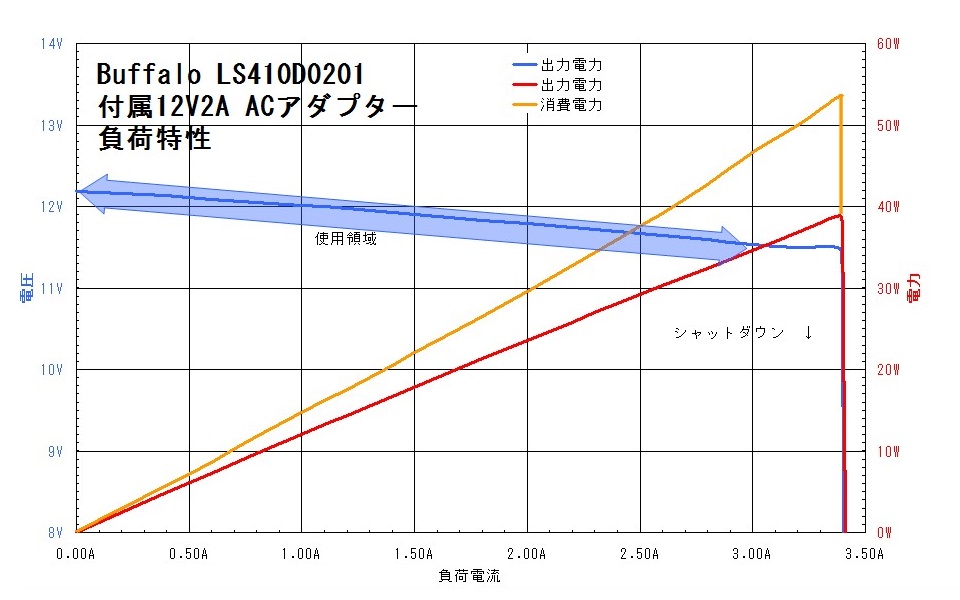

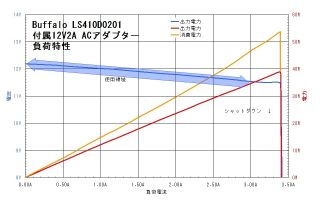

| Buffalo LS410D0201 NAS 2013/12/17追加コンテンツ |
IN:100-240V,OUT:12V2A,PLUG:φ2.1mm
OEM:AsianPowerDeviceInc.,Model:WA-24E12FU |
 |
 |
| 使用領域2.8Aに対し3.4Aでシャットダウンしました。
器機内蔵のHDDはSeagate社製Barracudaが使われておりスピンナップに2.8Aもの大電流が流れます。 同梱のACアダプター12V2A定格では充電電流と始動電流を同時にまかなうことはできません。 さらにアダプタープラグケーブルは細く2.8Aで11.5Vまで垂下し器機のリセット電圧ギリギリです。 スリープタイマーを使用する場合にはFA-UPシリーズの導入如何に関わらず秋月M-00936(12V3.8A)やM-06961(12V5A)に交換した方が無難です。 |
|

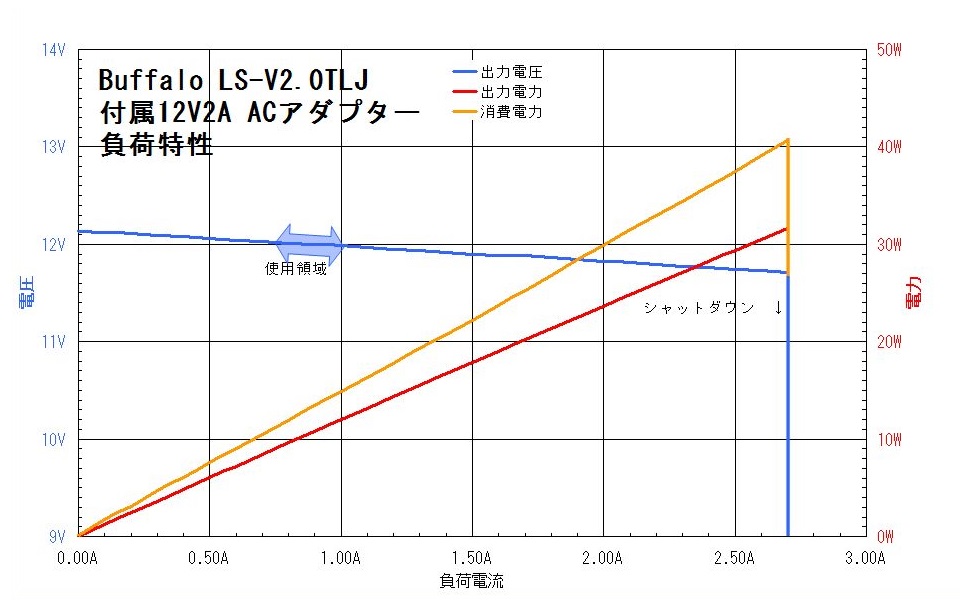

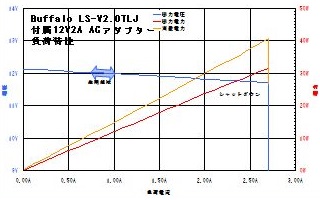

| Buffalo LS-V2.0TLJ NAS | IN:100-240V,OUT:12V2A,PLUG:φ2.1mm
OEM:I.T.E.PowerSupply,Model:UU324-1220 |
 |
 |
| 使用領域0.8Aに対し2.8Aでシャットダウンしました。
12V5Ah〜9Ahのバッテリーを0.1C充電しても余裕があります。 |
|

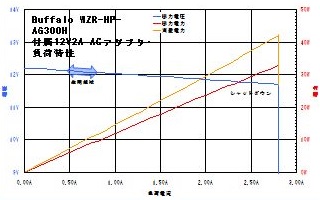

| Bufallo WZR-HP-AG300H WiFiAP | IN:100-240V,OUT:12V2A,PLUG:φ2.1mm
OEM:I.T.E.PowerSupply,Model:WA-24C12U |
 |
 |
| 使用領域0.8Aに対し2.8Aでシャットダウンしました。
12V5Ah〜9Ahのバッテリーを0.1C充電しても余裕があります。 |
|

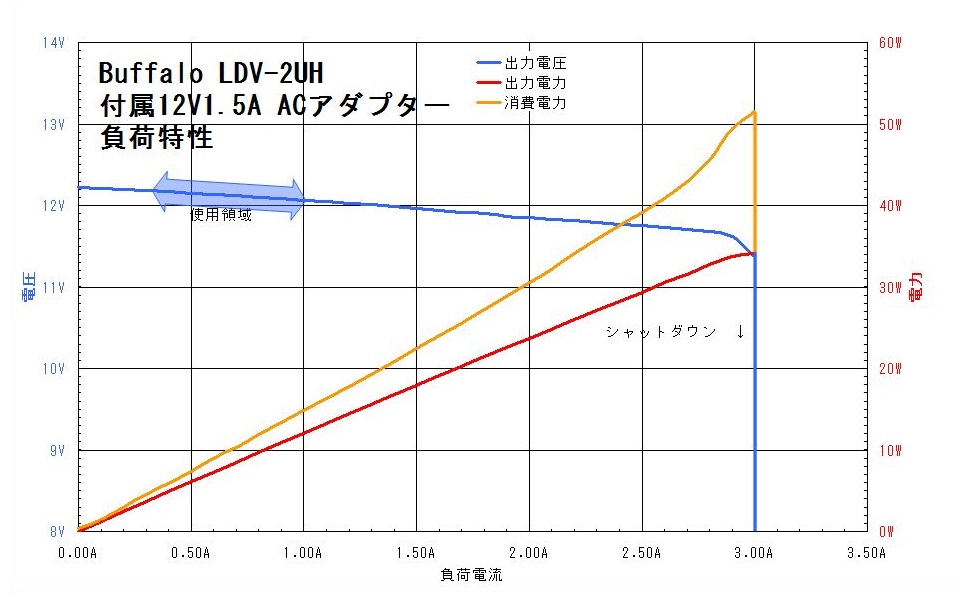

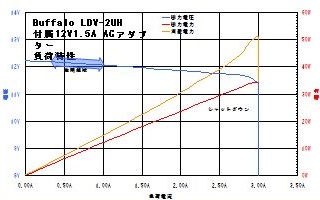

| Buffalo LDV-2UH USBデバイスサーバー | IN:100-240V,OUT:12V1.5A,PLUG:φ2.1mm
OEM:AsianPowerDeviceInc.,Model:WA-18G12U |
 |
 |
| 器機はUSBデバイスをバスパワーで2つ駆動できます。
使用領域1Aに対し3Aでシャットダウンしますが2.8A以上の領域で出力電力と消費電力との間がひらいて行きます。。 これは内部のインダクターが飽和傾向であることを示しており危険です。 2.8A以上の領域を連続して使用する事は避けましょう。 12V5Ahのバッテリー0.1C充電程度なら容量UPの必要は無いでしょう。 |
|
| 秋月 M-00936 汎用 2013/12/17追加コンテンツ | IN:100-240V,OUT:12V3.8A,PLUG:φ2.1mm
OEM:L.T.E Model:GFP451DA-1238 |
 |
 |
| 汎用品ですので使用領域は定格値と同じ3.8Aとして記載しました。

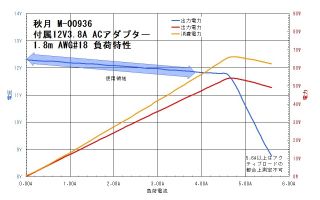

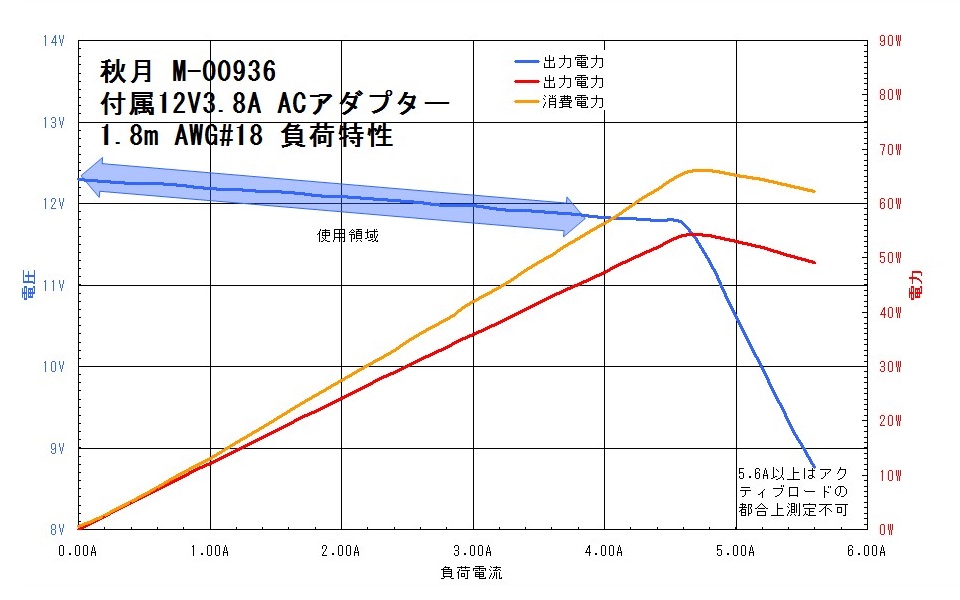

電流リミッターは4.5Aくらいから徐々に効きだし電圧ダラ下がりとなります。 5.6A以上は測定不能の為プロテクションの動作は不明です。 プラグケーブルはAWG#18平行電線を1.8m使用しており2.5Aまで12Vをキープできます。 |
|

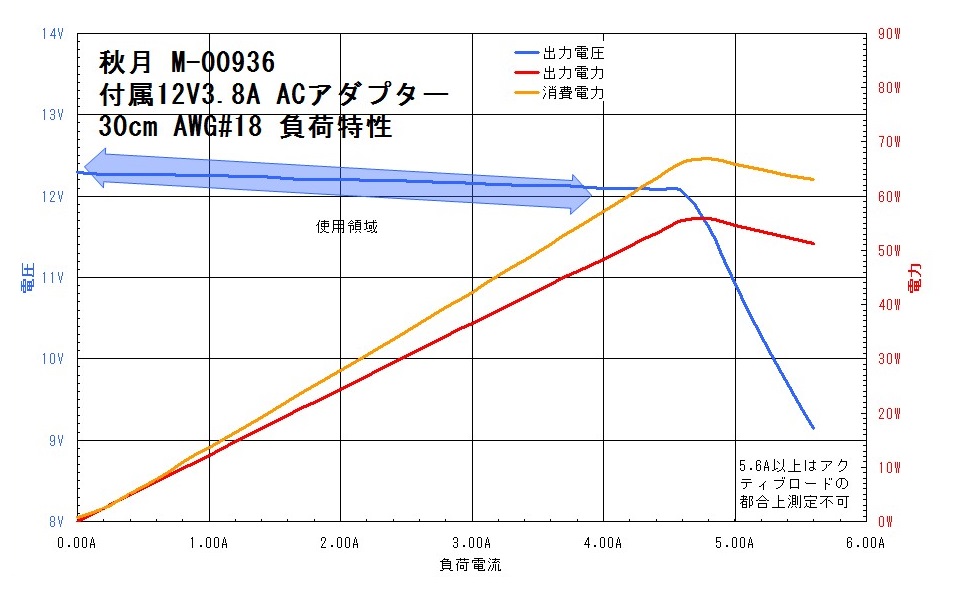

| 秋月 M-00936 30cm短縮加工品 2013/12/17追加コンテンツ | IN:100-240V,OUT:12V3.8A,PLUG:φ2.1mm
OEM:L.T.E Model:GFP451DA-1238 |
 |
 |
| M-00936のプラグケーブルを30cmに短縮加工し測定しました。
4.5Aまで12.1Vを確保できる様になります。 大電流の電力転送では電線のインピーダンスが重要であります。 |
|

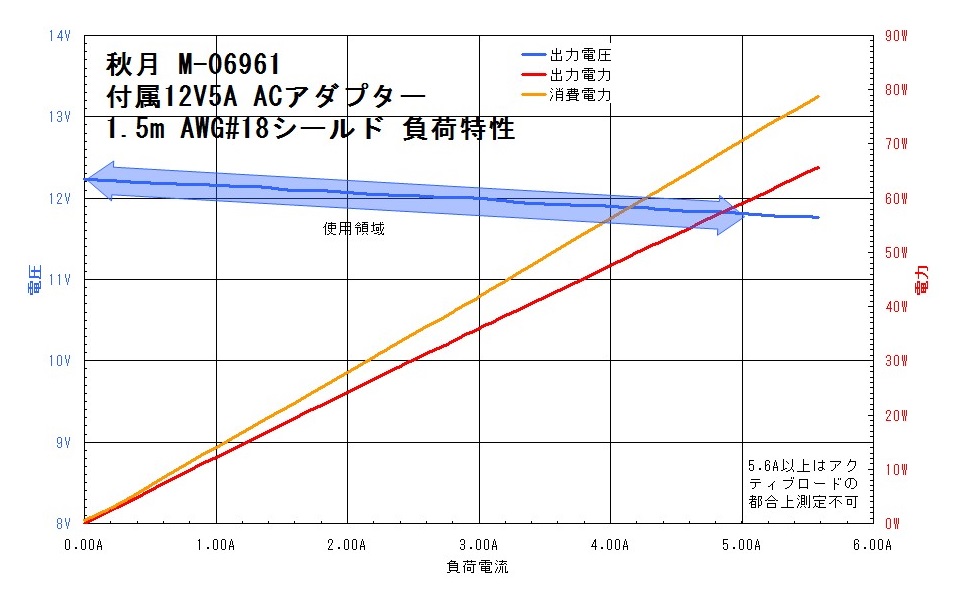

| 秋月 M-06961 汎用 2013/12/17追加コンテンツ | IN:100-240V,OUT:12V5A,PLUG:φ2.1mm
OEM:I.T.E.PowerSupply,Model:ATS065-P120 |
 |
 |
| 汎用品ですので使用領域は定格値と同じ5Aとして記載しました。
アクティブロードの関係で5.6A以上の電流リミッターカーブが測定が出来ません。 銘板の反対側にパイロットランプLEDがあり電源が来ているか否かを確認できます。 一次側は3PのIECインレットとなり太い3Pキャプタイヤーケーブルが付属してます。 二次側ケーブルはAWG#18相当のシールド線で芯線(＋)シールド(−)です。 また二次側ケーブルにEMIサプレッサー(フェライトコア)が付いております。 設置は一次・二次ともにケーブルが太くテンションで本体が浮いてしまいます。 |
|

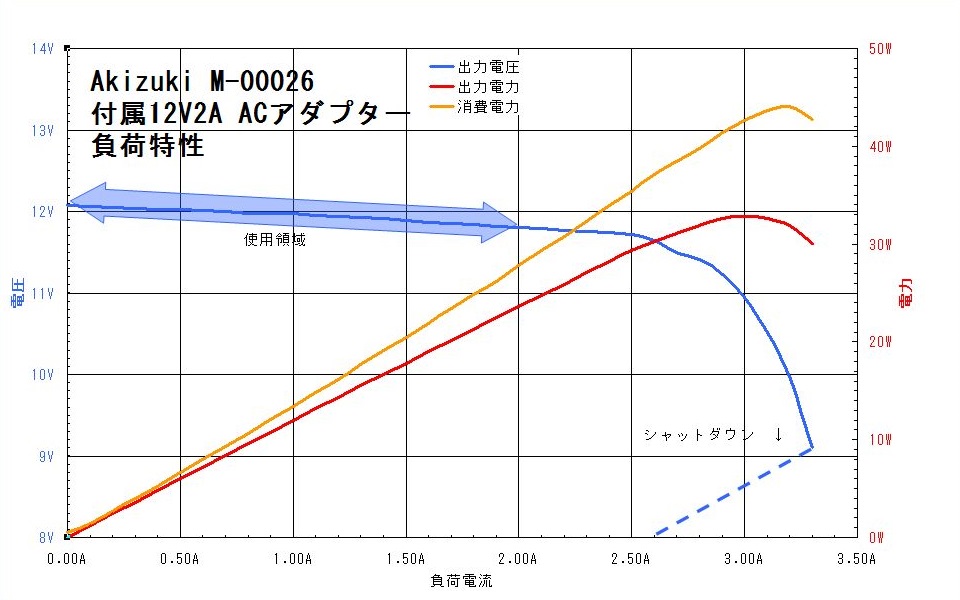

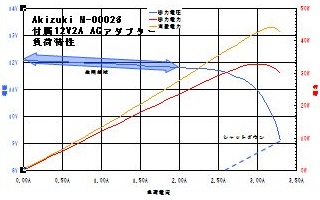

| 秋月 M-00026 汎用 | IN:100-120V,OUT:12V2A,PLUG:φ2.1mm
OEM:Go Forward Enterprise Corp. Model:NT24-1S1220 |
 |
 |
| 汎用品ですので使用領域は定格値と同じ2Aとして記載しました。
電流リミッターは2.5Aくらいから徐々に効きだし電圧ダラ下がりとなります。 3.3Aでフの字特性のプロテクションが働きます。 形状が大きいので温度上昇には余裕があると判断できますので器機付属の12V2Aでは限界を感じる場合にこちらのアダプターに切り替えればようでしょう。 |
|

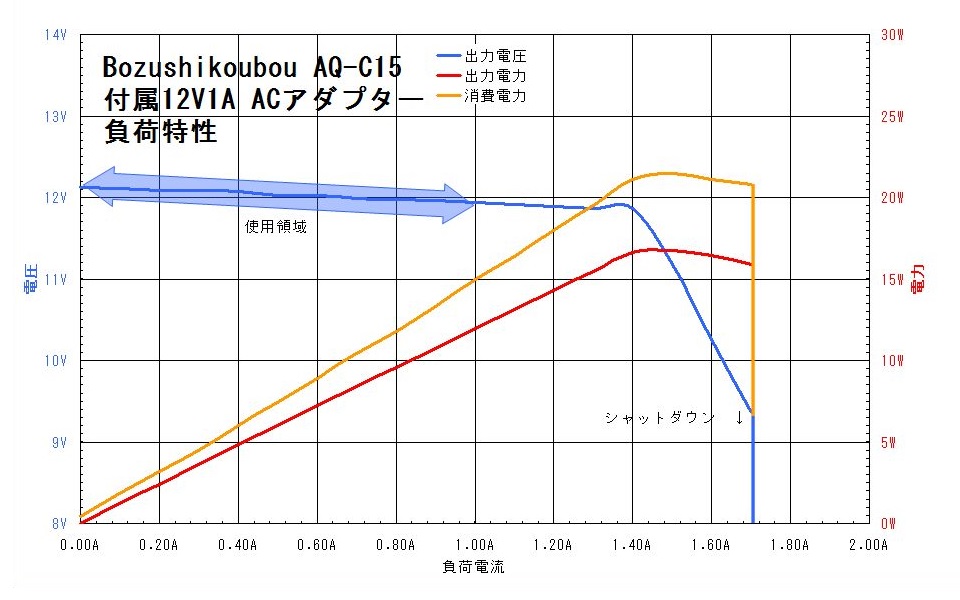

| ボズシ工房 AQ-C15 汎用 | IN:100-240V,OUT:12V1A,PLUG:EIAJ#4
OEM:加賀コンポーネント,Model:TAS2904 |
 |
 |
| 汎用品ですので使用領域は定格値と同じ1Aとして記載しました。
電流リミッターは1.4Aくらいから徐々に効きだし電圧ダラ下がりとなります。 1.7Aでシャットダウン保護が働きます。 形状が大きいので温度上昇には余裕があると判断できますので器機付属の12V1Aでは限界を感じる場合にこちらのアダプターに切り替えればようでしょう。 |
|

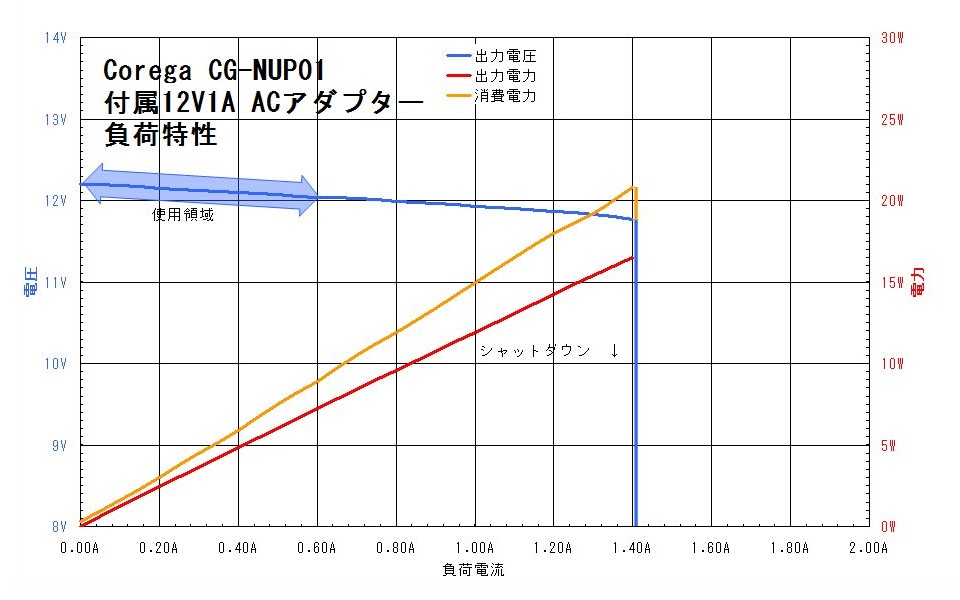

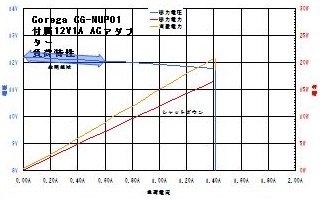

| Corega CG-NUP01 USBデバイスサーバー | IN:100-240V,OUT:12V1A,PLUG:φ2.1mm
OEM:LEADER ELECTRONICS INC Model:MU12-2120100-A1 |
 |
 |
| 器機はUSBデバイスをバスパワーで1つ駆動できます。
使用領域0.6Aに対し1.4Aでシャットダウンします。 12V3Ahのバッテリー0.1C充電程度なら容量を増す必要は無いでしょう。 |
|

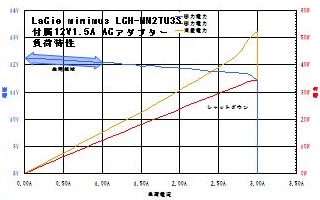

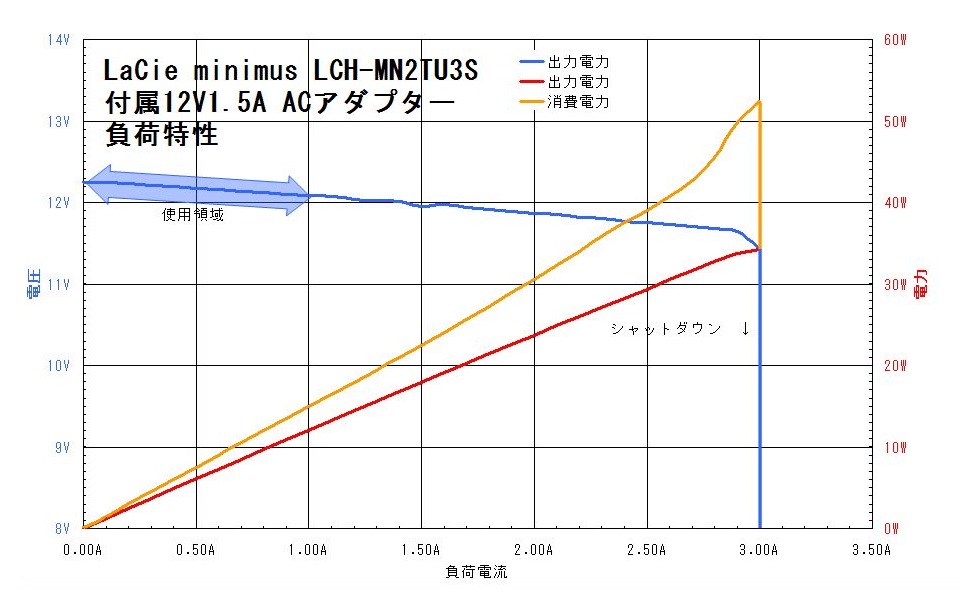

| LaCie minimus LCH-MN2TU3S
USB3.0外付けHDD |
IN:100-240V,OUT:12V1.5A,PLUG:φ2.1mm
OEM:AsianPowerDeviceInc.,Model:WA-18H12 |
 |
 |
| 使用領域1Aに対し3Aでシャットダウンしますが2.8A以上の領域で出力電力と消費電力との間がひらいて行きます。
これは内部のインダクターが飽和傾向であることを示しており危険です。 2.8A以上の領域を連続して使用する事は避けましょう。 12V5Ah0.2C充電または12V8Ah0.1C充電なら容量を増す必要は無いでしょう。 |
|

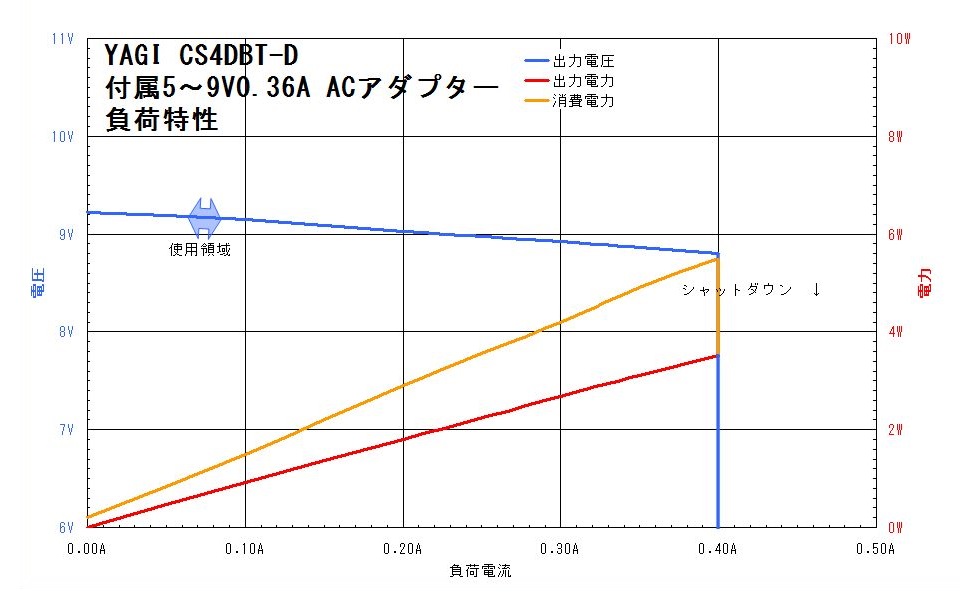

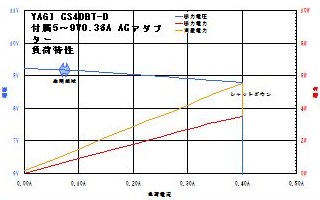

| YAGI CS4DBT-D
ブスーター内蔵アンテナ分配機 |
IN:100-240V,OUT:5〜9V0.36A,PLUG:EIAJ#3
OEM:TOKI Trading Lim.,Model:3A-021WU09 |
 |
 |
| 機器は極めて低消費電流で使用領域70mAです。
電流制限は400mAでシャットダウン動作となります。 9.6V1000mAhバッテリー0.1C充電なら容量を増す必要は無いでしょう。 0.3C中急速充電となれば別途ACアダプターを手配しなくてはなりません。 |
|

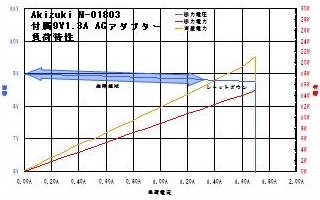

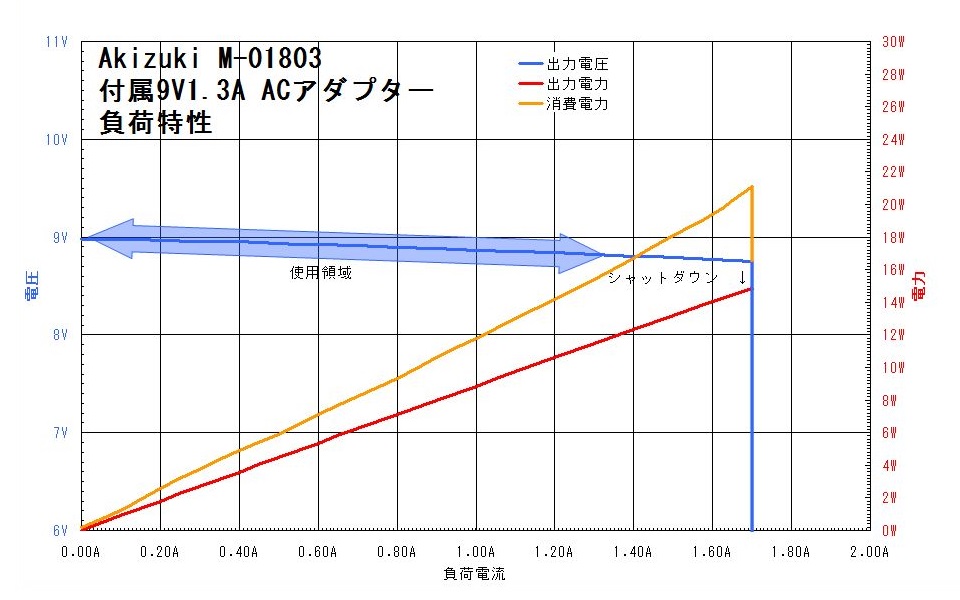

| 秋月 M-01803 汎用 | IN:100-120V,OUT:9V1.3A,PLUG:φ2.1mm
OEM:Go Forward Enterprise Corp. Model:GF12-US0913 |
 |
 |
| 汎用品ですので使用領域は定格値と同じ1.3Aとして記載しました。
電流リミッターは1.7Aでシャットダウン動作となります 形状は超小型ですので温度上昇には余裕があるとは言えません。 |
|

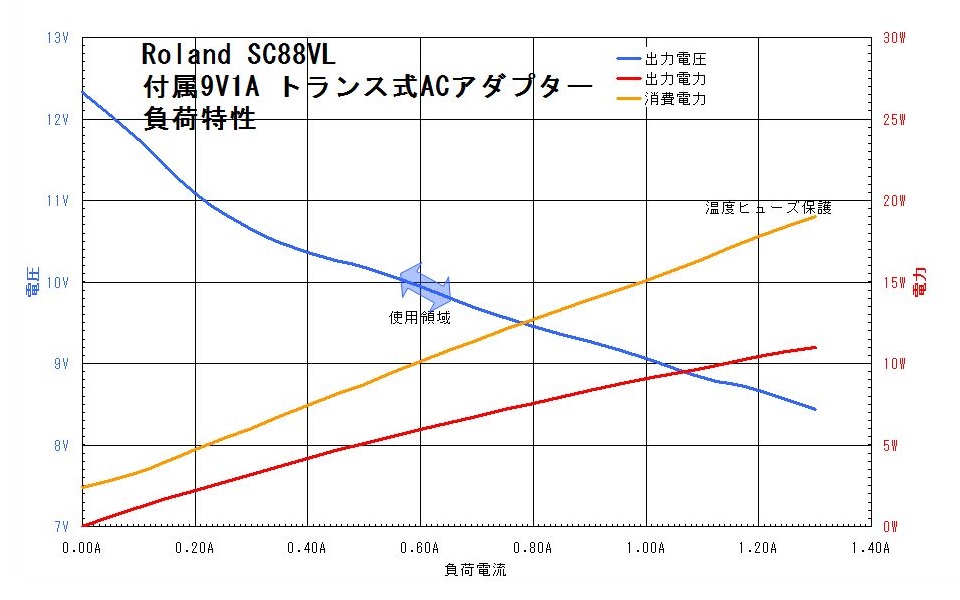

| Roland SC88VL MIDI音源 | IN:100V,OUT:9V1A,PLUG:φ2.1mm外+
OEM:Roland,Model:ACI-100J |
 |
 |
| 当データーベース中で唯一のトランス式ACアダプターです。

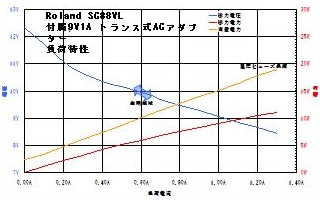

φ2.1プラグを使用していますが極性はピン側(−)外側(＋)と異端児です。 電流リミッターは存在せず定格を越え電流を流し続けると温度ヒューズが溶断してしまいますので1.3A以上のデーター取得を断念しました。 電圧変動も激しいものとなります。 器機がスタンバイ状態であっても2W〜3Wの無効電力を24時間常時消費し続けます。 電源OFFでも熱を持っているので分かります。 この様なトランス式アダプターが多数あると省エネの観点から好ましくありません。 無効消費電力を2Wとすると年間で17.52kWh，電力単価38円/kWhなら年間666円の無駄です。 スイッチング式(1,500円程度)に交換しても2年程度で償却できます。 トランス式はコードレス電話やアクティブスピーカー，ニッカド充電器などに多く使われております。 |
|

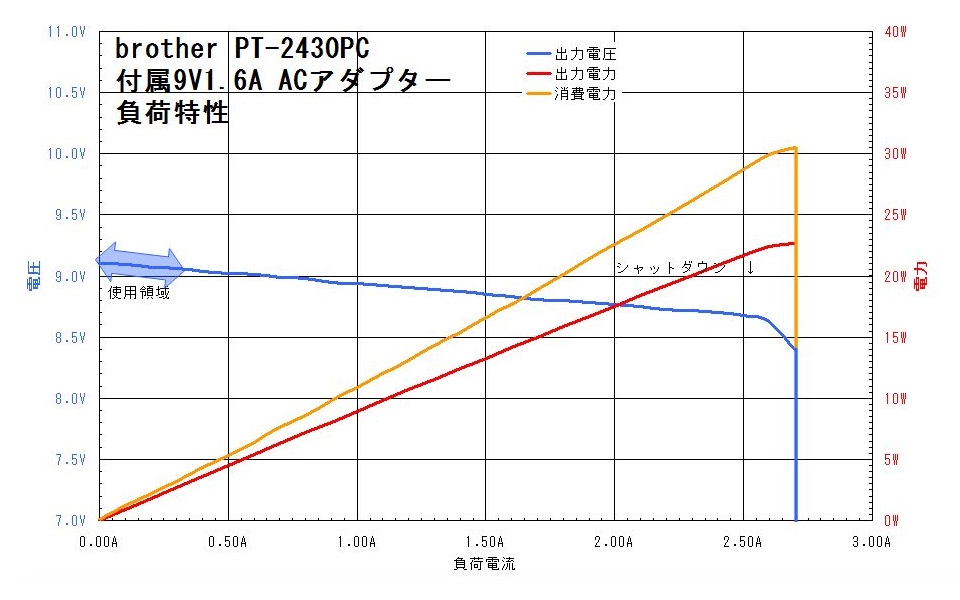

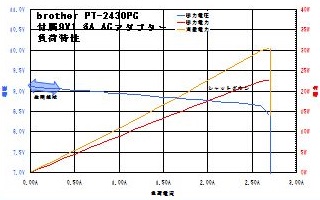

| brother PT-2430PC ラベルプリンタ | IN:100-120V,OUT:9V1.6A,PLUG:φ2.1mm
OEM:NA,Model:AD-24ES-JP |
 |
 |
| 器機は印字中でも300mAを越えることはありません。
電流制限は2.7Aでシャットダウンしますが，2.6Aから垂下が見られ一次側電流制限が顔をみせております。 12V5Ahバッテリー0.1C充電なら容量を増す必要は無いでしょう。 | |

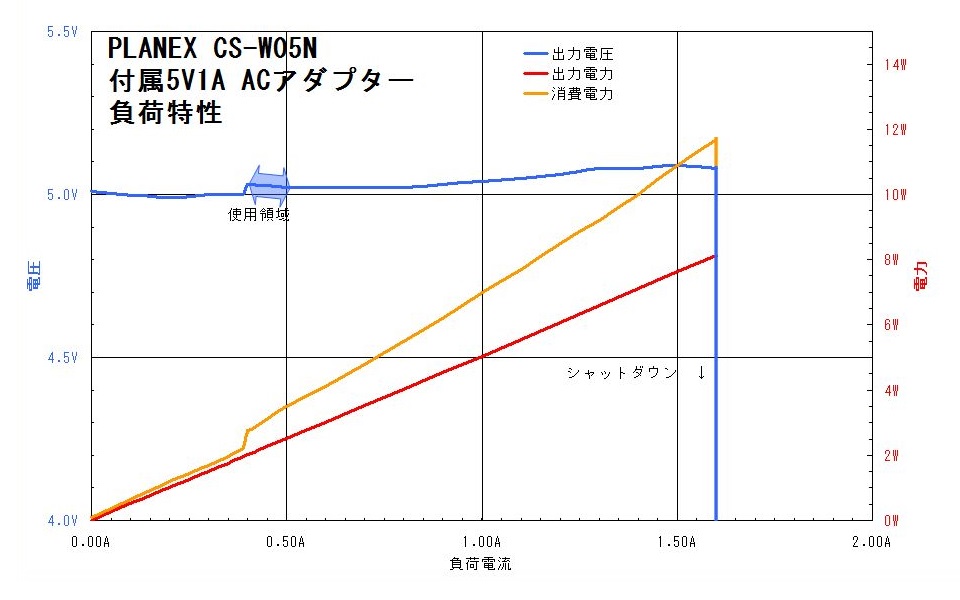

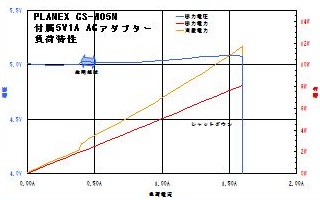

| PLANEX CS-W05N WiFiカメラ | IN:100-240V,OUT:5V1A,PLUG:φ2.5mm
OEM:NA,Model:AC20 001-050 |
 |
 |
| 独特のカーブデーターが得られました。
450mA以下の低電流領域では間欠動作となっている様です。 450mAを越える領域では電流増加に対し電圧も増加する不思議な挙動を示しました。 プラグケーブルは他モデル同様にAWG#24ないしAWG#22程度の線径ですので本来なら垂下する筈です。 負荷電流に応じ設定電圧を増加させる仕組みになっている様です。 使用領域500mAに対し1.6Aでシャットダウンとなります。 7.2V1300mAh0.1C充電なら容量を増す必要は無いでしょう。 |
|

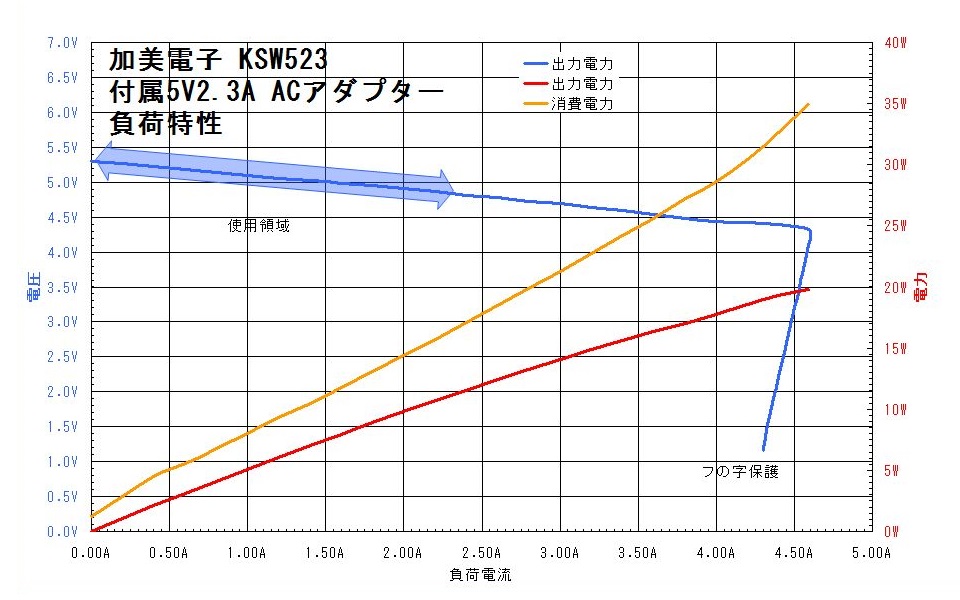

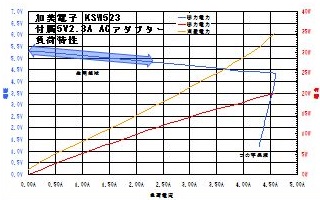

| 加美電子 KSW523 汎用 | IN:100V,OUT:5V2.3A,PLUG:EIAJ#2
OEM:加美電子,Model:KSW523 |
 |
 |
| 汎用品ですので使用領域は定格値と同じ2.3Aとして記載しました。
電流リミッターは4.6Aからフの字特性となりますがシャットダウン保護はありません。 電流リミッター設定が定格の200%に設定されており余裕がうかがえます。温度上昇にも余裕があると判断できますので5V2.3A定格値での連続運転が可能でしょう。 |
|
| 始動特性に関するコンテンツ・リンク
組合せで何故か起動しない・・・偶に起動しない・・・といった場合など。 詳しくはDC電源のラッシュカレント？を御閲覧ください。 |
| 兄弟機種の紹介
直流UPS機能にピークシフト機能を加え，電気代が安い夜間電力の利用や消費電力60Wまでのディスクトップパソコンの長時間バックアップを可能としたFA-UHシリーズを開発しました。FA-UHシリーズへのリンク |
