FA-UPD12R01R5B12R5R0C13R6R50 DC-DCタイプ無停電電源装置回路ユニット
本機について
ACアダプターを電源とする家電製品やIoT器機などのバックアップ電源です。
長時間の停電にも器機を止めることなく連続運転ができます。
充電中でも器機を止めずに運転できます。
直流・交流変換が無い為，エネルギーロスが少なく省エネです。
型番
FA-UPD12R01R5B12R5R0C13R6R50

付属品・取扱説明書は添付されません。
接続ケーブル等は全て別売となります。
単価
    本体価格 (税込価格)
  数量 1pc 〜19pcs 9,060 円 (9,966 円)
  数量20pcs〜49pcs 7,400 円 (8,140 円)
  数量50pcs〜99pcs 単価未登録
  数量100pcs以上 単価未登録
 消費税は本体価格の合計から計算し四捨五入にて端数を丸めます。
仕様
バックアップ電圧　　：12V
バックアップ電流容量：連続1．5A以下
ACアダプター電圧　　：12V
ACアダプター電流容量：0．65A以上
バッテリー種別　　　：鉛蓄電池
バッテリー電圧　　　：12V
バッテリー容量　　　：5Ah
充電回路定電圧値　　：13．6V(調整可能)
充電回路定電流値　　：0．5A(0．1C)
アラーム閾値　　　　：9．4V(バッテリー電圧の78%設定) 		サイズ等
外形：W129mm×D97mm×H25mm(部品高さ)(ミシン目含まず)
基板下部品リード：4mm以下
重量：171g
整流方式：ショットキーバリアダイオード
注文 【10pcs以下の予定納期：二週間以内】
■決済や送料について■		 注文数　個
御注文の前に
【1】ターゲット器機のDCジャックおよびACアダプターのプラグを調査し同形状のものを入手してください。
【2】入手したジャックとプラグを使いACアダプターとターゲット器機の間に電流計を挿入し器機
　　運転中の最大消費電流を測定しメモしてください。
【3】「各種ACアダプターの特性測定」を御一読いただきACアダプターの特性を御理解ください。
【4】充電特性グラフからACアダプター充電電流の最大値をメモしてください。
【5】ACアダプター銘板に記載された二次側の電流容量をメモしてください。
【6】UPSに使用するACアダプターは【2】と【4】の合計値を上回っている必要があります。
【7】もし【5】＜【2】＋【4】である場合には容量の大きなACアダプターを別途ご購入ください。
【8】【2】は仕様欄のバックアップ電流(容量) 連続1．5A よりも小さくなくてはなりません。

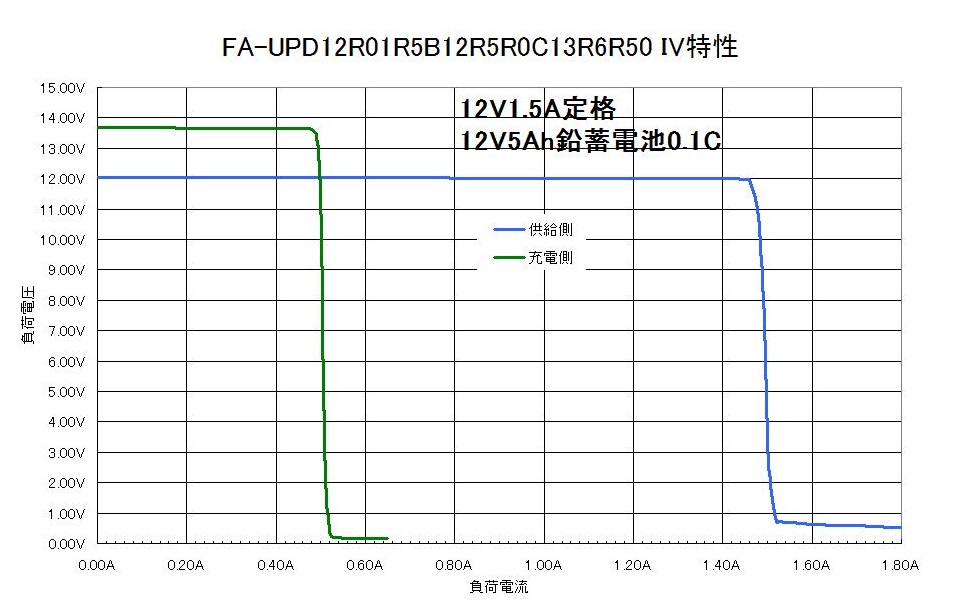

IV特性(代表例)　クリックで拡大

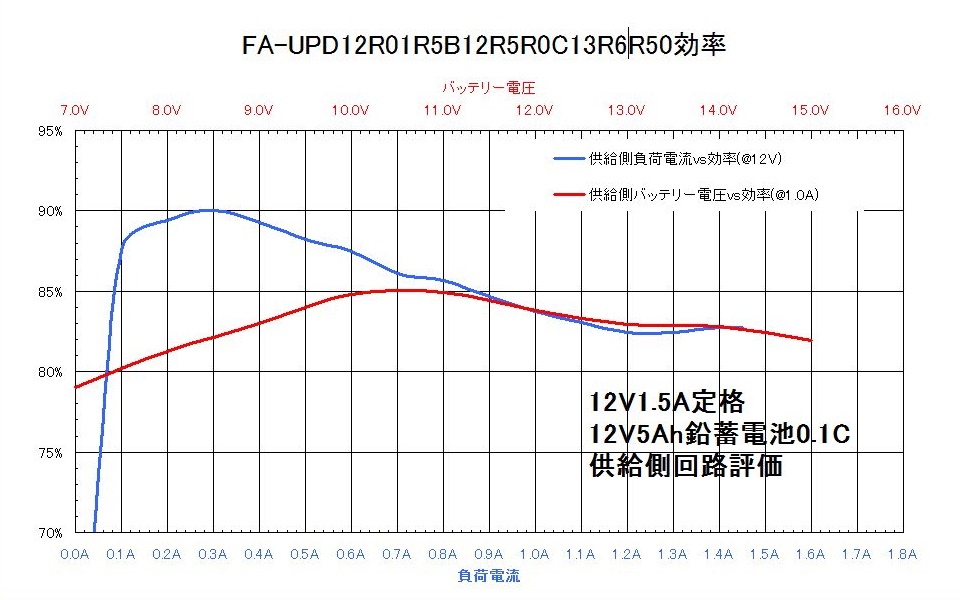

IV特性		 効率特性(代表例)　クリックで拡大
効率特性

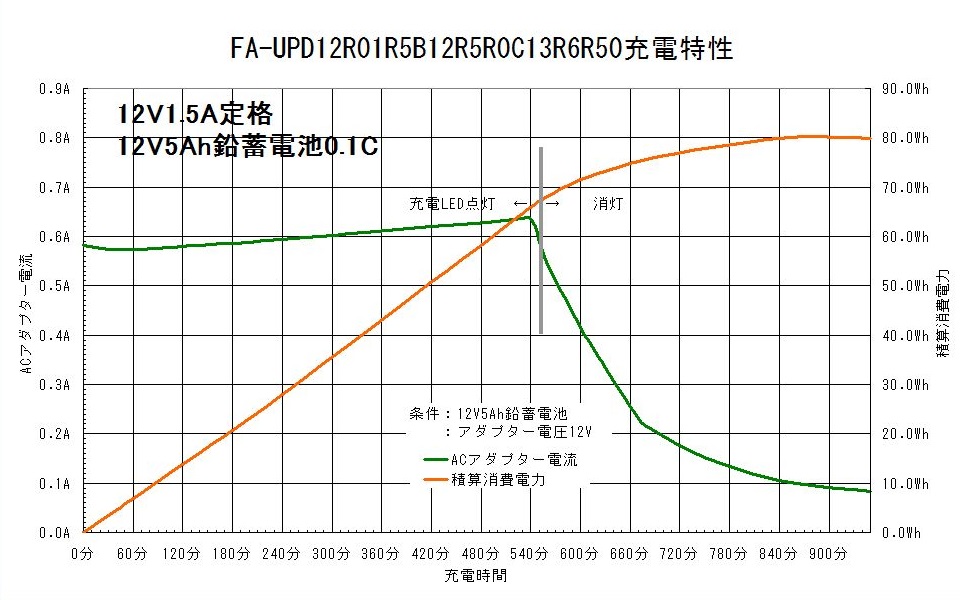

充電特性(代表例)　クリックで拡大
充電特性

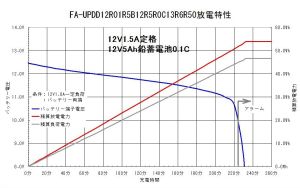

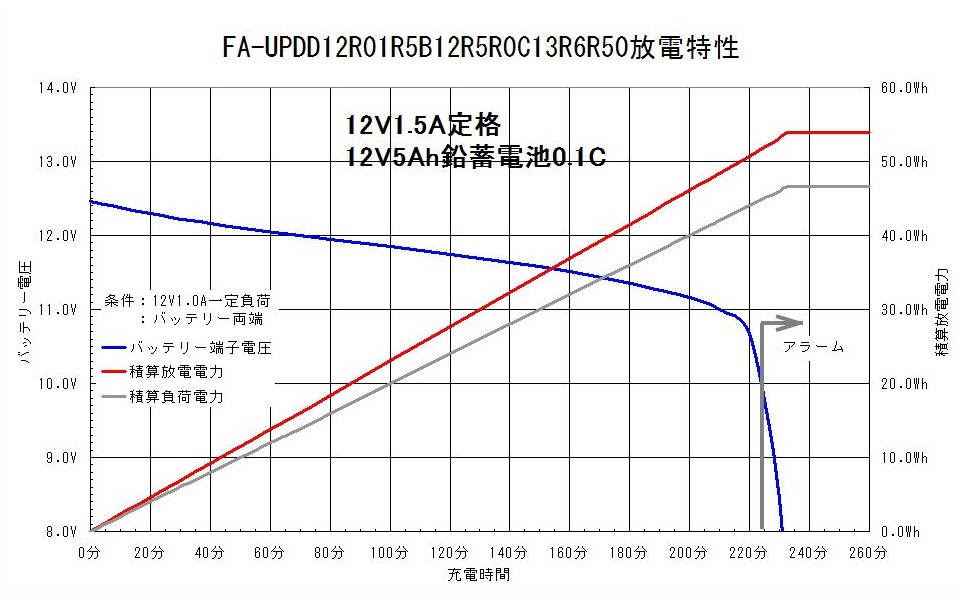

ACアダプターに記載されている二次側電流値は「放電特性中の最大電流」と「ターゲット器機の消費電流」の合計より大きく余裕がないといけません。		 放電特性(代表例)　クリックで拡大
放電特性
充電・放電特性共にバッテリーのコンディションに左右されます。持続時間はカーブデーターより読み取れますがあくまで目安です。
御購入後の微調整
【1】 ACアダプターを接続せずバッテリーとターゲット器機を接続しブザーが鳴るまで放電します。
【2】 ブザーが鳴ったらACアダプターを接続し0.1C機なら20時間0.3C機なら7時間以上充電を行い満充電にします。
【3】 充電電圧の微調整を次の要領で行います。
【3-1】 空(充電LED点灯)から満充電(充電LED消灯)に要する時間をが0.1Ｃ機なら10時間，0.2Ｃ機なら5時間，0.3Ｃなら3.3時間となる様に調整します。
【3-2】 ACアダプターを接続したままバッテリーを外しバッテリーポートの電圧をデジタルテスター有効数4〜5桁の精度で測定します。
【3-3】 充電LEDの点灯時間が長い場合，充電電圧を【3-2】で測定した電圧より50mV低く設定しその設定値をメモしてください。
【3-4】 充電LEDの点灯時間が短い場合，充電電圧を【3-2】で測定した電圧より50mV高く設定しその設定値をメモしてください。
【3-5】 以上を【3-1】に近くなるまで繰り返します。(妥協は必要です)
【4】 出荷時の充電電圧は1セル2V定格の鉛蓄電池なら1セル当たり2.27V，12V6セルでは2.27×6=13.6Vで設定し出荷しております。
【8】 ニッカドの場合は1セル1.2V定格，1セル当たり1.43Vで出荷しておりますがバッテリーメーカー間や機種間でバラツキがあります。
【9】 ニッケル水素の場合は1セル1.2V定格，1セル当たり1.425Vで出荷しております。ニッカドよりさらにメーカー間や機種間でのバラツキが大きくなります。
【10】 充電LEDのみに頼らず本機とバッテリー間に電流計を接続し時間対電流のログデーターを見ながら微調整するとやりやすくなりす。
周辺部材　リンク先からはブラウザーの「戻る」釦で戻ってください。
ケーブル VHハウジングキット タカチSY-110B＋αキット
AQ-C39 AQ-C40 AQ-C41
アクリルケース バッテリー DCプラグ，DCジャック
別途御購入願います 鉛蓄電池，12V，5Ah
別途御購入願います		 別途御購入願います
★　親コンテンツ「FA-UPシリーズ」も御参照ください。
納入仕様書 当該シリーズ納入仕様書はございません。
保証期間
保証期間：1年 　保証規定へ
