DC-DC方式UPS本体の制作例

小規模・中規模オフィースの停電時に於ける基幹器機の脆弱性改善にお役立てください。
御家庭のAVサーバーや周辺器機のバックアップ電源にもお役立てください。

超高速NASへの応用　2013/12/17追加コンテンツ

ネットワークHDD Buffalo LS410D0201を7時間以上バックアップできます。

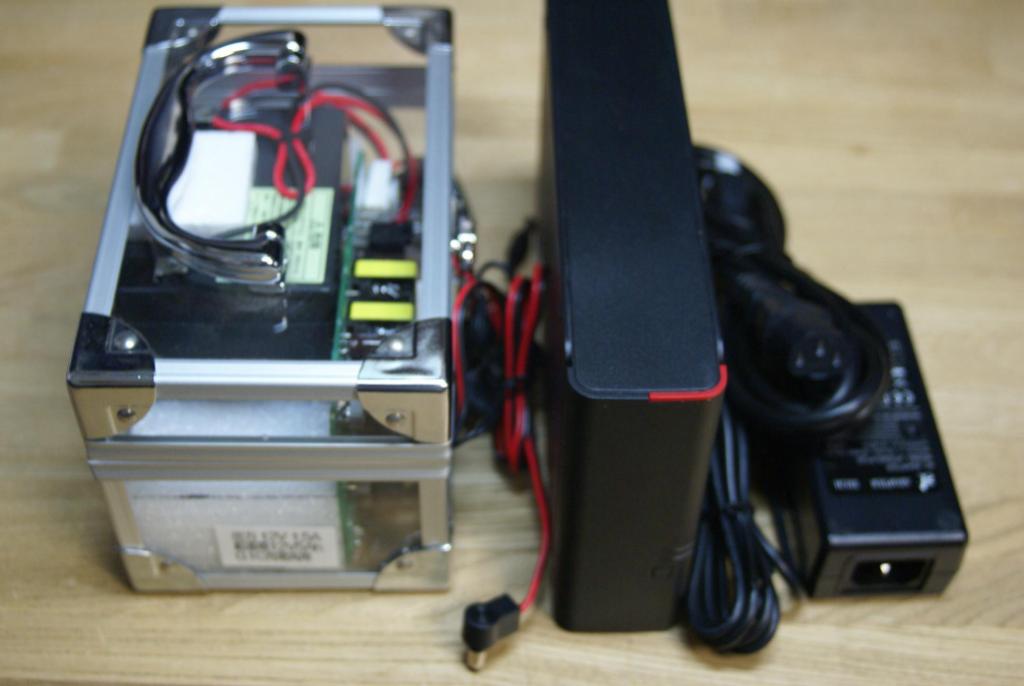

ユニット：FA-UPD12R03P0B12R9R0C13R6R90
器機：Buffalo LS410D0201
器機の電圧電流：12V 910～2800mA
バッテリー：LONG 12V9Ah鉛蓄電池
筐体：ニトリアクリルケース18*11*11
ジャック類：φ2.1mmセンター(＋)
ACアダプター：秋月M-00936又はM-06961
DCプラグ：秋月C-00092
ハウジングAssy：AQ-C39
0.75sqスピーカーケーブル赤黒0.5m

対応器機はNAS LS410D0201の他
NAS Buffalo LS0401
NAS Buffalo LS0301
NAS Buffalo LS0101
NAS Buffalo LS0401X
NAS Buffalo LS0301X
NAS Buffalo LS0201X
NAS Buffalo LS-V500TLJ
NAS Buffalo LS-V1.0TLJ
NAS Buffalo LS-V1.5TLJ
NAS Buffalo LS-V3.0TLJ
NAS Buffalo LS-V4.0TLJ
WiFi AP Buffalo WZR-1750DHP2
WiFi AP Buffalo WZR-1750DHP
WiFi AP Buffalo WZR-1166DHP2
WiFi AP Buffalo WZR-HP-AG300
ルーター NTT東/西日本 PR-200NE
ルーター NTT東/西日本 PR-400NE
　・・・などに応用できます。

Buffalo LS410D0201入手個体はHDDにSeagate社製Barracudaを用いておりWESTERN DIGITAL Green版を用いていた前世代LS-V2.0TLJに比べスピンナップ電流が大きくなっております。

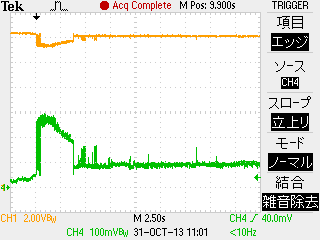

始動時の電流電圧波形を付属品のACアダプターを用いて記録しました。
波形上(ch1黄色)は電圧波形，波形下(ch4緑色)は電流検出抵抗0.1Ω両端で1A/divとなります。

ACアダプターのプラグケーブルとFA-UP(当機)の出力プラグケーブルは極力「太く短く」を実践しないと始動エラーが発生しHDDの寿命劣化を促進する結果となりますのでご注意下さい。

NAS(Network Attached Storage)への応用

ネットワークHDDを6時間以上バックアップできます。

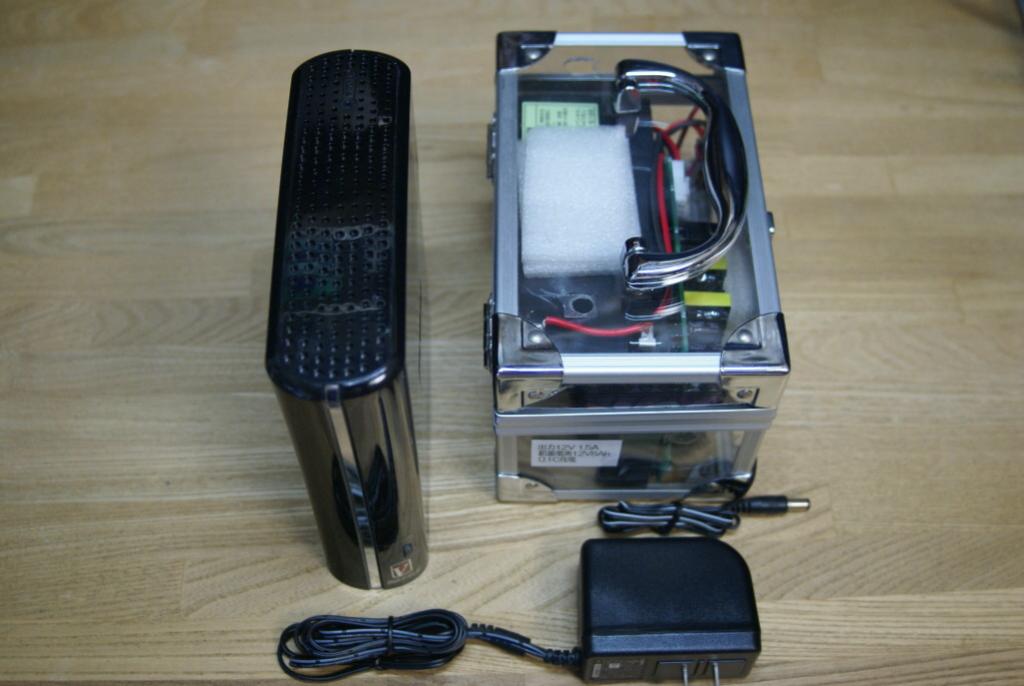

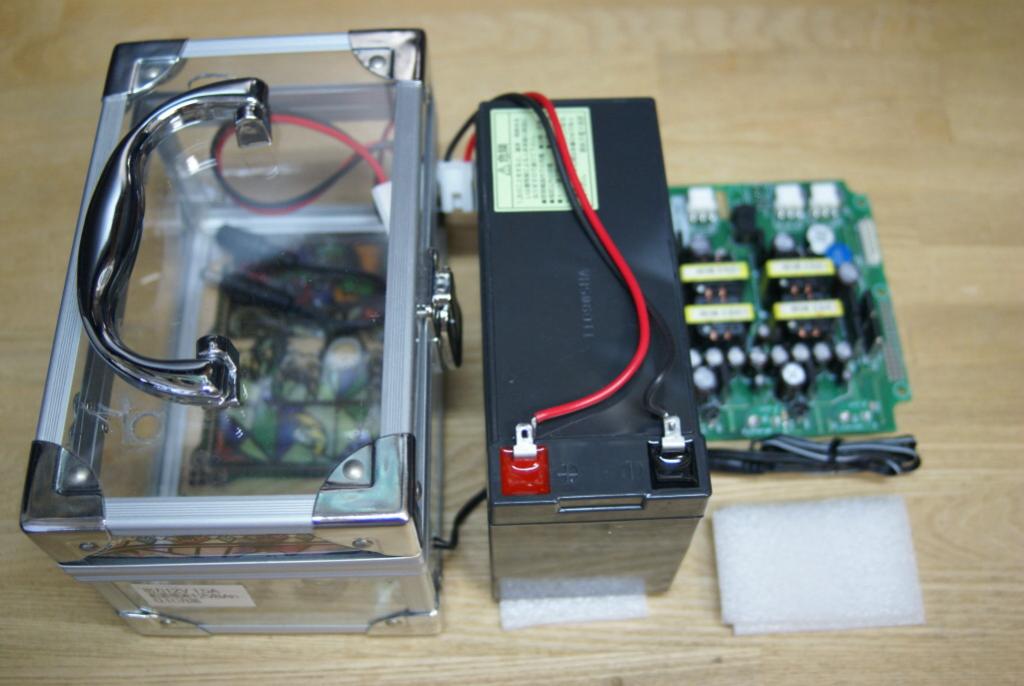

ユニット：FA-UPD12R01R5B12R8R0C13R6R80
器機：Buffalo LS-V2.0TLJ
器機の電圧電流：12V 910～1080mA
バッテリー：LONG 12V8Ah鉛蓄電池
筐体：ニトリアクリルケース18*11*11
ハウジングAssy：AQ-C39
ジャック類：φ2.1mmセンター(＋)

対応器機はNAS LS-V2.0TLJの他
NAS Buffalo LS-V500TLJ
NAS Buffalo LS-V1.0TLJ
NAS Buffalo LS-V1.5TLJ
NAS Buffalo LS-V3.0TLJ
NAS Buffalo LS-V4.0TLJ
WiFi AP Buffalo WZR-HP-AG300
ルーター NTT東/西日本 PR-200NE
ルーター NTT東/西日本 PR-400NE
　・・・などに応用できます。

PR-200NE/400NEのジャックはEIAJ#4

無線LAN親機への応用

WiFi AP(アクセスポイント)を3.5時間以上バックアップできます。

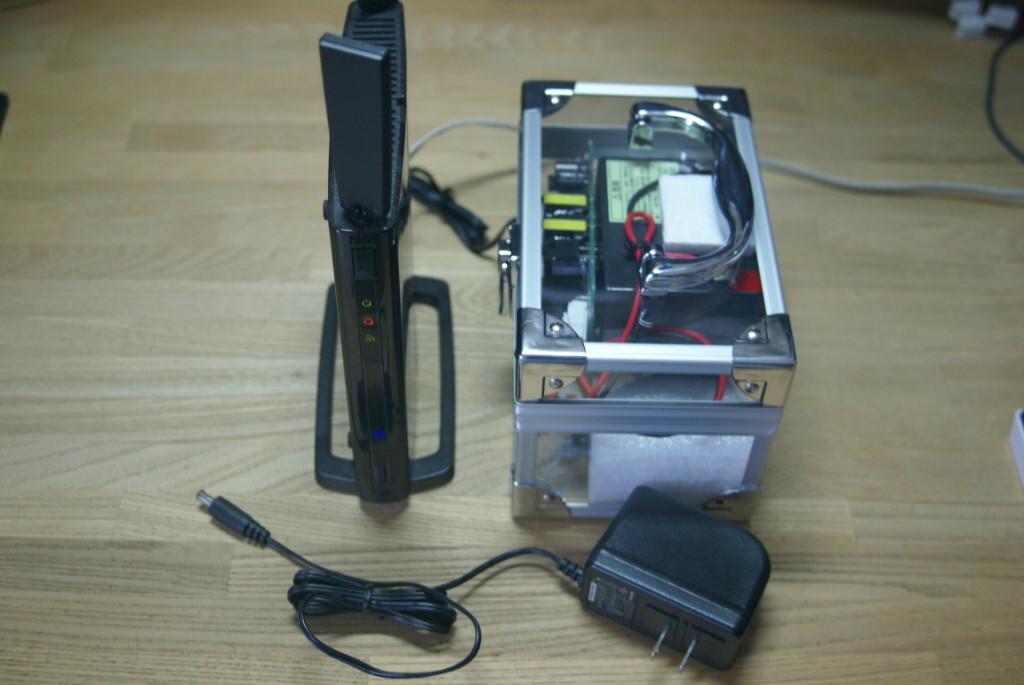

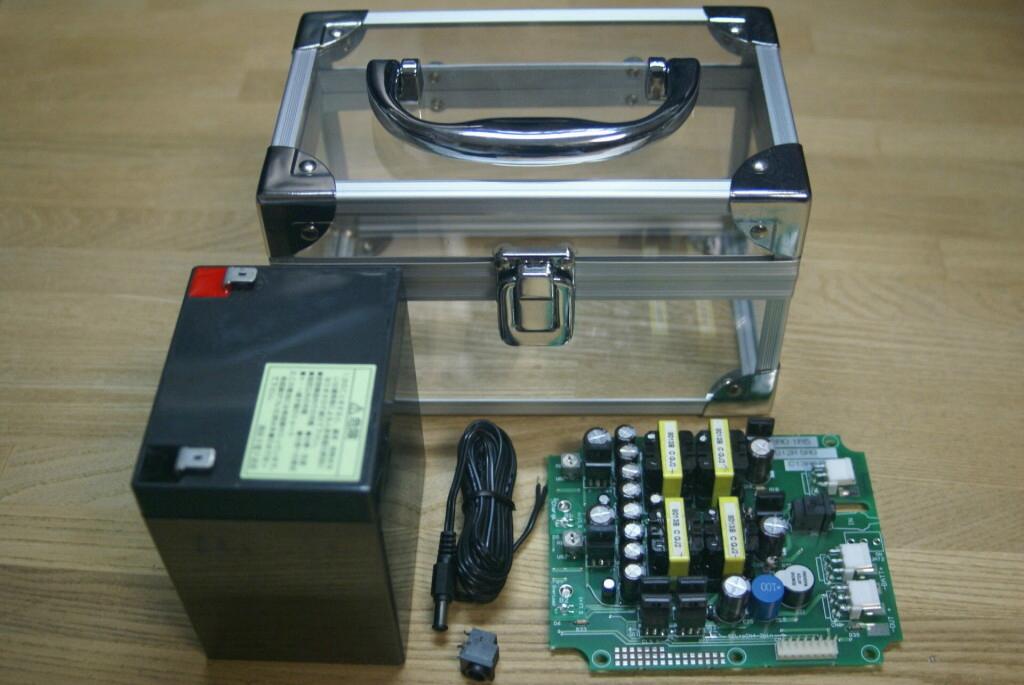

ユニット：FA-UPD12R01R5B12R5R0C13R6R50
器機：Buffalo WZR-HP-AG300
器機の電圧電流：12V 220～1000mA
バッテリー：LONG 12V5Ah鉛蓄電池
筐体：ニトリアクリルケース18*11*11
ハウジングAssy：AQ-C39
ジャック類：φ2.1mmセンター(＋)

対応器機はWiFi APの他
NAS Buffalo LS-V500TLJ
NAS Buffalo LS-V1.0TLJ
NAS Buffalo LS-V1.5TLJ
NAS Buffalo LS-V2.0TLJ
NAS Buffalo LS-V3.0TLJ
NAS Buffalo LS-V4.0TLJ
ルーター NTT東/西日本 PR-200NE
ルーター NTT東/西日本 PR-400NE
　・・・などに応用できます。

PR-200NE/400NEのジャックはEIAJ#4

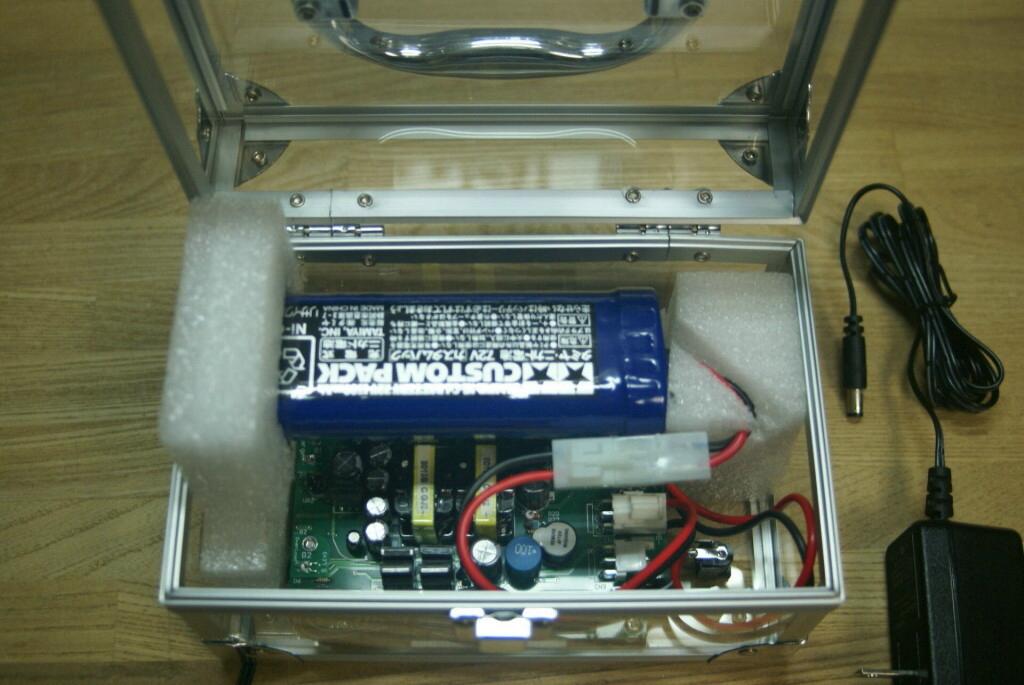

ネットワークカメラへの応用例

屋外に設置した測定器の遠隔監視に30分以上ワイヤレスでつかえるシステムです。
線量計の液晶画面を写し屋内で測定値の取込みなど。

充電電流と器機消費電流の合計がACアダプターの容量値を越えますので充電中は器機のDCジャックからプラグを抜いて使用します。

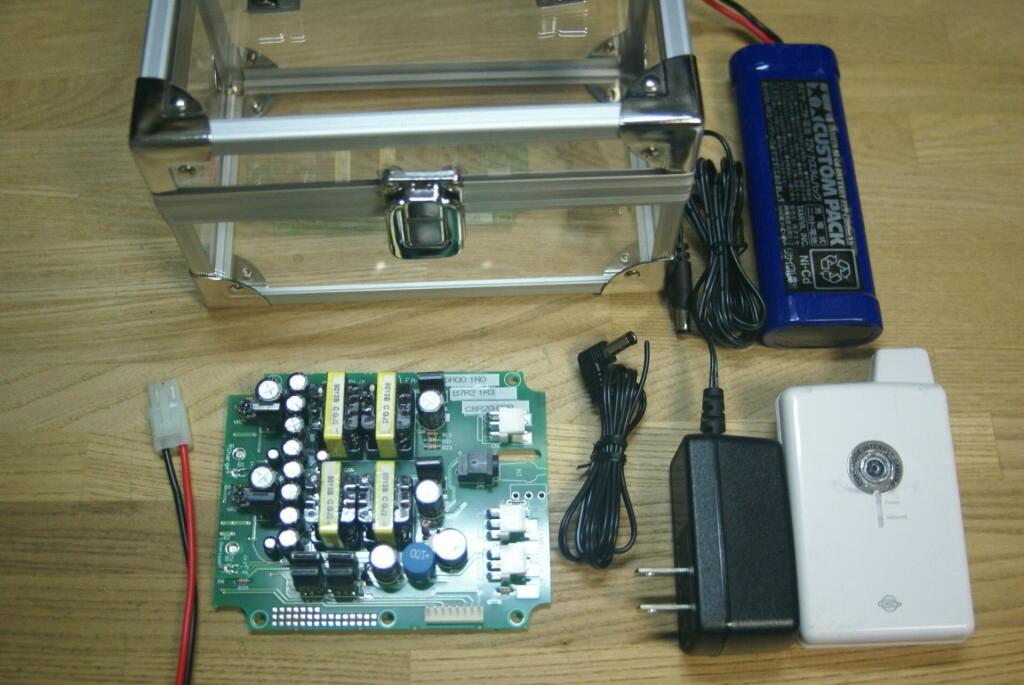

ユニット：FA-UPD5R001R0B7R21R3C8R58R39
器機：Planex CS-W05N
器機の電圧電流：5V 900mA
バッテリー：タミヤ 7.2V1300mAh Ni-Cd
筐体：ニトリアクリルケース18*11*11
ハウジングAssy：AQ-C39
ジャック類：φ2.5mmセンター(＋)

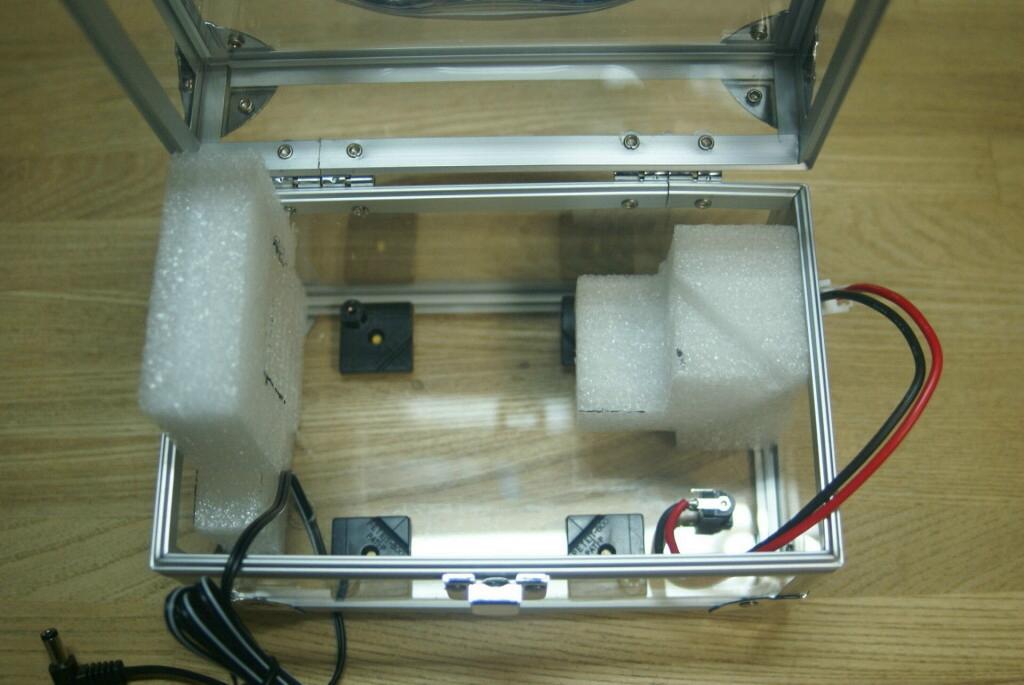

筐体内の部材の固定には発砲ポリエチレン等の緩衝材を加工し両面テープでケースに貼り付けます。

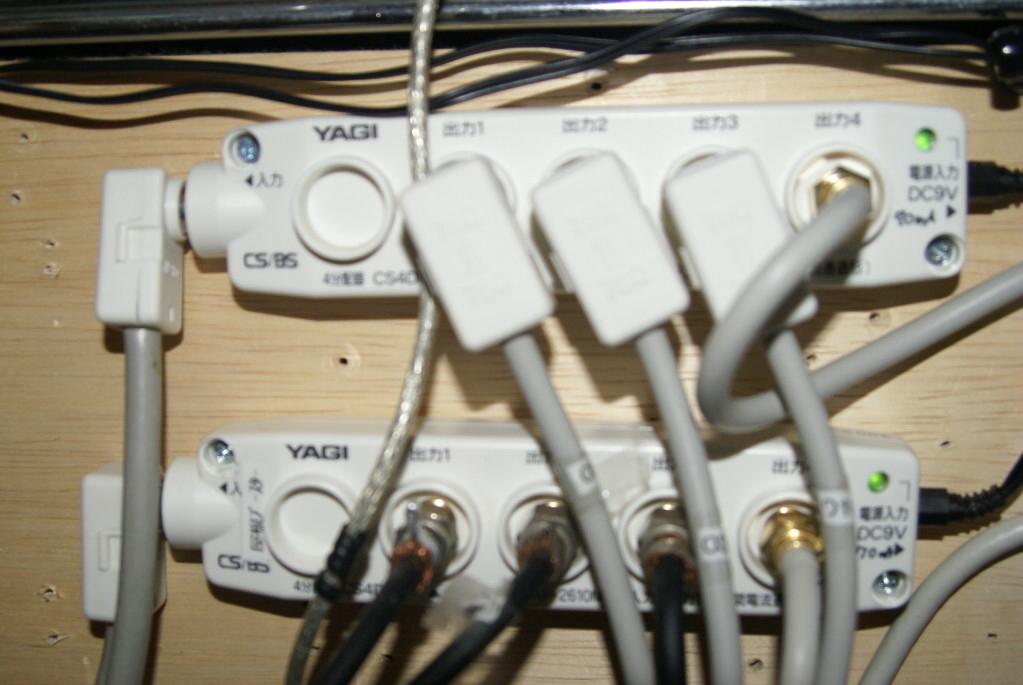

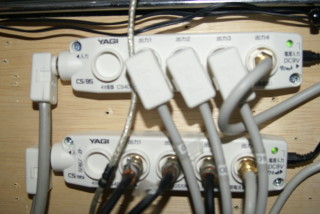

アンテナブースターへの応用例

DC入力式のブースター分配機への応用です。
2台まとめてバックアップします。
7時間のバックアップが可能です。

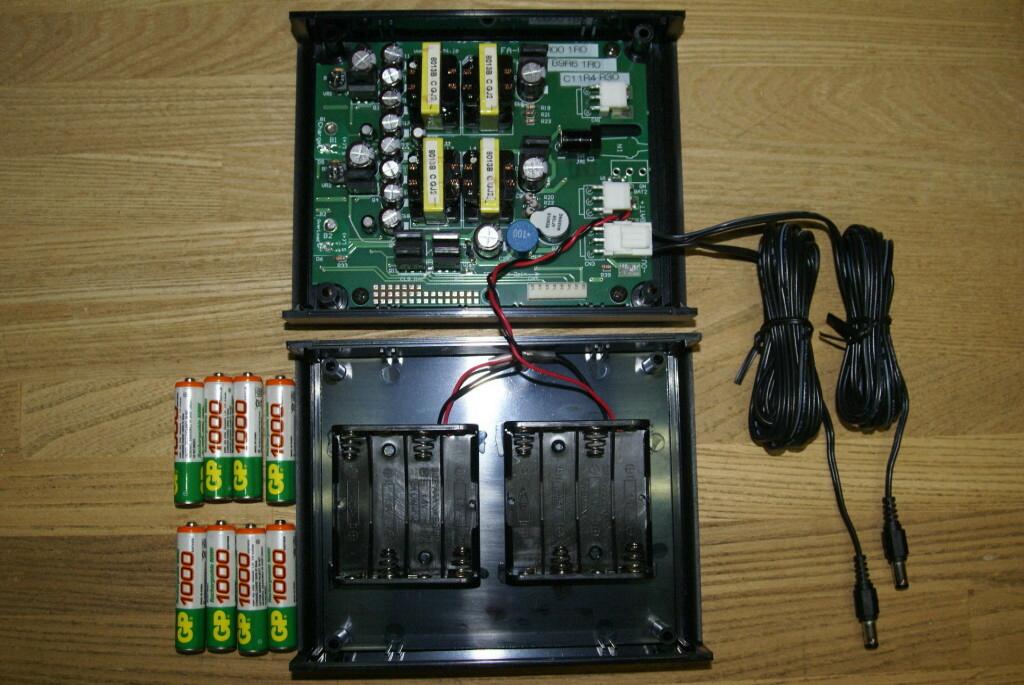

ユニット：FA-UPD9R001R0B9R61R0C11R4R30
器機：YAGI CS4DBT-D
器機の電圧電流：9V 70mA×2
バッテリー：GP 1.2V1000mAh Ni-MH8セル
バッテリーホルダー：4セル蓋なし×2個
ハウジングAssy：AQ-C39
筐体：タカチ SY-110B(AQ-C41)
ジャック類：EIAJ#3センター(＋)
ACアダプター：9V1.3A

兄弟機種の紹介
直流UPS機能にピークシフト機能を加え，電気代が安い夜間電力の利用や消費電力60Wまでのディスクトップパソコンの長時間バックアップを可能としたFA-UHシリーズを開発しました。FA-UHシリーズへのリンク
