AQ-PJ24SHT 高効率調光制御一体型蛍光灯インバーター |
| 型番 AQ-PJ24SHT
付属品・取扱説明書は添付されません。
|
|
||||||||||||||||||||||||
| 適応ランプ
24型24Wツイン3管 FHT24* 1灯 |
電源電圧 AC100～120(220)V±10% | ||||||||||||||||||||||||
| サイズ
192×45×30mm(部品高さ) 基板下部品リード5mm以下 重量：170g |
|||||||||||||||||||||||||
| 使用部品変更のお知らせ
コモンモードチョーク等のEMIパーツ入手難の為2022年3月出荷分より設計変更を行いました。 変更の対象はL1,L3L4,L5となります。 |
|||||||||||||||||||||||||

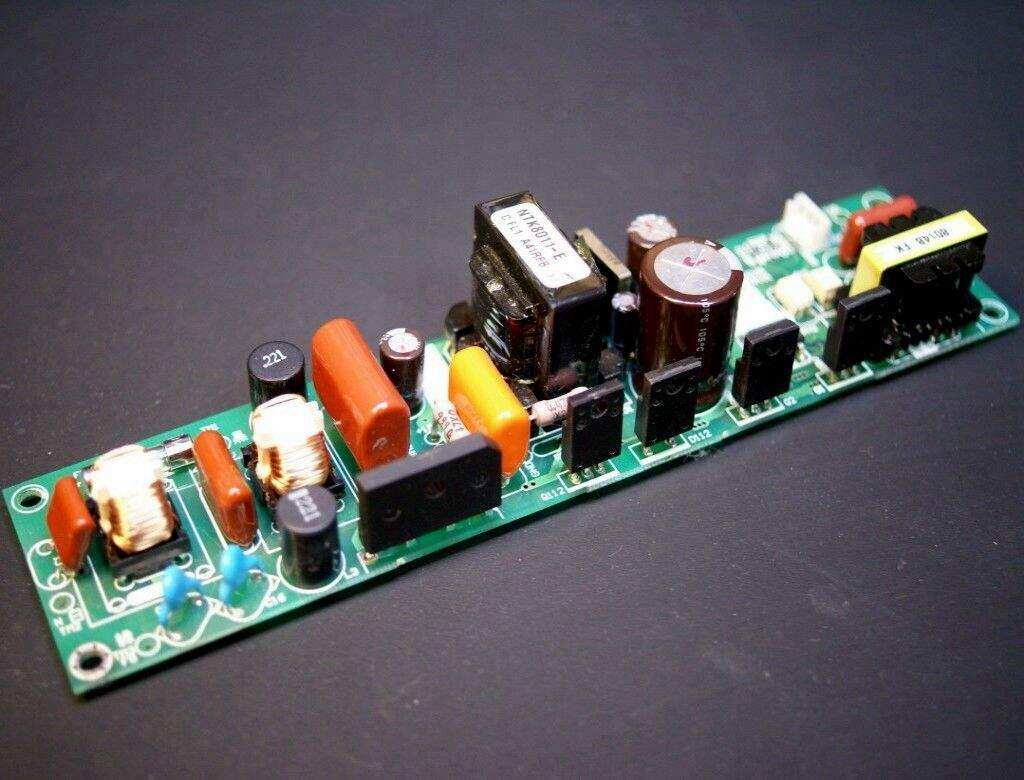

製品外観 クリックで拡大
 |

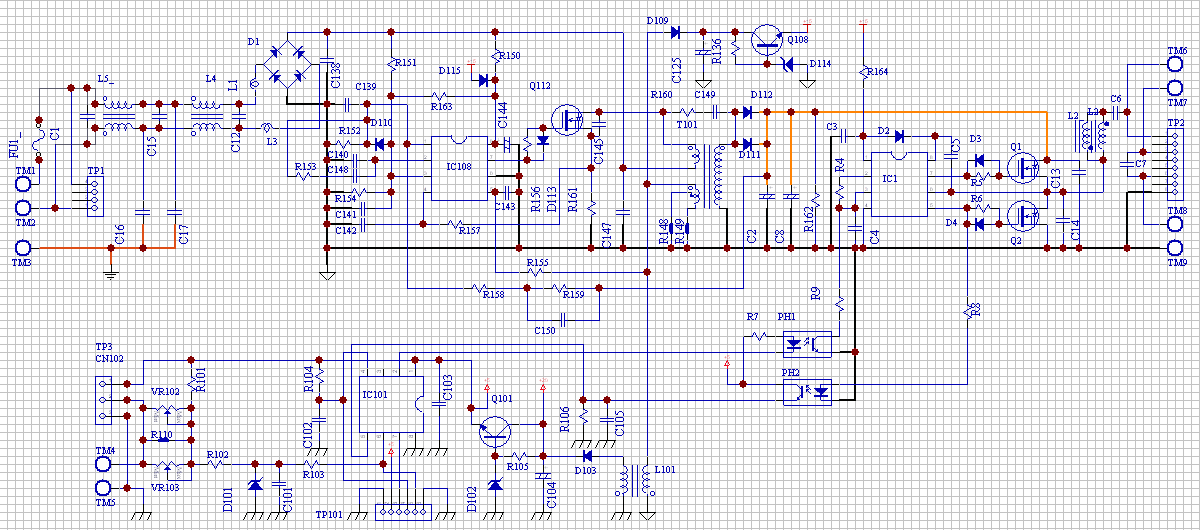

回路図 クリックで拡大
 |
||||||||||||||||||||||||
| 特徴
・双方向スローレスポンスタイプ調光コントローラーを搭載しており，5%～100%の範囲で調光ができます。 ・外部VR端子には日圧� 3Pコネクターを採用しております。 ・力率改善回路(PFC)を搭載しており，高力率です。 ・RCCコンバーター方式のPFC回路なので突入電流がありません。 ・総出力で42Wまで，単灯対応です。 ・内部高圧電源が安定化されており，電源電圧の変動や瞬停があっても出力変動は皆無です。 ・出力ポート，入力ポートは全てバラ線半田付け端子を採用しております。 ・ラインフィルターを2段搭載しており雑音端子電圧VCCI ClassB のクリアーは比較的容易です。 ◆ 双方向調光制御仕様「PWM_specifications.pdf」 ◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。 ◆ 機種選定は，蛍光灯toインバーター・ソケット「機種選定ウイザード」で。 ◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」 注1）エンジニア向けコンテンツ「調光制御回路設計要項」にある調光範囲20%～100%を逸脱するものです。 20%以下の調光についてはランプ寿命，デバイス温度上昇なとに充分御留意しながら設計検証してください。 注2）PWM調光方式の為，画像処理で調光を行うことはできません。 注3）始動予熱機能は有しておりません。 注4）付属品や取り扱い説明書は添付されません。 | |||||||||||||||||||||||||
| 回路機能の分類
効率：高効率，力率：高力率， ランプ駆動：高周波励起式並列多灯LC直列共振方式，インバーター：他励発振方式 調光：スローレスポンスPWM方式調光コントローラー搭載，予熱回路：非搭載 |
|||||||||||||||||||||||||
