AQ-LN18S_Rev2 小型蛍光灯インバーター

型番 AQ-LN18S_Rev2
付属品・取扱説明書は添付されません。
接続ケーブル等は全て別売となります。
単価
    本体価格 (税込価格)
  数量 1pc 〜19pcs 2,300 円 (2,484 円)
  数量20pcs〜49pcs 1,980 円 (2,138.4 円)
  数量50pcs〜99pcs 1,800 円 (1,944 円)
  数量100pcs以上 1,760 円 (1,900.8 円)
 消費税は本体価格の合計から計算し四捨五入にて端数を丸めます。
適応ランプ
20型18W FL20SS*/18 FCL20*/18 1灯
20型20W FL20* FLR20* FCL20* 1灯
15型15W FL15* FCL15* 1灯
20型20W直管型殺菌灯 GL20 1灯
15型15W直管型殺菌灯 GL15 1灯
13型13W流水殺菌灯 GL13Q 1灯
電源電圧 AC100V
サイズ
W62.5mm×D35mm×H22mm(部品高さ)
基板下部品リード5mm以下
重量:35g
注文 注文数 個
Rev1・Rev2相違点
 Rev1とRev2の違いについてのコンテンツを用意いたしました。
製品外観 クリックで版図
外観

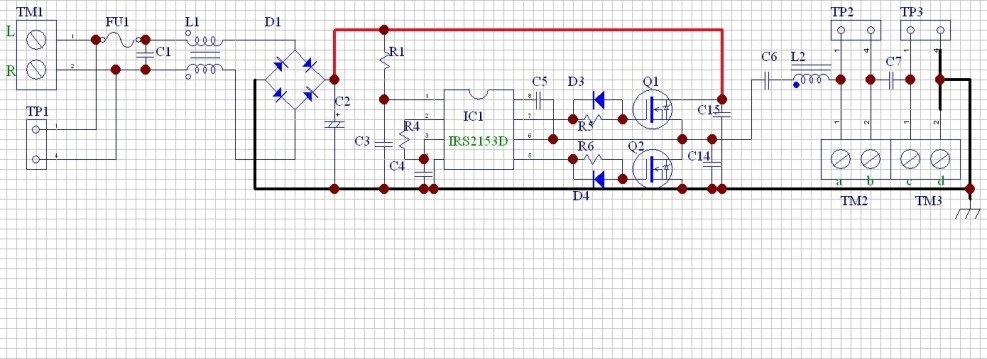

回路図 クリックで拡大
回路図
特徴
・市販の器具に内蔵されている重たい安定器(トランス)と入れ替える事により軽量で発熱が少なく,照度が2割アップします。
・グロー管不要です。
・消費電力は1割減の省エネ。
・グロースターター式の器具で点灯しなくなった蛍光管もインバーターでは使用できる寿命延命効果もあります。
・ネジ式の端子採用で半田付け不要です。
関連資料
◆ 設計変更のお知らせ ◆ ボズシ工房インバーターの特徴 ◆ Tips 蛍光灯のTips
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
注1)ラインフィルター1段搭載機種です。VCCIClassA/B端子電圧のクリアーには2段必要な場合があります。
注2)AC100V電源専用です。電源電圧変動±10%にて出力電力約±7%の変動となります。
注3)付属品や取り扱い説明書は添付されません。
回路機能の分類
効率:高効率,力率:低力率,
ランプ駆動:高周波励起式並列多灯LC直列共振方式,インバーター:他励発振方式
周辺部材 リンク先からはブラウザーの「戻る」釦で戻ってください。
ACコード 基板スペーサー 蛍光灯ソケット 延長コード(4芯キャプタイヤ)
AQ-C02 AQ-C05 AQ-K04
AQ-K02
AQ-C08
ソケット接続方法 直管     サークル管
「蛍光ランプの極性について」も御参照ください。
納入仕様書
納入仕様書:AQ-LN18S_specifications.pdf
アドビリーダー最新版の入手先はこちら・・・http://get.adobe.com/jp/reader/
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
