予熱調光制御ポート付きインバーター since2013/9/2

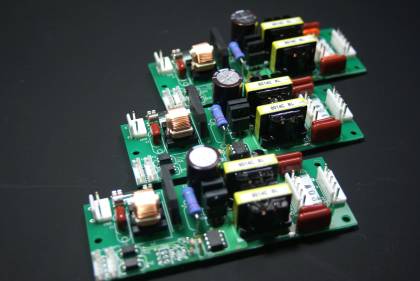

製品外観
外観
サイズWDH/重量,他
重量  2灯用:96g
サイズ W124mm×D45mm×H28mm
    (※Hは部品高さ)
    基板下部品リード4mm以下
分類
◆ 蛍光灯インバーター
◆ 予熱調光制御ポート付き
◆ 低力率
◆ 単相100V入力
◆ 出力(1〜2灯)
採番規則
例 AQ−FN 18 W T −D16 _K
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄  ̄ ̄ ̄ ̄  ̄ ̄
    │    │ │ │  │   └──── _K:オプションコード 例は未定義
    │    │ │ │  └────── −D16:駆動電力 例は16W駆動(定格と同一は略)
    │    │ │ └──────────── T:蛍光管種別 例はツイン管(直管は略)
    │    │ └────────────── W:灯数 例は2灯
    │    └─────────────── 18:蛍光灯形式 例は18型
    └───────────────── AQ−FN:シリーズ名
 シリーズ全機種,標準仕様で付属品は添付されません。
 当該シリーズは電源入力・蛍光管出力・予熱・調光制御ポート共にコネクター接続です。御注意ください。
 詳細は下表から各機種の型番をクリックしてください。
Rev1→Rev2.0切替
 Rev1とRev2.0の違いについてのコンテンツを用意いたしました。
 2017/5/NよりRev1からRev2.0へ切替を行っております。
 切替は自然切替となり,Rev1の在庫が無くなり次第にRev2.0へ移行します。
 型番および単価の変更はありません。
AQ-FNシリーズ既製品
AQ-FN10W
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1〜2灯
AQ-FN13WT
13型13Wツイン管 FPL13*
13型13Wツイン2パラレル管 FML13*
13型13Wツイン2管 FDL13*
13型13WU字型 FUL13*
1〜2灯
AQ-FN15W
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1〜2灯
AQ-FN16WHT
16型ツイン3管 FHT16*
1〜2灯
AQ-FN16WH-D23
16型Hf直管23W駆動 FHF16*
1〜2灯
2017/15/11機種追加
AQ-FN18WT
18型ツイン管 FPL18*
18型ツイン2パラレル管 FML18*
18型ツイン2管 FDL18*
18型U字管 FUL13*
1〜2灯
AQ-FN20W
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1〜2灯
AQ-FN24WH
24型Hf直管 FHT24SE*
1〜2灯
AQ-FN25W
25型直管 FL25SS*
1〜2灯
AQ-FDシリーズとの相違点
● AQ-FDシリーズ倍電圧整流,AQ-FNシリーズブリッジ整流コンデンサーインプット方式です。
● 電圧の低い短サイズのランプに対応し電源ON時の予熱モードスキップが起きにくくなります。
● インバーター部の外形寸法および取り付け穴の位置はAQ-FD,AQ-FTシリーズと同等です。
特徴
軽量で発熱が少なく,一般の銅鉄型安定器に比べ照度が2割アップ
グロー管不要消費電力は銅鉄型対比で1割以上お得です。
始動予熱ポートを持っており,点灯/消灯の頻度が多い使い方でも,蛍光灯の定格寿命と同程度の寿命特性が得られます。
当該ユニットに制御回路を付加することで複数のランプ同期調光することができます。
AQ-GGシリーズと連携することで同一の蛍光灯或いは異種の蛍光灯を同期調光することができます。
ブラックライトの調光制御や殺菌灯電力制御カメラ撮影フリッカー・フリー光源などに有効です。
基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ 3灯以上のシステム構成は「AQ-FNシステム構成」
◆ 予熱機能についての説明「予熱機能の説明」
◆ PWMインターフェース技術情報「予熱調光コントローラー制御仕様」
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
注1)PWM調光方式の為,画像処理で調光を行うことはできません。
注2)単独で予熱調光制御は出来ません。予熱調光制御は別途制御回路が必要です。
注3)ラインフィルター搭載ですが端子電圧VCCIClassBのクリアーには外部に別途設置を要する場合があります。
注4)付属品や取り扱い説明書は添付されません。
Tips
◆ 設計変更のお知らせ ◆ ボズシ工房インバーターの特徴
◆ Tips 蛍光灯の種類 ◆ TipsW数=明るさではありません ◆ TipsText
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
