エントランス → 製品情報 → 蛍光灯インバーター → FA-LNシリーズ

小型直流12V電源殺菌灯インバーター since2022/3/8

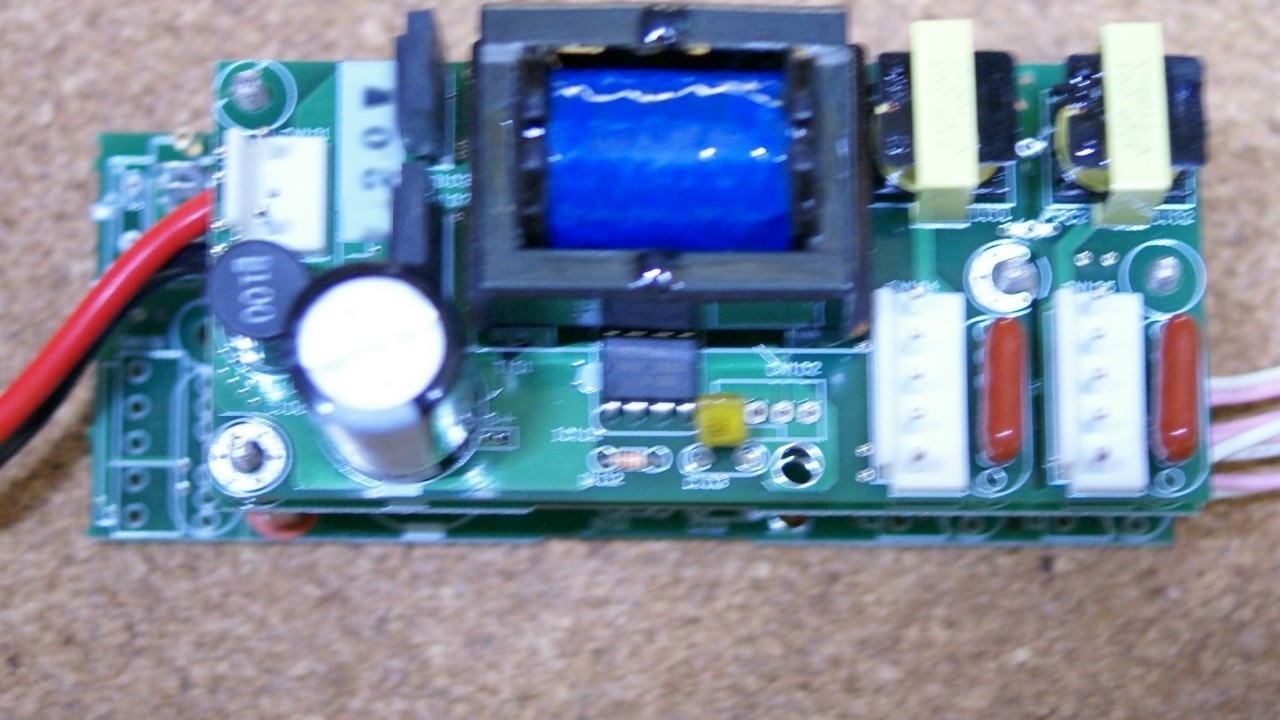

製品外観
FA-LN(オープンフレーム)
FA-LN外観

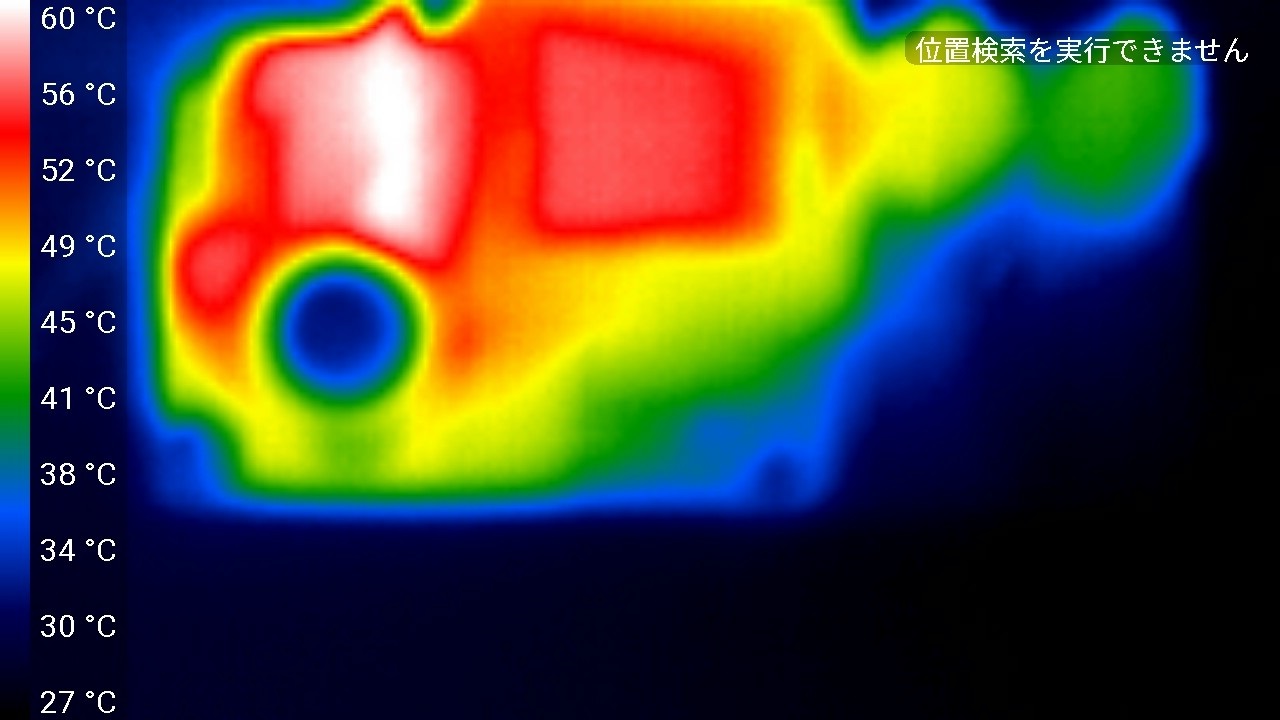

シリーズ内ワーストモデルのFA-LD20W温度上昇分布・・・
温度上昇
FA-LN20W温度分布
3hエージング後(外気温25℃)
採番規則
例 FA−LN 16 W HT −D23  ・・・・例は実在しません
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄ ̄  ̄ ̄ ̄ ̄
    │    │ │ │   │
    │    │ │ │   └──── −D23:駆動電力 例は23W駆動(定格と同一は略)
    │    │ │ └────────── HT:蛍光管種別 例はHfツイン3管(直管は略)
    │    │ └───────────── W:灯数 例は2灯
    │    └────────────── 16:蛍光灯形式 例は16型
    └──────────────── FA−LN:シリーズ名
 DC12V安定化電源で使用してください。バッテリーでの使用は推奨できません。
 詳細は下表から各機種の型番をクリックしてください。
FA-LN04S
4型4W直管 FL4*
4型4W直管型殺菌灯 GL4
1灯
FA-LN04W
4型4W直管 FL4*
4型4W直管型殺菌灯 GL4
1〜2灯
FA-LN06S
6型6W直管 FL6*
6型6W直管型殺菌灯 GL6
1灯
FA-LN06W
6型6W直管 FL6*
6型6W直管型殺菌灯 GL6
1〜2灯
FA-LN08S
8型8W直管 FL8*
8型8W直管型殺菌灯 GL8
1灯
FA-LN08W
8型8W直管 FL8*
8型8W直管型殺菌灯 GL8
1〜2灯
FA-LN10S
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1灯
FA-LN10W
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1〜2灯
FA-LN15S
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1灯
FA-LN15W
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1〜2灯
FA-LN20S
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1灯
FA-LN20W
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1〜2灯
Tips
◆ 設計変更のお知らせ  ◆ ボズシ工房インバーターの特徴
◆ Tips 蛍光灯の種類  ◆ TipsW数=明るさではありません ◆ TipsText
特徴
スターター管でもラピッド管でもグロー管不要です。
基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
1灯用のユニットのフットプリントはr=58mmの半円以内に収める事ができますので,
内径58mmの筒に2枚のユニットが収納できます。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
仕様
1灯用サイズ :W80×D45×H27mm
2灯用サイズ :W96×D45×H27mm
       (Hは部品高さ)
定格電源電圧:12V±5%
電源電圧範囲:10.5V〜14.8V
効率    :約85%
出力    :ランプ定格電力±15%
●改良の為,予告なしに仕様変更をする場合があります。
●温度設計はユーザー様の責任において設定する様にお願いします。各部材の温度上昇は基板の設置されている筺体環境により左右され,回路の寿命に大きく影響を与えます。蛍光管とインバーターを密閉構造にて同一筺体に内蔵される場合には,蛍光管からの発熱を考慮した上,温度上昇試験を行って下さる様,お願い致します。
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
取り扱い説明書
(カラー版)はこちら・・・・・・・・PDF形式取り扱い説明書。
