予熱調光ポート付きマイクロパワー蛍光灯インバーター since2016/4/21

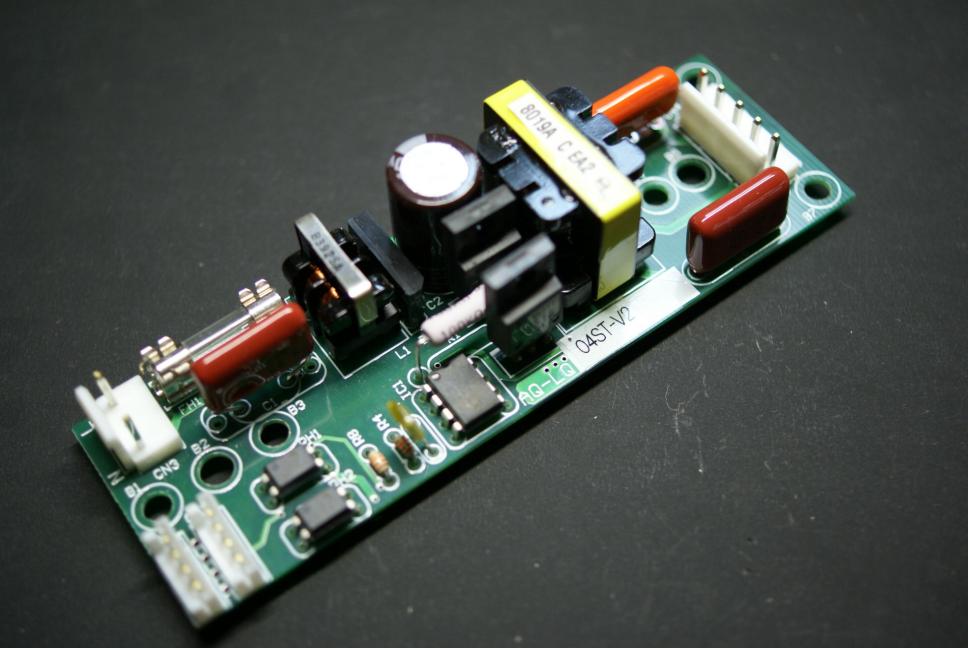

製品外観
外観
サイズWDH/重量,他
重量  50g
サイズ W112mm×D35mm×H21mm
    (※Hは部品高さ)
    基板下部品リード5mm以下
分類
◆ 蛍光灯インバーター
◆ 低力率
◆ 予熱調光ポート付き
◆ 単相200V入力
◆ 1灯用
採番規則
例 AQ−LQ 16 S H −V2 D23
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄  ̄ ̄ ̄  ̄ ̄ ̄
    │    │ │ │  │   └─── D23:駆動電力 例は23W駆動(定格と同一は略)
    │    │ │ │  └─────── −V2:電源電圧 例はAC200V
    │    │ │ └──────────── H:蛍光管種別 例は高周波Hf管(直管は略)
    │    │ └────────────── S:灯数
    │    └─────────────── 16:蛍光灯形式 例は16型
    └───────────────── AQ−LQ:シリーズ名
 シリーズ全機種,標準仕様で付属品は添付されません。
 当該シリーズは電源入力・蛍光管出力・予熱・調光制御ポート共にコネクター接続です。御注意ください。
 詳細は下表から各機種の型番をクリックしてください。
AQ-LQシリーズ既製品
AQ-LQ04S-V2
4型4W直管 FL4*
4型4W直管型殺菌灯 GL4
1灯
AQ-LQ04ST-V2
4型4Wツイン管 FPL4*
1灯
AQ-LQ06S-V2
6型6W直管 FL6*
6型6W直管型殺菌灯 GL6
1灯
AQ-LQ06ST-V2
6型6Wツイン管 FPL6*
6型6WU字管 FUL6*
1灯
AQ-LQ08S-V2
8型8W直管 FL8*
8型8W直管型殺菌灯 GL8
1灯
AQ-LQ09ST-V2
9型9Wツイン管 FPL9*
9型9Wツイン2パラレル管 FML9*
9型9Wツイン2管 FDL9*
9型9WU字型 FUL9*
1灯
AQ-LQ09SC-V2
9型9Wサークル管 FCL9*
1灯
AQ-LQ10S-V2
10型10W直管 FL10*
10型10W直管型殺菌灯 GL10
1灯
AQ-LQ13ST-V2
13型ツイン管 FHT13*
13型13Wツイン2パラレル管 FML13*
13型13Wツイン2管 FDL13*
13型13WU字型 FUL13*
1灯
AQ-LQ15S-V2
15型15W直管 FL15*
15型15W直管型殺菌灯 GL15
15型15Wサークル管 FCL15*
1灯
AQ-LQ16SHT-V2
16型ツイン3管 FHT16*
1灯
AQ-LQ16SH-V2D23
16型Hf直管23W駆動 FHF16*
1灯
AQ-LQ18ST-V2
18型18Wツイン管 FPL13*
18型18Wツイン2パラレル管 FML13*
18型18Wツイン2管 FDL13*
18型18WU字型 FUL13*
1灯
AQ-LQ20S-V2
20型18W直管 FL20*/18
20型20W直管型殺菌灯 GL20
20型18Wサークル管 FCL20*/18
20型20W直管 FL20*
20型20Wラピッド管 FLR20*
1灯
AQ-LQ23SP-V2
23型Hfツイン管 FHP23*
1灯
特徴
軽量で発熱が少なく,一般の銅鉄型安定器に比べ照度が2割アップ
グロー管不要消費電力は銅鉄型対比で1割以上お得です。
始動予熱ポートを持っており,点灯/消灯の頻度が多い使い方でも,蛍光灯の定格寿命と同程度の寿命特性が得られます。
当該ユニットに制御回路を付加することで調光制御することができます。
ブラックライトの調光制御や殺菌灯電力制御カメラ撮影フリッカー・フリー光源などに有効です。
基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ 予熱機能についての説明「予熱機能の説明」
◆ エンジニア向けコンテンツ「調光制御回路設計要項」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
注)付属品や取り扱い説明書は添付されません。
Tips
◆ 設計変更のお知らせ ◆ ボズシ工房インバーターの特徴
◆ Tips 蛍光灯の種類 ◆ TipsW数=明るさではありません ◆ TipsText
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
