AQ-FQ25Y-V2 マイクロパワー蛍光灯インバーターAQ-FQシリーズ |
| 型番 AQ-FQ25Y-V2
付属品・取扱説明書は添付されません。
|
|
|||||||||||||||||||||||||
| 適応ランプ
25型25W直管 FL25* 1〜3灯 |
電源電圧 AC200V | |||||||||||||||||||||||||
| サイズ
192×45×33mm(部品高さ) 基板下部品リード5mm以下 重量：161g |
||||||||||||||||||||||||||

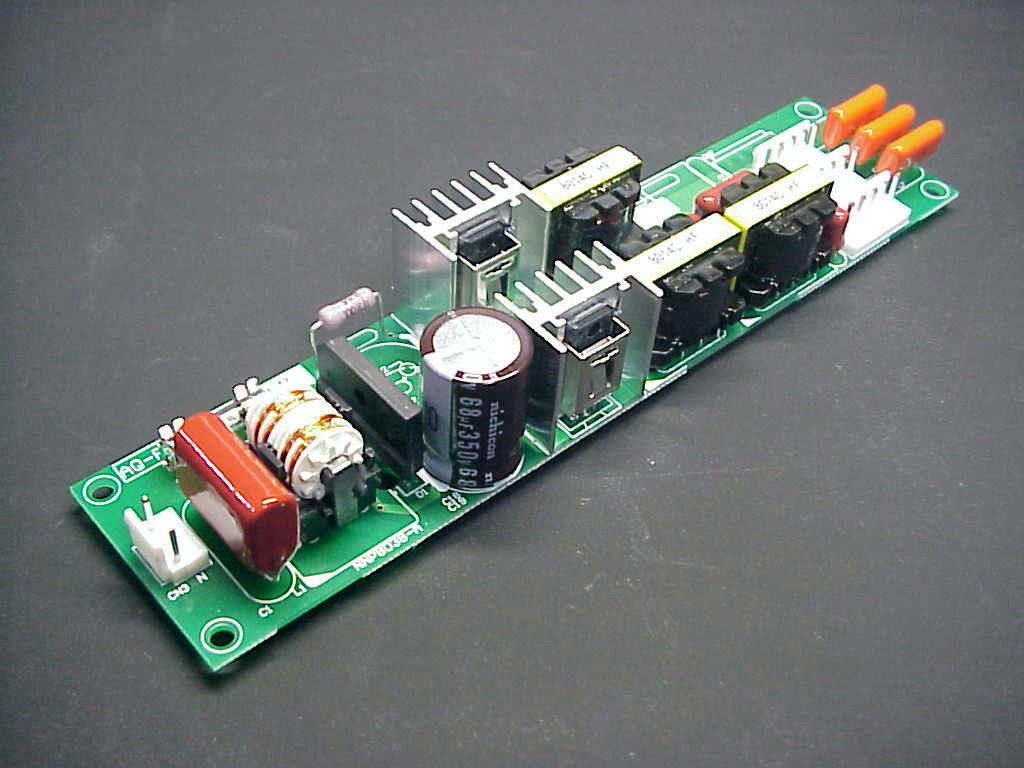

製品外観 クリックで拡大
 |

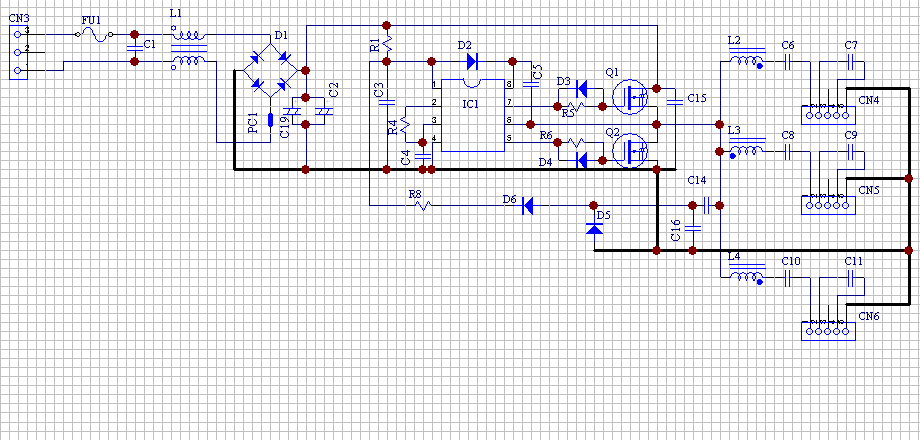

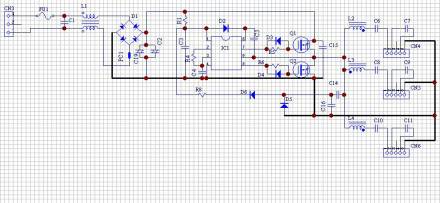

回路図 クリックで拡大
 |
|||||||||||||||||||||||||
| 特徴
・MOS-FETの放熱器で過負荷に強く雰囲気温度が高くても故障しにくくなっております。 ・総出力で90Wまで対応可能です。 ・基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。 ・ラインフィルターを搭載しており雑音端子電圧VCCI ClassB のクリアーは比較的に容易です。 ◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。 ◆ 機種選定は，蛍光灯toインバーター・ソケット「機種選定ウイザード」で。 ◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」 注1)PWM調光用の制御ポートは実装しておりません。 注2)始動予熱機能は有しておりません。 注3)付属品や取り扱い説明書は添付されません。 注4)電源電圧変動±10%にて出力電力約±7%の変動となります。 |
||||||||||||||||||||||||||
| 回路機能の分類
効率：高効率，力率：低力率， ランプ駆動：高周波励起式並列多灯LC直列共振方式，インバーター：他励発振方式 調光ポート：非搭載，予熱回路：非搭載 |
||||||||||||||||||||||||||
