マイクロパワー蛍光灯インバーターAQ-FQシリーズ Since2009/1/5

製品外観
外観
サイズWDH/重量,他
重量  2灯用:130g,4灯用:190g
サイズ W192mm×D45mm×H33mm
    (※Hは部品高さ)
    基板下部品リード5mm以下
分類
◆ 蛍光灯インバーター
◆ 低力率
◆ 単相100V入力
◆ (-V2)単相200V入力
◆ 多灯出力(2〜4灯)
採番規則
例 AQ−FQ 24 Y HT −V2 _S00 ・・・・例は実在しません
   ̄ ̄ ̄ ̄ ̄  ̄ ̄  ̄  ̄ ̄  ̄ ̄ ̄  ̄ ̄ ̄ ̄
    │    │ │  │  │    └ _S00:顧客コード オプションコード(汎用は省)
    │    │ │  │  └────── −V2:電源電圧 例は200V 100V用は略
    │    │ │  └────────── HT:蛍光管種別 例はHfツイン3管(直管は略)
    │    │ └────────────── Y:灯数 例は3灯
    │    └─────────────── 24:蛍光灯形式 例は24型
    └───────────────── AQ−FQ:シリーズ名
 シリーズ全機種,取説・付属品は添付されません。
 当該シリーズは電源入力・蛍光管出力・共にコネクター接続です。御注意ください。
 詳細は下表から各機種の型番をクリックしてください。
AQ-FQシリーズ既製品
AQ-FQ06QT
AC100V
AC100V 6型6Wツイン1管 FPL6*
AC100V 6型6WU字管 FUR6*
1灯〜4灯
2009/8/1機種追加
AQ-FQ06QT-V2
AC200V
6型6Wツイン1管 FPL6*
6型6WU字管 FUL6*
1灯〜4灯
2009/8/1機種追加
AQ-FQ10Q
AC100V
10型10W直管 FL10*
10型10W直管殺菌灯 GL10*
1灯〜4灯
2009/8/1機種追加
AQ-FQ10Q-V2
AC200V
10型10W直管 FL10*
10型10W直管殺菌灯 GL10*
1灯〜4灯
2009/8/1機種追加
AQ-FQ15Q
AC100V
15型15W直管 FL15*
15型15Wサークル管 FCL15*
15型15W直管殺菌灯 GL15*
1灯〜4灯
2010/10/5機種追加
AQ-FQ15Q-V2
AC200V
15型15W直管 FL15*
15型15Wサークル管 FCL15*
15型15W直管殺菌灯 GL15*
1灯〜4灯
2010/10/5機種追加
AQ-FQ16YH-D23
AC100V
16型16W/23W直管高周波専用 FHF16*
1灯〜3灯
2012/1/11機種追加
AQ-FQ16YH-D23V2
AC200V 16型16W/23W直管高周波専用 FHF16*
1灯〜3灯
2012/1/11機種追加
AQ-FQ20Q
AC100V
20型20W直管 FL20*
20型20Wラピッド管 FLR20SS*
20型18W直管 FL20SS*/18
20型18Wサークル管 FCL20*/18
1灯〜4灯
AQ-FQ20Q-V2
AC200V
20型20W直管 FL20*
20型20Wラピッド管 FLR20SS*
20型18W直管 FL20SS*/18
20型18Wサークル管 FCL20*/18
1灯〜4灯
AQ-FQ24YH
AC100V
24型24W直管高周波専用 FHF24SE*
1灯〜3灯
2012/1/11機種追加
AQ-FQ24YH-V2
AC200V
24型24W直管高周波専用 FHF24SE*
1灯〜3灯
2012/1/11機種追加
AQ-FQ25Y
AC100V
25型25W直管 FL25*
1灯〜3灯
2012/1/11機種追加
AQ-FQ25Y-V2
AC200V
25型25W直管 FL25*
1灯〜3灯
2012/1/11機種追加
AQ-FQ28YT
AC100V
28型28Wツイン1管 FPL28*
1灯〜3灯
2011/7/10機種追加
AQ-FQ28YT-V2
AC200V
28型28Wツイン1管 FPL28*
1灯〜3灯
2011/7/10機種追加
AQ-FQ30W
AC100V
30型30W直管 FL30*
30型30Wサークル管 FCL30*
27型27Wツイン管 FPL27*,FML27*
27型27Wツイン管 FDL27*,FLR27*
1灯〜3灯
AQ-FQ30W-V2
AC200V
30型30W直管 FL30* 1灯〜2灯
30型30Wサークル管 FCL30*
27型27Wツイン管 FPL27*,FML27*
27型27Wツイン管 FDL27*,FLR27*
1灯〜3灯
AQ-FQ30Y
AC100V
30型30W直管 FL30*
30型30Wサークル管 FCL30*
27型27Wツイン管 FPL27*,FML27*
27型27Wツイン管 FDL27*,FLR27*
1灯〜3灯
2009/1/19機種追加
AQ-FQ30Y-V2
AC200V
30型30W直管 FL30*
30型30Wサークル管 FCL30*
27型27Wツイン管 FPL27*,FML27*
27型27Wツイン管 FDL27*,FLR27*
1灯〜3灯
2009/1/19機種追加
AQ-FQ30YG
AC100V
30型30W殺菌灯 GL30*
1灯〜3灯
2012/1/11機種追加
AQ-FQ30YG-V2
AC200V
30型30W殺菌灯 GL30*
1灯〜3灯
2012/1/11機種追加
AQ-FQ32W
AC100V
32型32W直管 FL32*
32型32Wサークル管 FCL32*
32型30Wサークル管 FCL32*/30
1灯〜2灯
2009/1/19機種追加
AQ-FQ32W-V2
AC200V
32型32W直管 FL32*
32型32Wサークル管 FCL32*
32型30Wサークル管 FCL32*/30
1灯〜2灯
2009/1/19機種追加
AQ-FQ35W
AC100V
35型35W直管 FL35*
1灯〜2灯
2012/1/11機種追加
AQ-FQ35W-V2
AC200V
35型35W直管 FL35*
1灯〜2灯
2012/1/11機種追加
AQ-FQ36WT
AC100V
36型36Wツイン1管 FPL36*
36型36Wツイン2パラレル管 FML36*
1灯〜2灯
2009/8/10機種追加
AQ-FQ36WT-V2
AC200V
36型36Wツイン1管 FPL36*
36型36Wツイン2パラレル管 FML36*
1灯〜2灯
2009/8/10機種追加
AQ-FQ40W
AC100V
40型40W直管 FL40*
40型40Wラピッド管 FLR40*
40型37W直管 FLR40SS*/37
40型36Wサークル管 FCL40*/36
1灯〜2灯
AQ-FQ40W-V2
AC200V
40型40W直管 FL40*
40型40Wラピッド管 FLR40*
40型37W直管 FLR40SS*/37
40型36Wサークル管 FCL40*/36
1灯〜2灯
AQ-FQ45WP
AC100V
45型45W Hfツイン管 FHP45*
1灯〜2灯
2009/1/19機種追加
AQ-FQ45WP-V2
AC200V
45型45W Hfツイン管 FHP45*
1灯〜2灯
2009/1/19機種追加
特徴
・マイクロ・パワー電源回路によりコンデンサーインプット方式でAC200Vに対応できます。
・MOS-FETの放熱器で過負荷に強く雰囲気温度が高くても故障しにくくなっております。
・総出力で90Wまで,対応可能です。
・基板への接続は全てコネクターなので故障などのリペアー作業は半田コテが不要です。
・ラインフィルターを搭載しており雑音端子電圧VCCI ClassB のクリアーは比較的に容易です。
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」で。
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
注1)PWM調光用の制御ポートは実装しておりません。
注2)始動予熱機能は有しておりません。
注3)付属品や取り扱い説明書は添付されません。
注4)電源電圧変動±10%にて出力電力約±7%の変動となります。
マイクロ・パワー電源回路
マイクロ・パワー電源回路とはインバーターに搭載されたドライバーICの低圧電源の生成に関わるものです。

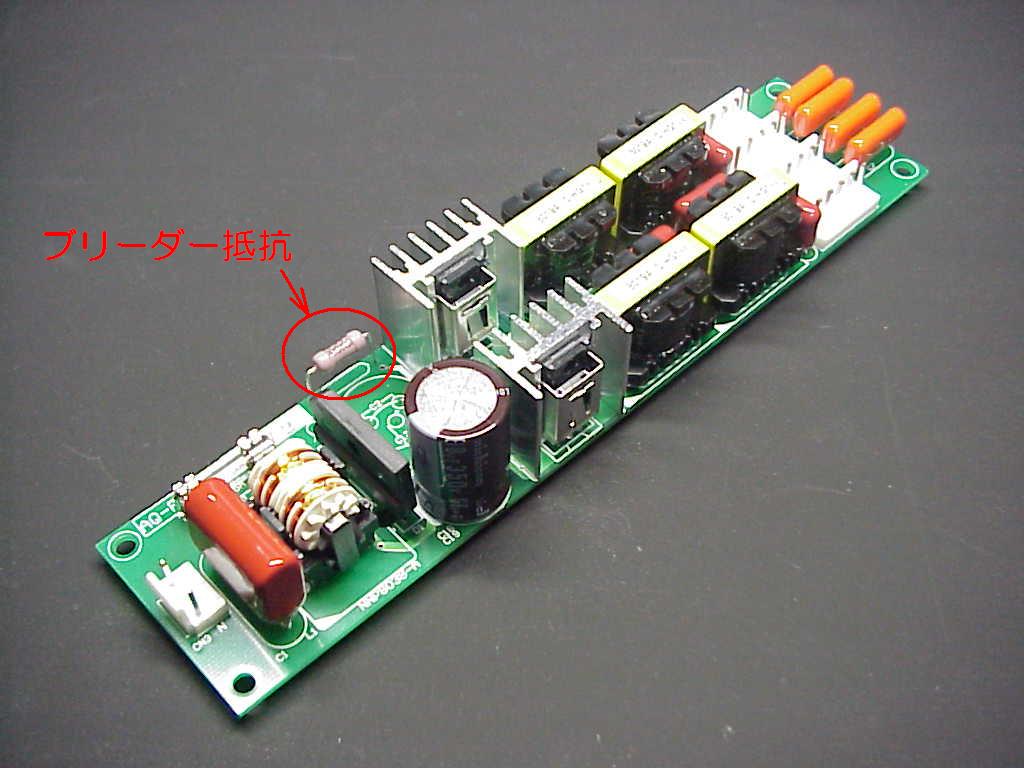

他製品AQ-F,AQ-GN,AQ-LN,AQ-GG,AQ-FT,AQ-GTなどに於いて,ICの電源生成は整流後の高電圧バスよりブリーダー抵抗1本で生成しております。
このブリーダー抵抗は機種により若干の差はありますが,概ね1.5Wを無駄に消費しております。
さらに電源電圧がAC200Vの場合には概ね3Wを無駄に消費しますので,この抵抗にはディレーティングを考慮すると10Wクラスの部品を使用する必要があります。

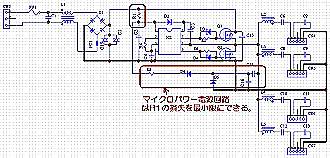

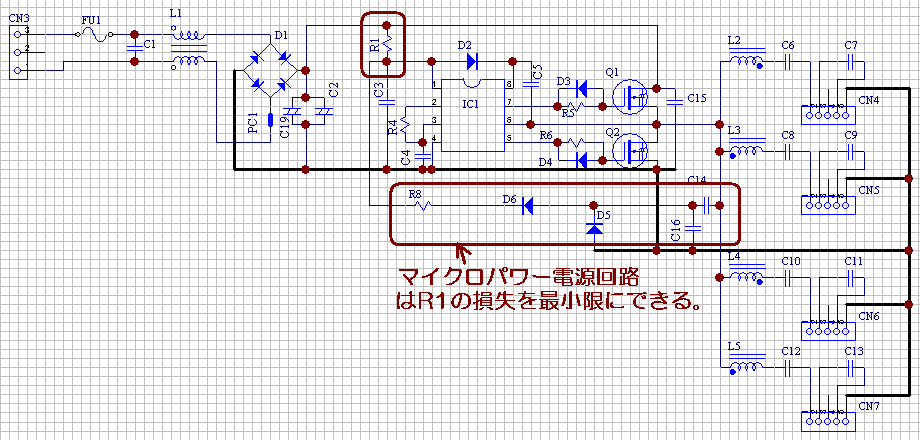

マイクロ・パワー電源回路はこの欠点を解決する為のもので,ハーフ・ブリッジ出力部に設けられたスナバー回路から得られる電力を,リサイクル電力としてICの電源に戻すものです。
ブリーダー抵抗 マイクロパワー電源回路
温度上昇データー

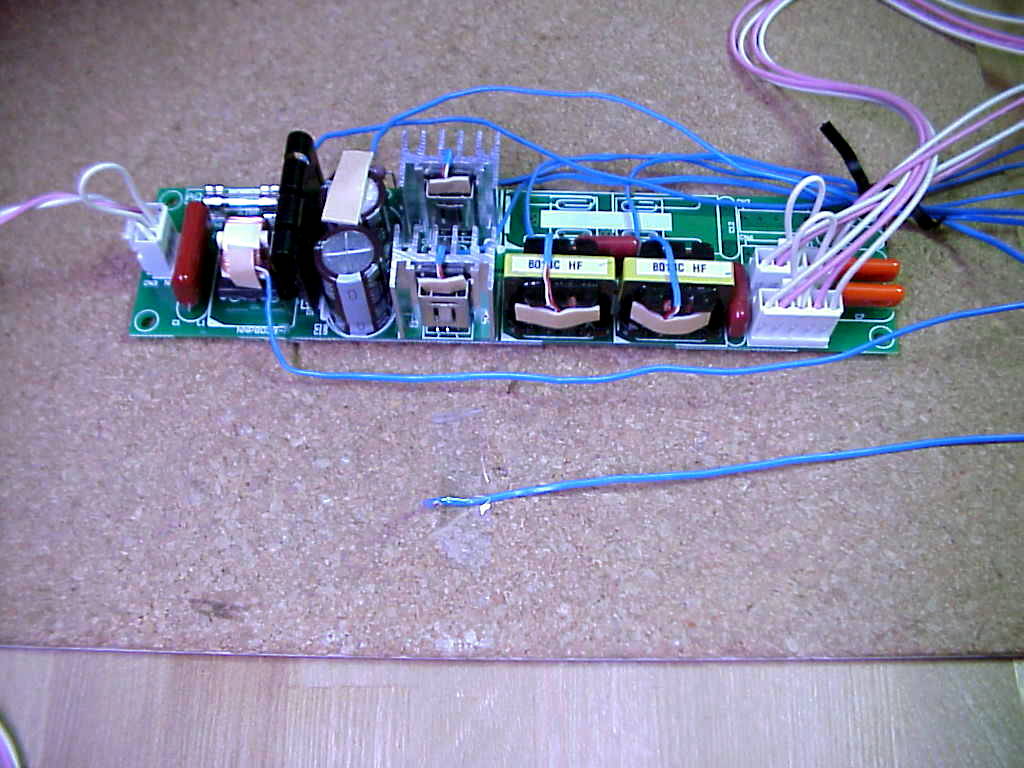

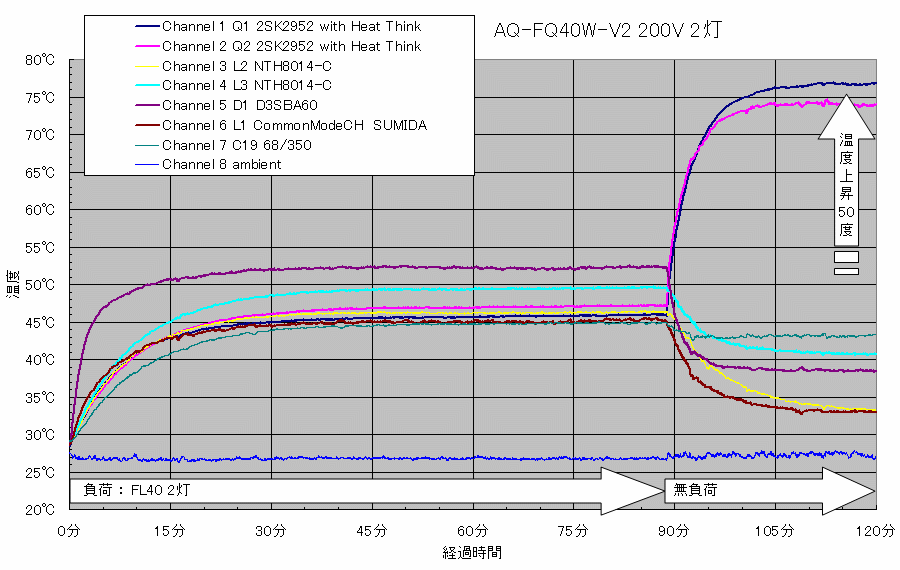

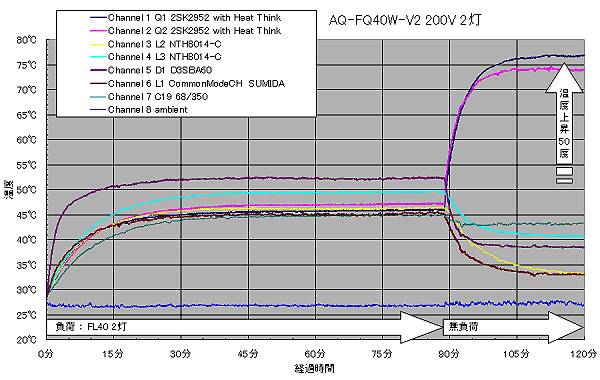

下図はAQ-FQ40W-V2(定格40W×2灯負荷)の各デバイスの温度上昇データーです。
マイクロ・パワー方式ではスナバー回路の容量が大きい為,無負荷時のMOS-FET温度上昇が高くなっております。
測定は開放空間によるものですが,灯具内に蛍光管と同居する様な使い方に於いてはランプ切れとMOS-FETの温度上昇との時間的関係に留意の上,設計を行ってください。
AQ-FQ40W-V2温度上昇グラフ

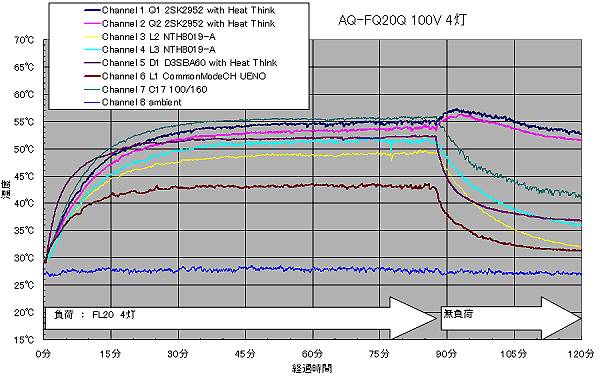

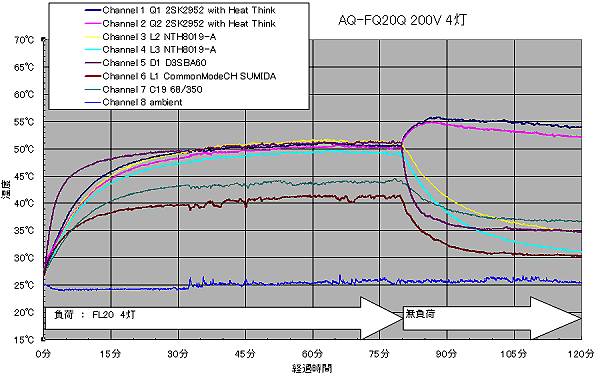

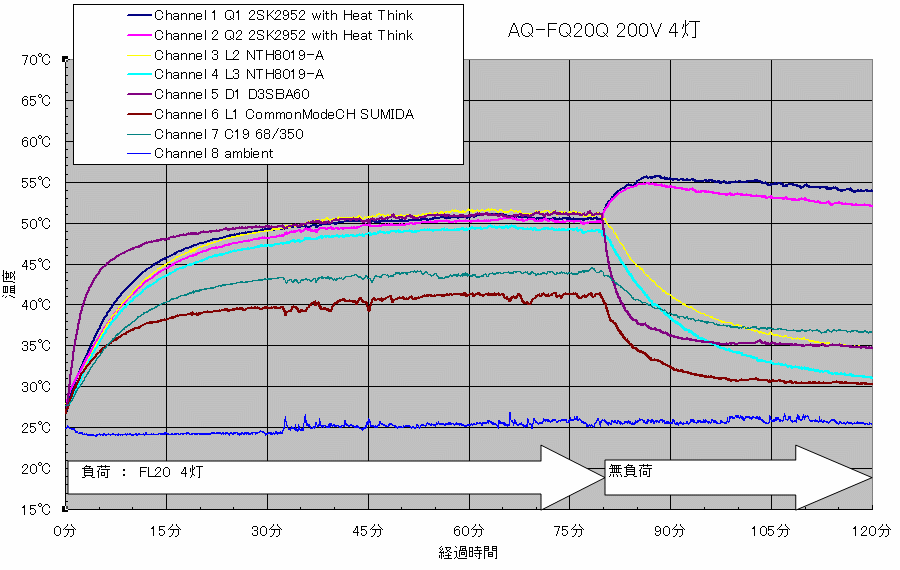

下図はAQ-FQ20Q-V2(定格20W×4灯負荷)の各デバイスの温度上昇データーです。
AQ-FQ40Wに比較しスイッチング周波数が低い為,無負荷時のMOS-FET温度上昇は僅かなものとなっております。
AQ-FQ40W-V2温度上昇グラフ

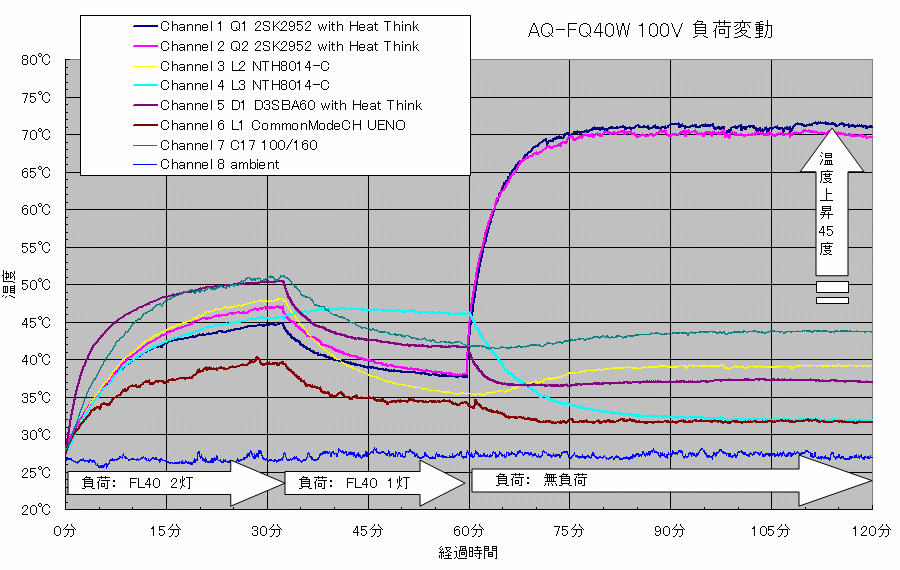

下図はAQ-FQ40W(定格40W×2灯負荷)の各デバイスの温度上昇データーです。
2灯負荷→1灯負荷→0灯負荷(無負荷)の順で測定してみました。
AQ-FQ40W-V2温度上昇グラフ

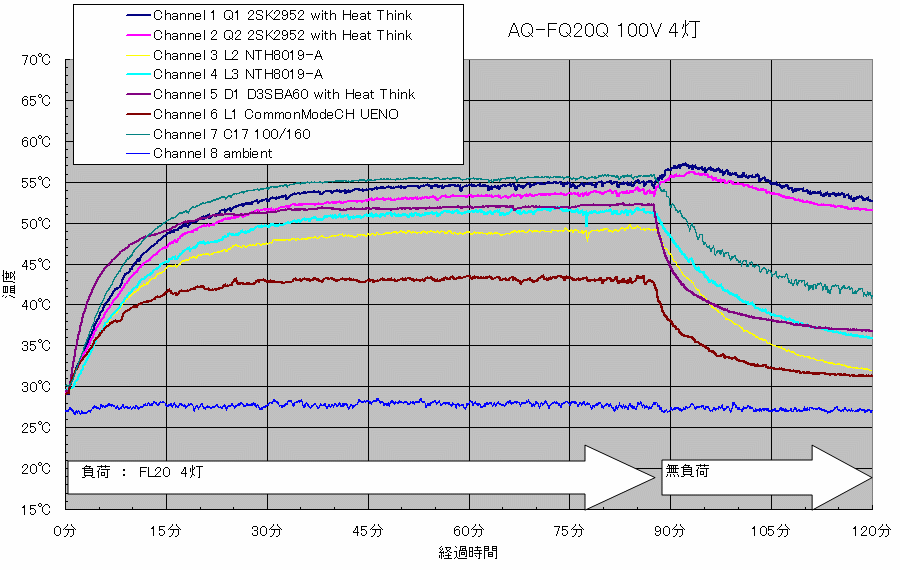

下図はAQ-FQ20Q(定格20W×4灯負荷)の各デバイスの温度上昇データーです。
AQ-FQ40W-V2温度上昇グラフ
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理
