FA-LD04S 小型直流24V電源殺菌灯インバーター

型番 FA-LD04S
単価
    本体価格 (税込価格)
  数量 1pc 〜19pcs 単価未登録
  数量20pcs〜49pcs 単価未登録
  数量50pcs〜99pcs 2,913 円 (3,204.3 円)
  数量100pcs以上 2,850 円 (3,135 円)
 消費税は本体価格の合計から計算し四捨五入にて端数を丸めます。
適用ランプ
4型4W直管 FL4* 1灯
4型4W直管型殺菌灯 GL4 1灯
電源電圧 DC24V
サイズ
  W80×D45×H27mm
  基板下部品リード4mm以内
  重量:88g
注文 1灯用モデルの注文単位は50pcs以上となります
試験購入は2灯用を御購入ください。
納期:8W ■決済や送料について■
注文数 個

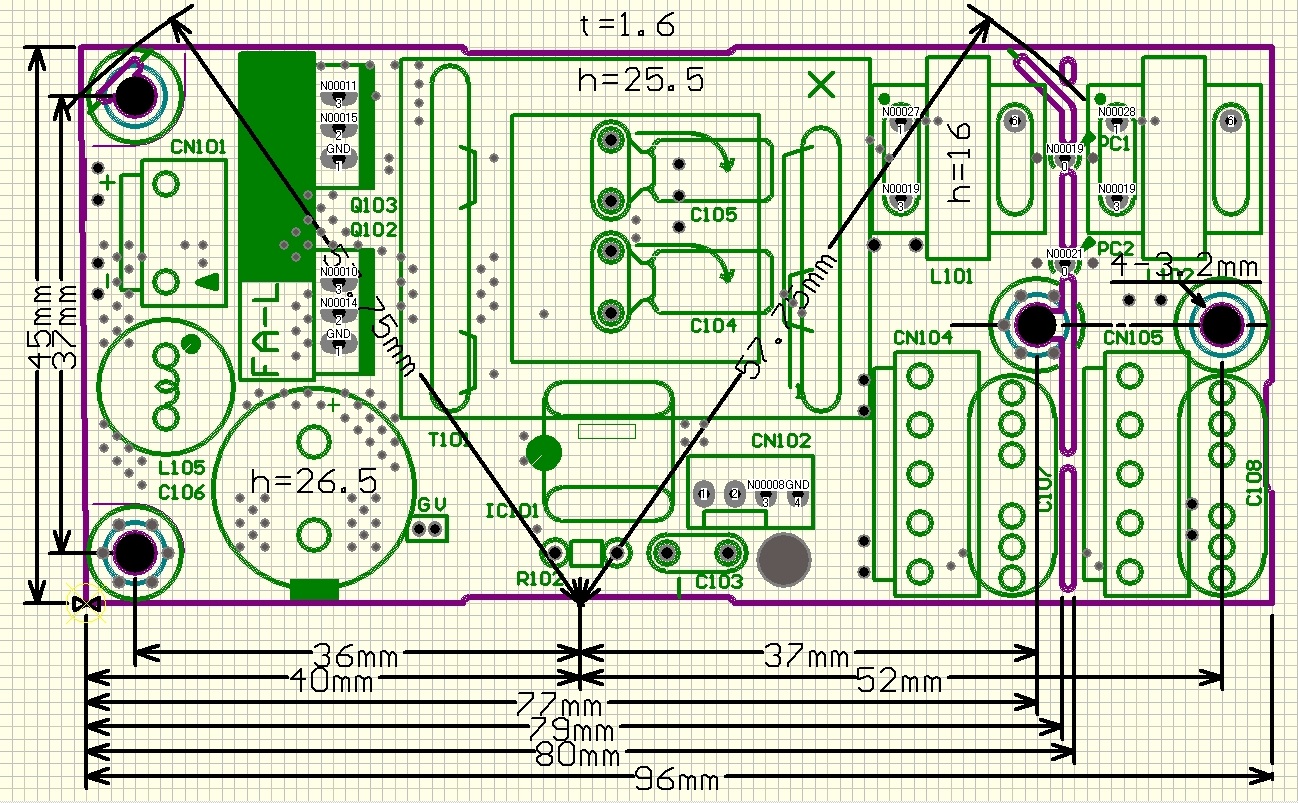

製品外観 クリックで寸法図
外観
梱包と輸送の都合でミシン目をカットせず
出荷しております。

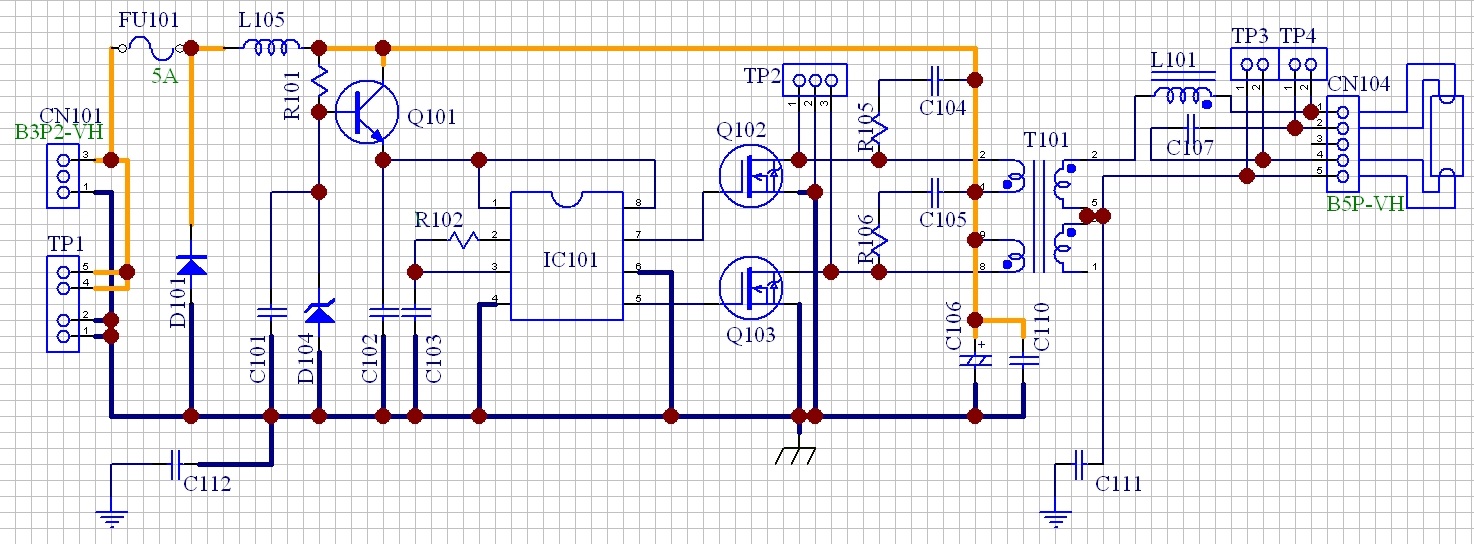

回路図 クリックで拡大
回路図
特徴
DC24Vを電源とし,各種蛍光灯や殺菌灯を駆動するインバーター基板です。
1灯用のユニットのフットプリントはr=58mmの半円以内に収める事ができますので,
内径58mmの筒に2枚のユニットが収納できます。
◆ 機種選定は,蛍光灯toインバーター・ソケット「機種選定ウイザード」
◆ 産業用器機への応用や機種選定には「開発商品の詳細」を参照してください。
◆ 未対応蛍光灯の新規設計について「既製品にない蛍光灯のインバーター設計」
注2)付属品や取り扱い説明書は添付されません。お客様のシステム構成に必要な周辺部材を併せて御手配下さい。
注3)電源電圧変動±10%にて出力電力約±7%の変動となります。
注4)温度設計はユーザー様の責任において設定する様にお願いします。
   各部材の温度上昇は基板の設置されている筺体環境により左右され,回路の寿命に大きく影響を与えます。
   蛍光管とインバーターを密閉国「にて同一筺体に内蔵される場合には,蛍光管からの発熱を考慮した上,
   温度上昇試験を行って下さる様,お願い致します。
注6)始動時には20.4V以上の電源電圧が必要です。
回路機能の分類
ダブルエンドプッシュプルフォワード型昇圧コンバーター
電源:直流電源
効率:高効率
ランプ駆動:高周波励起式並列多灯LC直列共振方式,インバーター:他励発振方式
周辺部材 リンク先からはブラウザーの「戻る」釦で戻ってください。
電源用のハウジングAssy 出力用ハウジングAssy 組合わせケーブル 蛍光灯ソケット
AQ-C39(3本組) AQ-C19(10本組) AQ-C54
(調光用のEH線は不要です)
AQ-K08
VHハウジングキット 出力延長コード(4芯キャプタイヤ) 中継コネクター
AQ-C32 AQ-C08 AQ-C09
★ 親コンテンツ「FA-LDシリーズ 」も御参照ください。
ソケット接続方法 直管
「蛍光ランプの極性について」も御参照ください。
納入仕様書
納入仕様書:FA-LD04S_specifications.pdf
アドビリーダー最新版の入手先はこちら・・・http://get.adobe.com/jp/reader/
保証期間
保証期間:1年  保証規定へ
推定寿命: 8000時間 @75°C(基板周囲温度)
    :16000時間 @65°C(基板周囲温度)
故障したら
点灯しない場合,こわしてしまった場合に御一読ください。→ 故障判定と修理

ダミーギャップ
