DC電源LEDドライバー (ワイド入力) since2008/1/7

特徴
  • 1W・LED直列10個(6個〜12個)接続にしてトータル10W(最大12W)のLEDを高効率(85%以上)で駆動できます。
  • 電源電圧範囲が広く12V〜24V(±10%)のバッテリーDC電源に対応します。
  • 電気二重層キャパシターなどの電圧変動著しい電源でも安定した動作が得られます。
  • 全パーツの面実装化により薄型,小型軽量です。
  • 基板背面に絶縁シートを介在させ,筐体などの平らな面に密着させていただくだけで廃熱ができます。
  • バッテリーの過放電防止する保護機能があり,電源電圧が6.6V以下になると電力回路がシャットダウンします。
  • 任意のLED仕様や個数に合わせ,定数カスタマイズ致します。LEDのデーターシートをお送りください。
注1)LEDをコネクターで脱着するアプリケーションでは,平滑コンデンサーからの突入電流でLEDを破壊する可能性があります。
  この様な使用方法になる場合には,別途ご相談ください。
注2)調光機能は有しません。
注3)サージロードダンプ保護はヒューズ溶断に至る破壊モードとなります。(サージ保護デバイスが短絡する場合もあり)
注4)付属品や取り扱い説明書は添付されません。機種毎の納入仕様書をダウンロードしお使いください。
◆ LEDドライバーの Tips→  本機の回路図回路構成説明IV波形温度上昇データTipsアクアリウムへの応用考察など
型番 適応LED 電源電圧 製品外観 及び サイズWDH/重量,他
FA-M10-V12/24

税込単価:\2,505.6

FA-M10納入仕様書

If=300mA,Vf=3.8V (1W)
8〜12灯直列

出力電流設定値:280mA±5%
リップルピーク600mA以下

使用範囲
 DC9.5V〜26.5V

過放電保護
 解除電圧 7.6V±30%
 遮断電圧 6.6V±30%

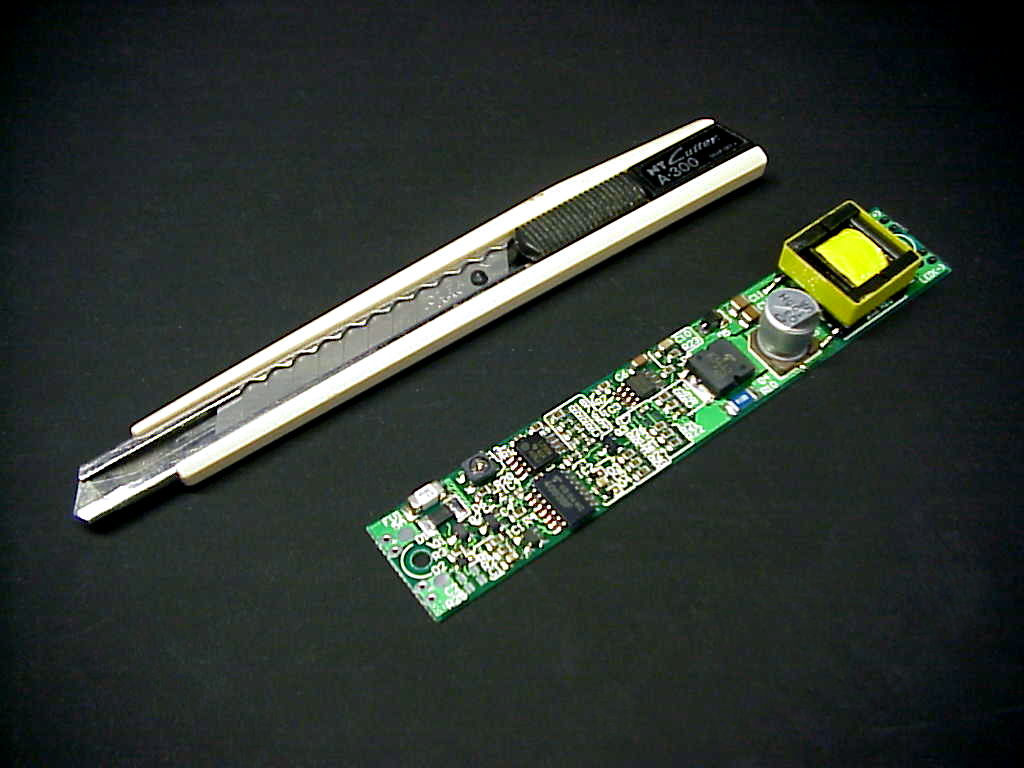

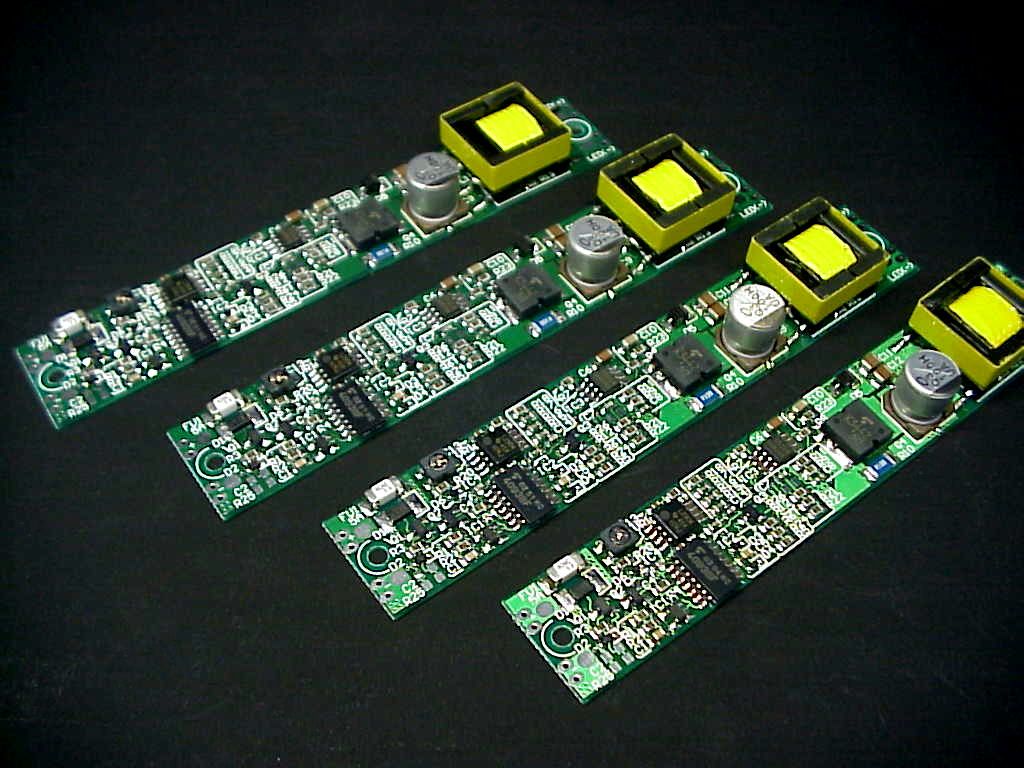

FA-M_img
重量  19g
サイズ W121mm×D21mm×H12mm(部品高さ)
    基板下部品銅箔配線あり
FA-M12-V12/24

税込単価:\2,505.6

FA-M12納入仕様書

If=350mA,Vf=3.6V (1.3W)
6〜10灯直列

出力電流設定値:350mA±5%
リップルピーク600mA以下

使用範囲
 DC9.5V〜26.5V

過放電保護
 解除電圧 7.6V±30%
 遮断電圧 6.6V±30%

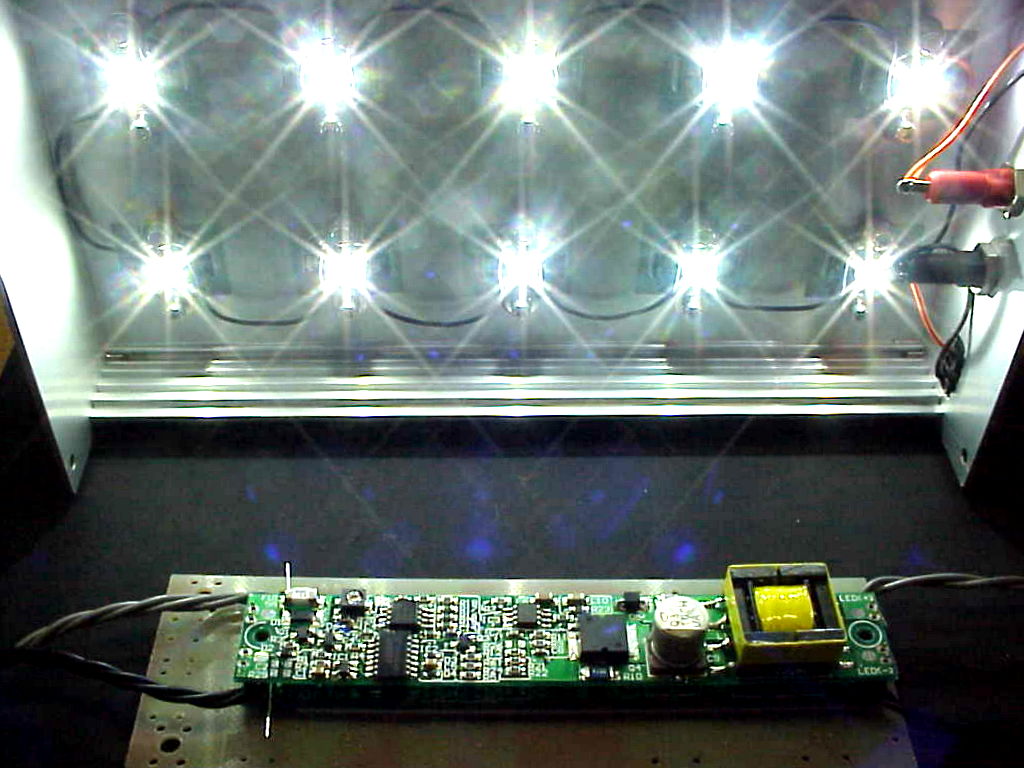

点灯の様子Drv_img size_img
保証期間
保証期間:2年  保証規定へ
推定寿命: 8000時間 @50°C(基板周囲温度)
    :16000時間 @40°C(基板周囲温度)
