PIC16F84周辺ハードウエアー情報

このページは玄人向けです。
ＰＩＣマイコンは数々の書籍とキットメーカーのサポートでアマチュアの電子工作に広く普及しております。ＡＱ－Ｔ０１Ａは中でも特に人気のＰＩＣ１６Ｆ８４　２０ＭＨｚ版を採用しました。フラッシュＲＯＭを内蔵し何回でもプログラムを書き換える事ができます。アマチュアでは工作が困難な樹脂ケースに専用プリント基板，シルク印刷の樹脂パネル，シルク印刷板金リアパネル　により外装されておりますので，キット製品にありがちな，作る楽しみにで終わり，実用域に達しない　ハンドメイド的なものではなく，あたかも量産市販品の様な実用性のある何らかの魔法の箱を作成する事ができます。ＰＩＣユーザーのアイデアを凝らし実用性のある箱に変身させてください。ボズシ工房は可能な限り改造作業をサポートいたします。

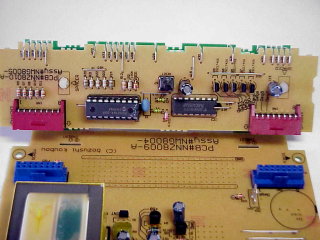

フロント・パネルの裏には２枚の垂直基板が配され５桁の７セグＬＥＤと心臓部のＰＩＣマイコンが搭載されております。ＰＩＣマイコン（左）はソケットにマウントされておりますので，抜いてＲＯＭライターで再書き込みができます。垂直基板の下部には2.54mmピッチのユニバーサル・ブロックが用意されており，ここに任意にハードウエアーを追加する事が可能です。このユニバーサル・ブロックにはＧＮＤバスと電源用のバス・ラインが配線されております。マイコンのｒｂポートは０～７ｂｉｔ全てが赤いコネクターから青いコネクターを通り，下のマザー基板に接続されます。

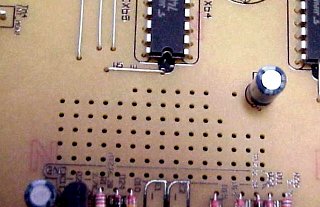

マザー基板にもユニバーサル・ブロックが用意されＧＮＤバスが配線済みです。電源周辺の回路追加などに便利です。

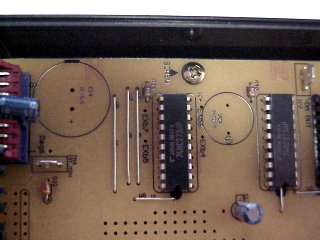

ｒｂポートは２個の８ｂｉｔＤラッチ　Ｃ－ＭＯＳで拡張されております。１つ（Ｅｘａポート）は調光用のＤＡＣ制御，もう１つ（Ｅｘｂポート）は３つのリレーを駆動しております。Ｅｘｂポートは５bitの余りポートがあり，ユーザー拡張用として，１ｂｉｔは圧電ブザー（右円２穴セル）をマウントする事でＢｅｅｐ出力，残り４ｂｉｔは基板ランドに接続されており，任意の出力信号を自由に作成できます。バックアップ・バッテリーはリチウム・イオン二次電池を搭載済みですが，別途スーパーキャパシター（ＥＬＮＡ　１Ｆ／５．５Ｖ　左円２穴セル）がマウント可能な様にプリント基板のアートワークがスタンバイされてぽおります。

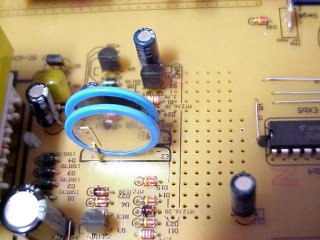

リチウム・イオン二次電池は２５ｍＡｈのコイン型を２個直列接続し，放電中も安定した電源を供給し続けます。ＰＩＣマイコンは停電中も２０ＭＨｚで約２．５ｍＡを消費しますので理論値では省エネモードに切り替える事なく１０時間のメモリー保護が可能です。発振器にはセラロックを使用しておりますのでクリスタル程ではないものの，高精度なバックアップを実現しております。電源はマザー基板に配置され，（＋５Ｂ）ＰＩＣマイコン用のバックアップされた電源，（＋５Ｃ）ＤＡＣなどの低リップルを要求される電源，（＋５Ｌ）７セグＬＥＤを駆動する容量が大きめの電源，（＋１２）リレーおよび調光ポート駆動用の電源，と４系統が用意されております。

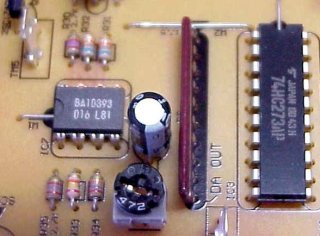

調光信号はＤラッチで保持された後，ラダーネットワークによりＤＣ電圧に変換され，ＣＲ発振器を用いたＰＷＭジェネレーターへと導かれ，３．５φミニジャックより出力されます。このハードウエアーを外し，ポートに直結，ここに赤外線リモコンなどのシリアル信号を出力すれば，タクト・アレンジのタイマー録音が不可能なテープ・デッキなども任意の時間に録音モードに投入でき，ハイ・インテリジェンスなオーディオ・タイマーをも作成可能です。

回路図のダウンロード・・・・・・・・・・PDF形式　AQ-T01A_sch.pdf
回路説明のダウンロード・・・・・・・・・SchMan.txt
サンプルプログラムソース・・・・・・・・aq-t01aOpenSource.ASM
調光タイマーＨＥＸダウンロード・・・・・NCR8001-A.hex
　　　　　　　　　　　　　　　・・・・・NCR8001-B.hex
アドビリーダー最新版の入手先はこちら・・http://get.adobe.com/jp/reader/
