AQ-EJ40C11B18L42 予熱調光制御ポート付きインバーター
型番 AQ-EJ40C11B18L42

VR基板,AQ-C30は別売です。
付属品・取扱説明書は添付されません。
接続ケーブル等は全て別売となります。
単価
    本体価格 (税込価格)
  数量 1pc 〜19pcs 6,310 円 (6,941 円)
  数量20pcs〜49pcs 5,518 円 (6,069.8 円)
  数量50pcs〜99pcs 4,904 円 (5,394.4 円)
  数量100pcs以上 4,798 円 (5,277.8 円)
 消費税は本体価格の合計から計算し四捨五入にて端数を丸めます。
適用LED光源
VfΣ最小：110V
VfΣ最大：180V
駆動電流(100%)：40mA 		電源電圧　AC100〜120V±10%
サイズ
W162mm×D45mm×H30mm(部品高さ)
基板下部品リード4mm以下
重量：101g
注文 【10pcs以下の予定納期：二週間以内】
■決済や送料について■		 注文数　個
製品外観

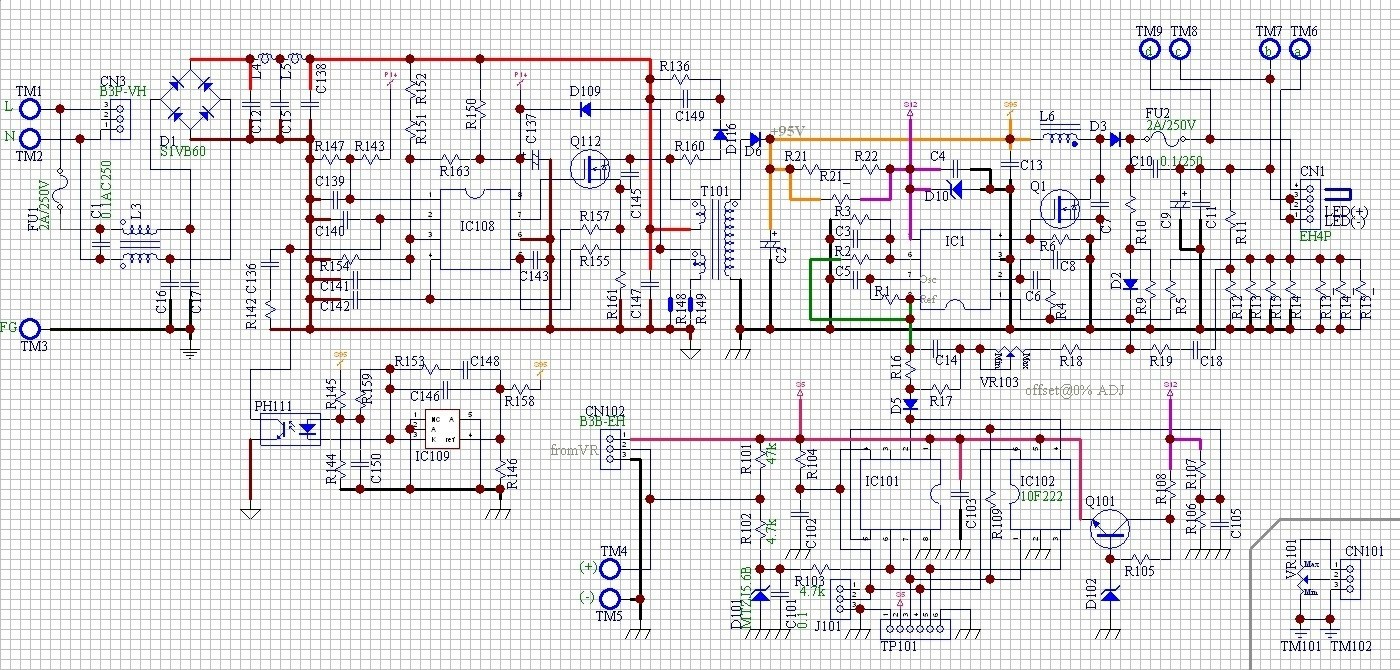

外観		 回路図
回路図

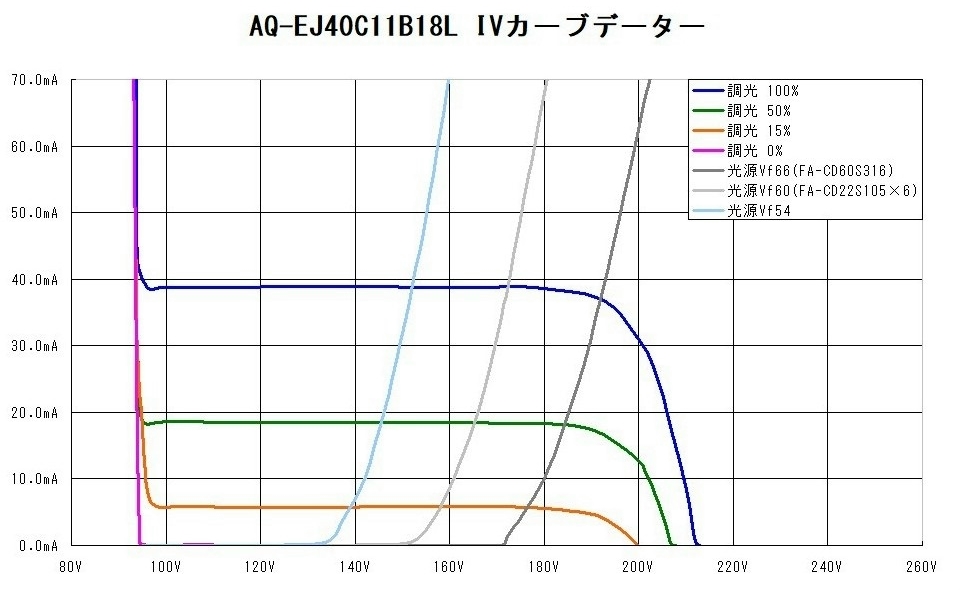

IVカーブ

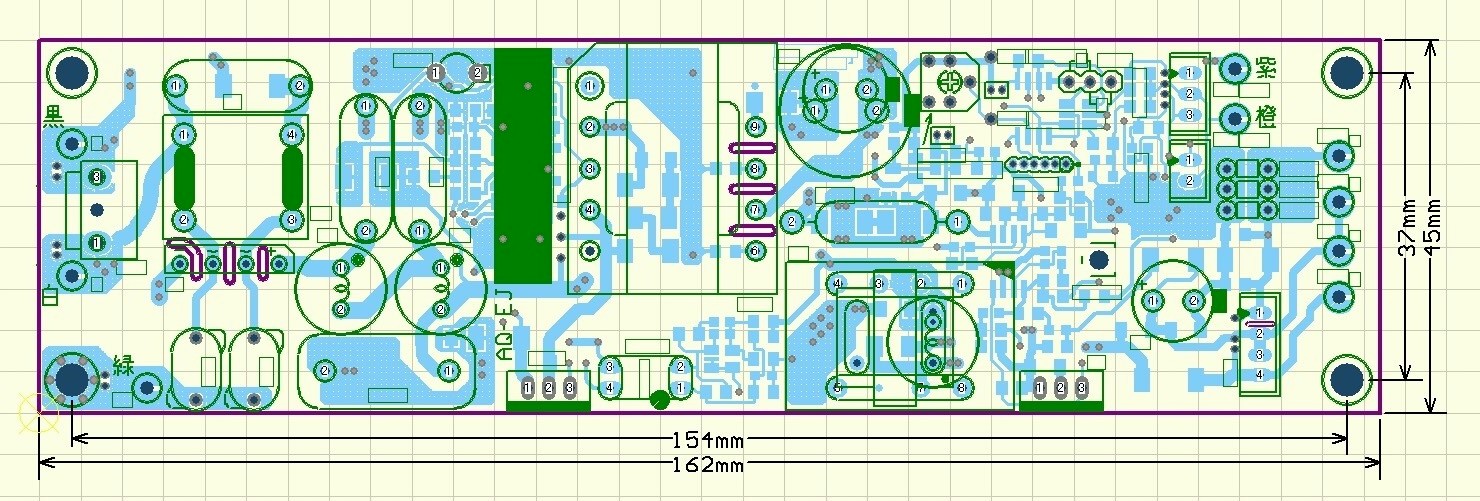

IVカーブ		 寸法図
寸法図
回路機能の分類
整流：高力率絶縁型アクティブPFCによるAC-DCコンバーター
EMIフィルター：コモンモードフィルター１段，ノーマルモード２段
LED駆動方式：昇圧型電流帰還DC-DCコンバーター
負荷短絡保護：ヒューズ
負荷開放保護：電圧リミッター及びインターロック
調光：AD変換→PWM変換→平滑→定電流駆動目標値
周辺部材　リンク先からはブラウザーの「戻る」釦で戻ってください。
組み合わせケーブル 基板スペーサー 電源用のハウジングAssy 調光ポート用ハウジングAssy VR基板
AQ-C59(出力線0.2m)
AQ-C60(出力線1.0m)
AQ-C61(出力線1.5m)
AQ-C62(出力線2.0m)		 AQ-C05 AQ-C22 AQ-C18 AQ-C30

★　親コンテンツ「AQ-EJ･･42ロムシリーズ」も御参照ください。
　　自動昇光降光タイプの「AQ-EJ･･43ロムシリーズ」も御参照ください。
納入仕様書
納入仕様書：AQ-EJ80C11B18L42_specifications.pdf
アドビリーダー最新版の入手先はこちら・・・http://get.adobe.com/jp/reader/
保証期間
保証期間：1年 　保証規定へ
推定寿命：　８０００時間　＠７５°Ｃ（基板周囲温度）
　　　　：１６０００時間　＠６５°Ｃ（基板周囲温度）
