市販されているパネルメーターは一般に乾電池(9V)で動作し，独立した電源が必要です。一つの筺体にパネルメーターを３系統搭載する様なパワー・ファクター測定器などを自作する様な例では，パネルメーター用の電源を３系統，別々に用意しなくてはなりません。また演算回路に±15V電源も必要となり，電源回路の塊になってしまいます。
液晶式のパネルメーターは軽負荷なので電源回路ブロックから絶縁された9〜10V電源が微弱でも３系統取れるとたいへん便利です。
|

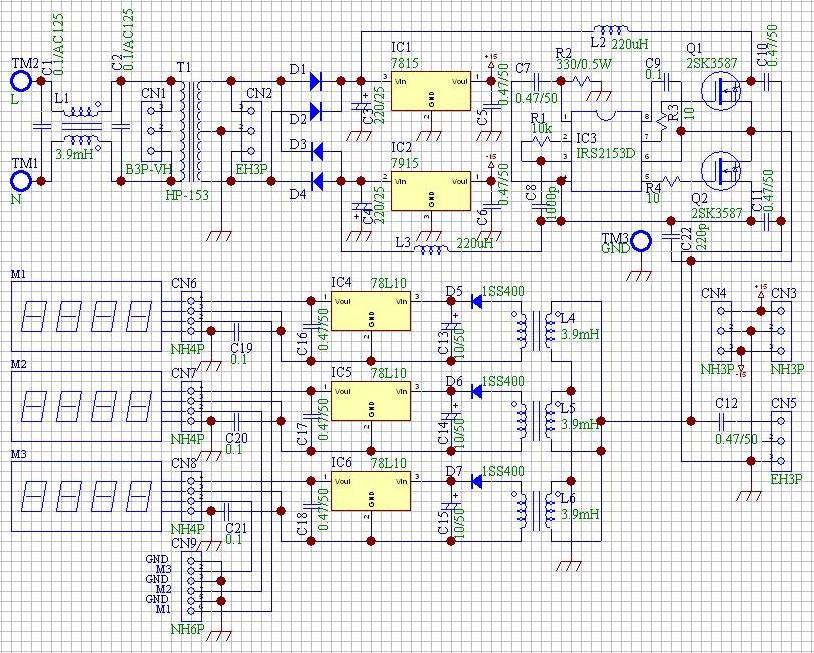

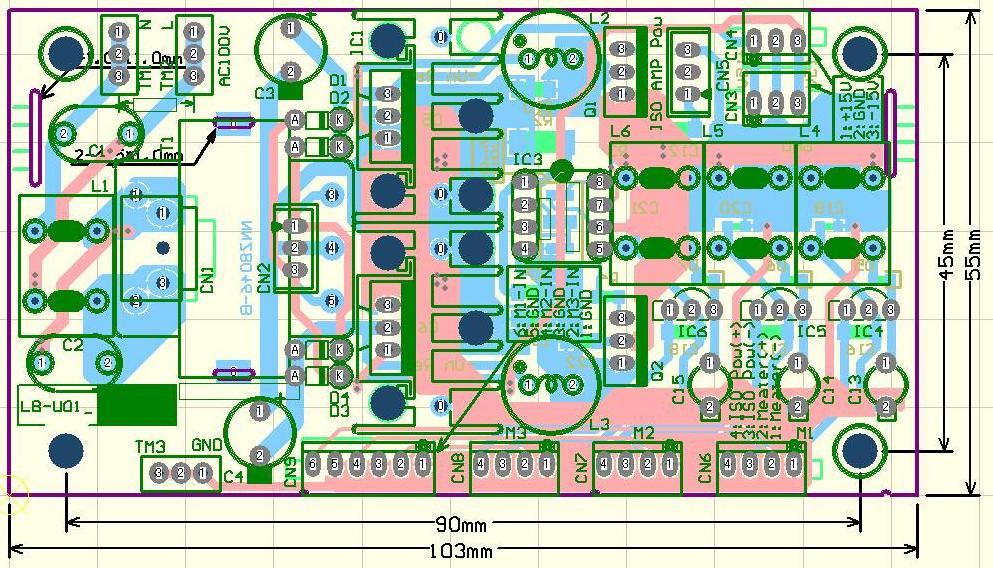

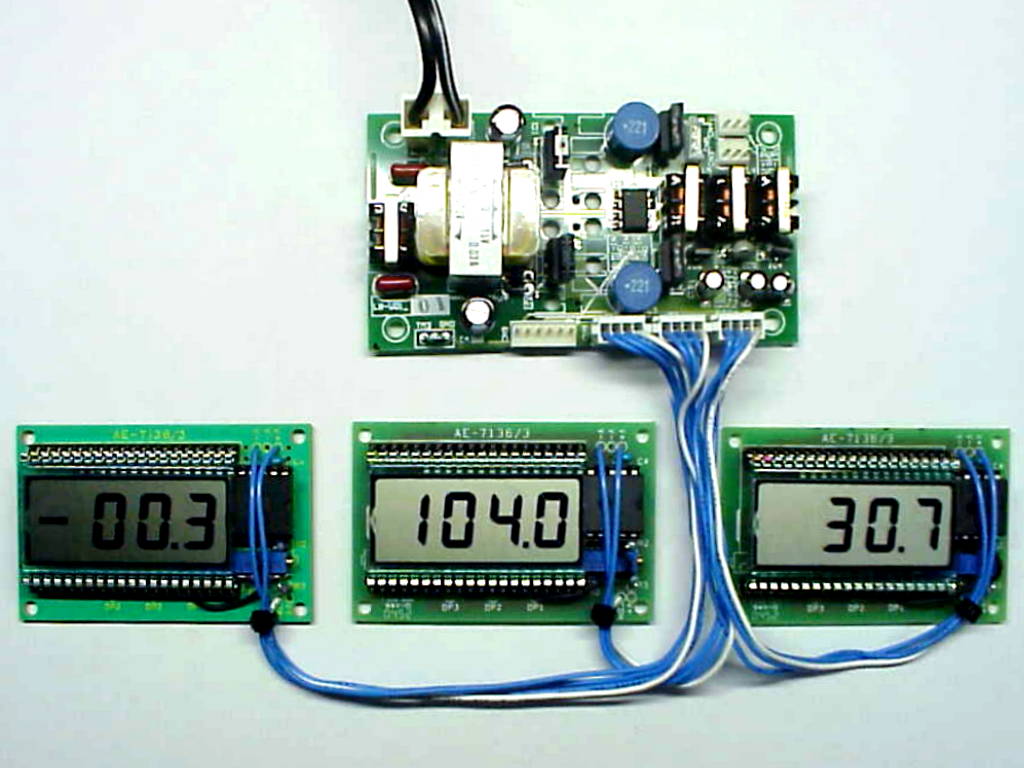

| 当該パネルメーター電源ユニットは３系統のパネルメーターを各メーターのコモン端子を共通にしても尚かつ同時に使う事ができます。下の写真では秋月の電圧計キット×３を用いてます。 |

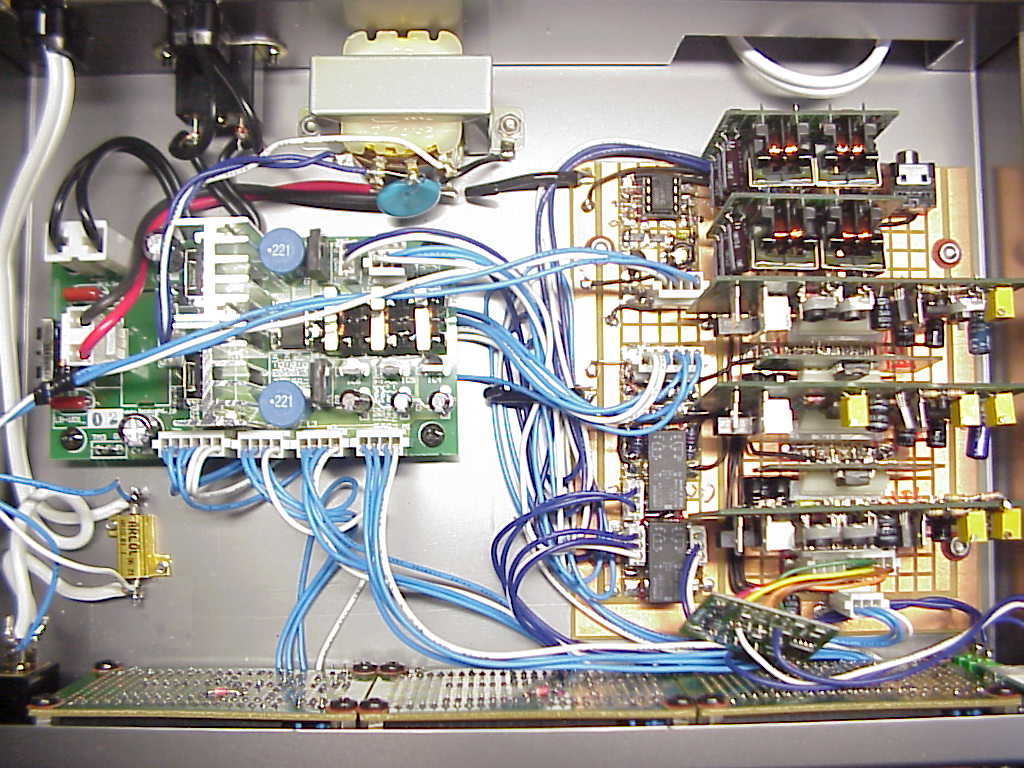

下の写真は具体的な本機の使用例です。AC電圧，AC電流，AC電力の３系統の真の実効値を演算表示します。リレーによるレンジ切替を行っている為，外部電源トランスバージョンを使用しました。 |
 |
 |
LB-U01_01

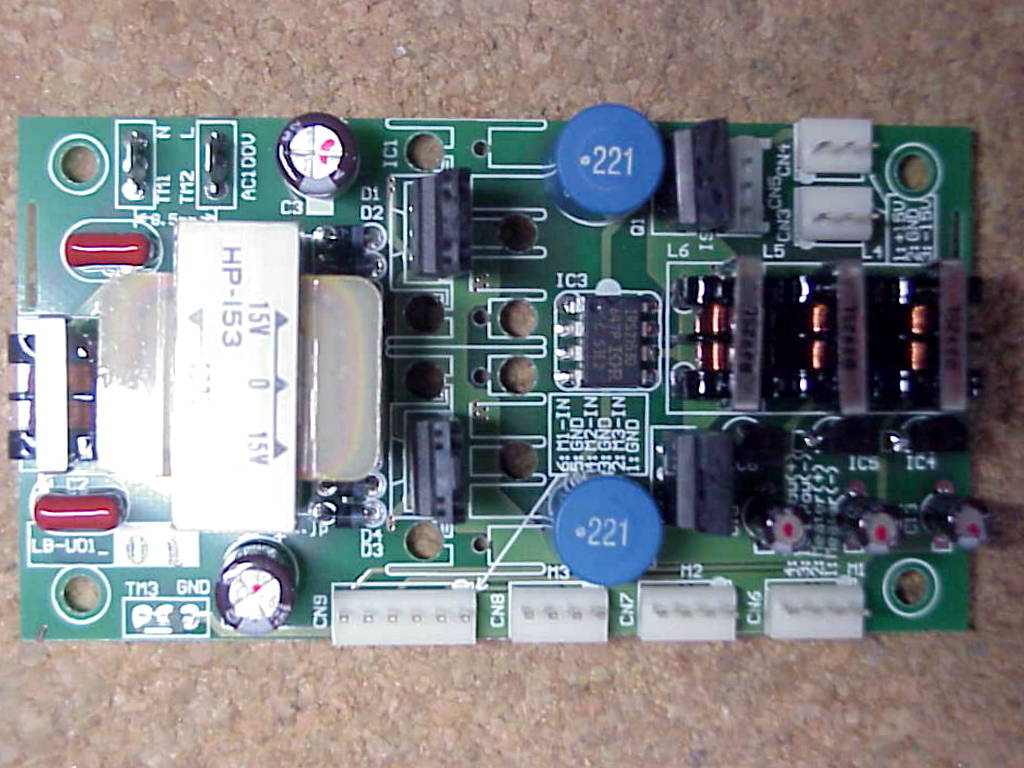

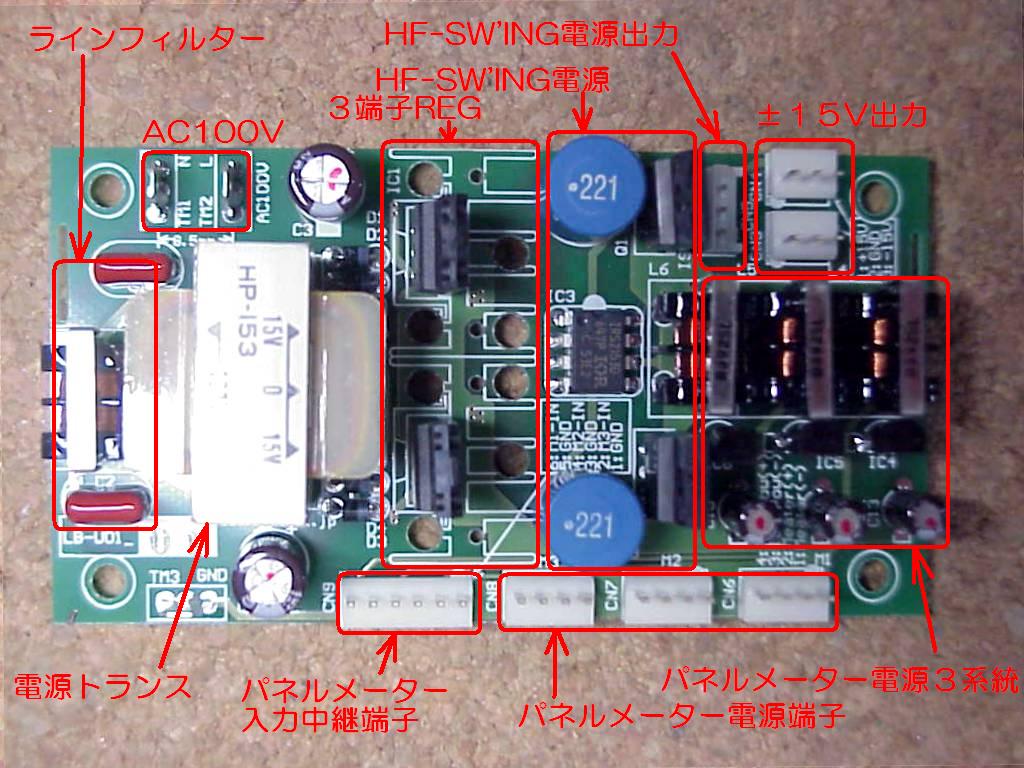

◆トランス内蔵タイプのブロック構成 |
LB-U01_02

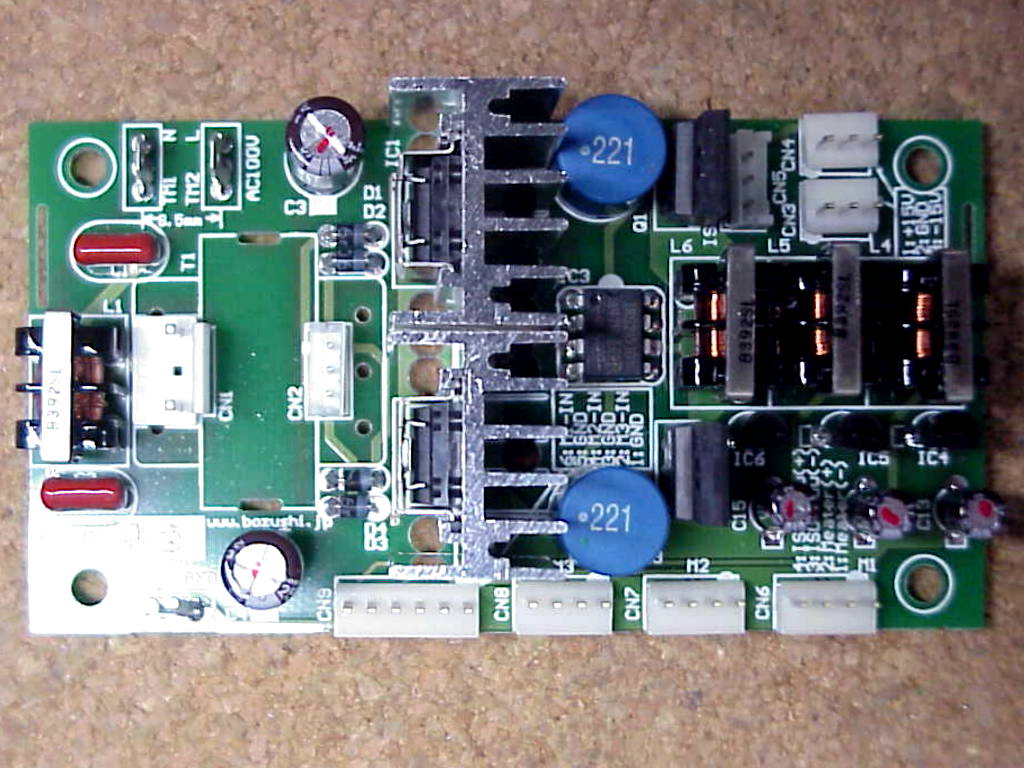

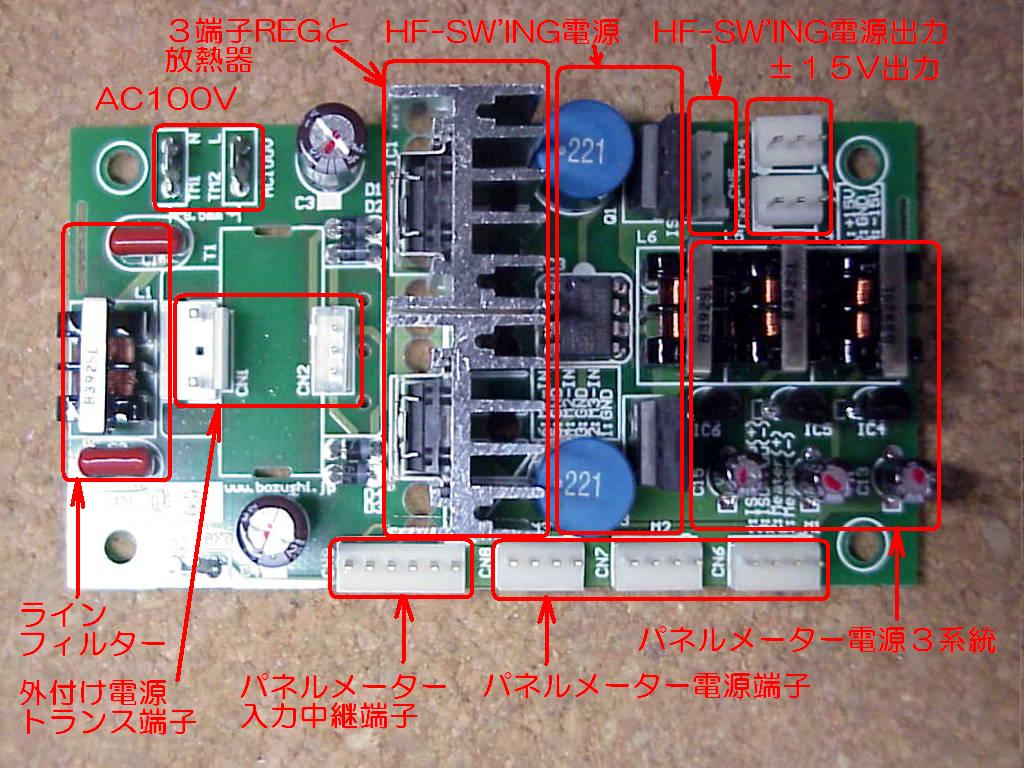

◆トランス外付けタイプのブロック構成 |
 |
 |
APPENDIX

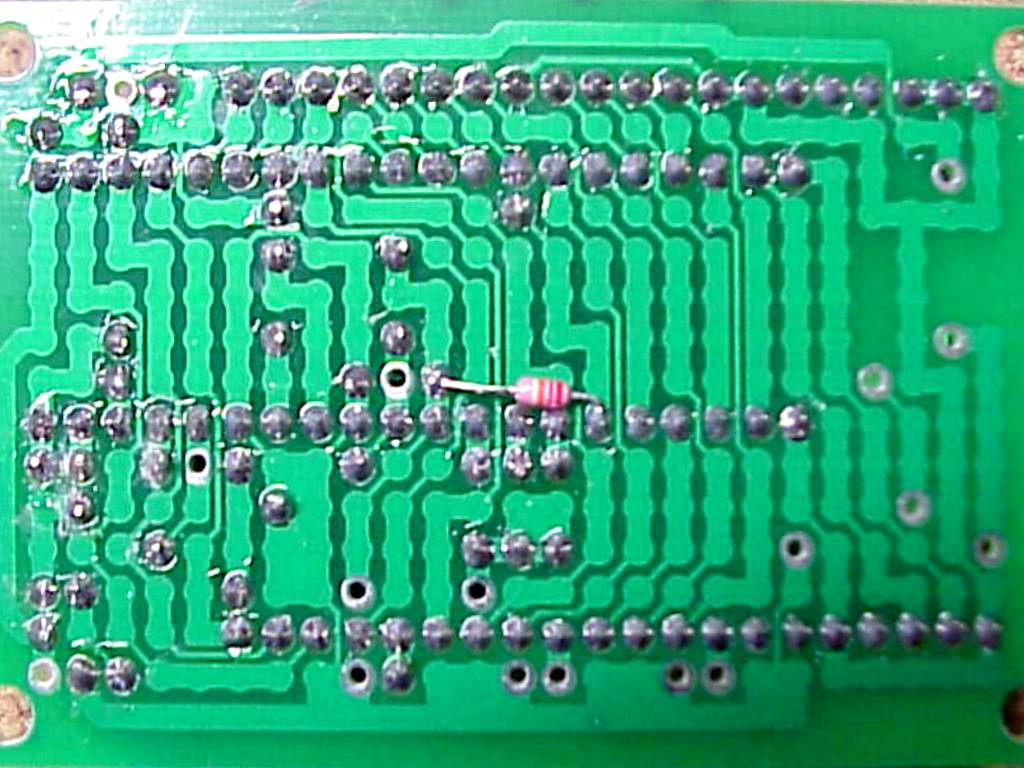

◆秋月のパネルメーター「デジタル電圧計キット」を用いる場合には測定値のフラツキを防止する為に，ICの26pin・30pin間に0.01uF〜1uFのセラミックコンデンサーを追加裏付けしてください。下の写真例では0.022uFアキシャルセラコンを挿入しております。 |
HF出力
◆パワーファクターメーターの様に回路全体が活電部になる場合には，オシロ出力などの外部ポートには絶縁AMPを挿入しなくてはなりません。この様な場合に重宝するのがHF出力です。右の写真はバーブラウン(現TI)社のISOAMP ISO124Pを用いた絶縁アンプです。 |
 |
 |
