12Vハイパワーモデルでの電源の選定 |
| FA-UH12H2W/FA-UH12P2W充電系電源
★ディレーティングという技術用語を御理解の上，選定してください。 150W電源を推奨します。 必要な容量に対し2倍の容量であればディレーティングの考慮は概ね不要です。 定格容量：85W以上(充電電流設定@4.5A,充電終始電圧14.4V,効率76%として) 定格電圧：12V〜19V(12Vである必要はなく電圧が高い方が効率が良くなります) ピーク電流：12A PFC搭載が好ましい AC200V単相を使う場合にはパススルー電源およびタイマーも200V対応品にしてください 推奨スイッチング電源【写真左】Meanwell社製ULP-150-12／販社：ミスミUSP-150-12 推奨スイッチング電源【写真右】TDKラムダ社製RWS150B-12／販社：秋月電子通商[RWS150B-12] 両機共に電圧を微調整できるトリマーがあります。 両機PFC電源です。TDK(81%@100W)よりmeanwell(87%@100W)の方が高効率です。 meanwellはPFC＋Resonant，TDKはPFC＋Fowardの違い。 ファンによる強制空冷を推奨します。(理由：寿命，ディレーティング)
 |
| FA-UH12H2W/FA-UH12P2Wパススルー電源
★ディレーティングという技術用語を御理解の上，選定してください。 150W電源を推奨します。 必要な容量に対し2倍の容量であればディレーティングの考慮は概ね不要です。 定格容量：ターゲットPCによる 定格電圧：12V(微調整にて12.2Vに調整可能なこと) ピーク電流：ターゲットPCによる PFC搭載が好ましい AC200V単相を使う場合には充電系電源およびタイマーも200V対応品にしてください 推奨スイッチング電源：VRMユニットに付属のACアダプター(改造PCとの試験運用で安定動作していること) 推奨スイッチング電源【写真左】Meanwell社製ULP-150-12／販社：ミスミUSP-150-12 推奨スイッチング電源【写真右】TDKラムダ社製RWS150B-12／販社：秋月電子通商[RWS150B-12] 両機共に電圧を微調整できるトリマーがあります。 両機PFC電源です。TDK(81%@100W)よりmeanwell(87%@100W)の方が高効率です。 meanwellはPFC＋Resonant，TDKはPFC＋Fowardの違い。 ファンによる強制空冷を推奨します。(理由：寿命，ディレーティング)
|
| FA-UH12H2W/FA-UH12P2W集約電源ユニット

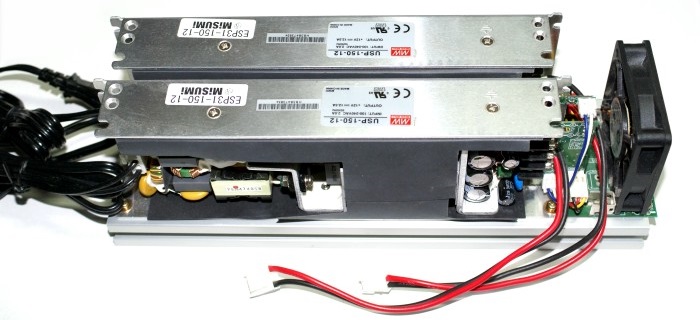

近日発売予定 Meanwell社製150W電源ULP-150-12をアルミチャンネル上に2台乗せたものです。 60mm角DCファンを搭載し温度センサー式のファンコンを付加しました。
|
| 始動特性に関するコンテンツ・リンク
組合せで何故か起動しない・・・偶に起動しない・・・といった場合など。 詳しくはDC電源のラッシュカレント？を御閲覧ください。 |
