Web取扱説明書

単体接続

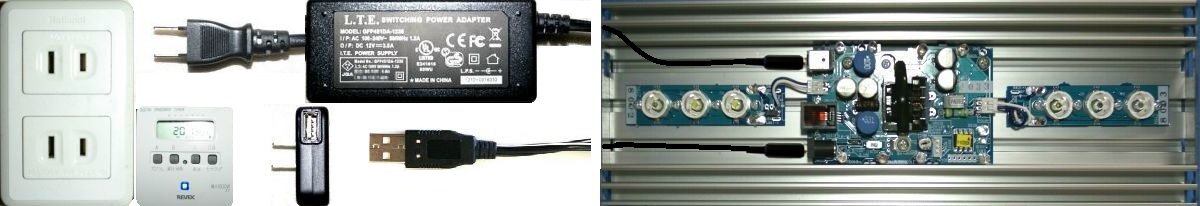

FA-SL30SD単品に必要な機材と接続方法
　
AC100Vコンセント → 別売ACアダプター12V4A以上 → FA-SL30SD JA201 DC IN Jack

AC100Vコンセント→お手持ちのタイマー→別売5V ACアダプター→別売制御信号線→FA-SL30SD JA101 CONT Jack
調光制御による「日の出・日の入り」機能が必要無い場合はタイマーと5V ACアダプター，制御信号線は不要です。

２台連結接続

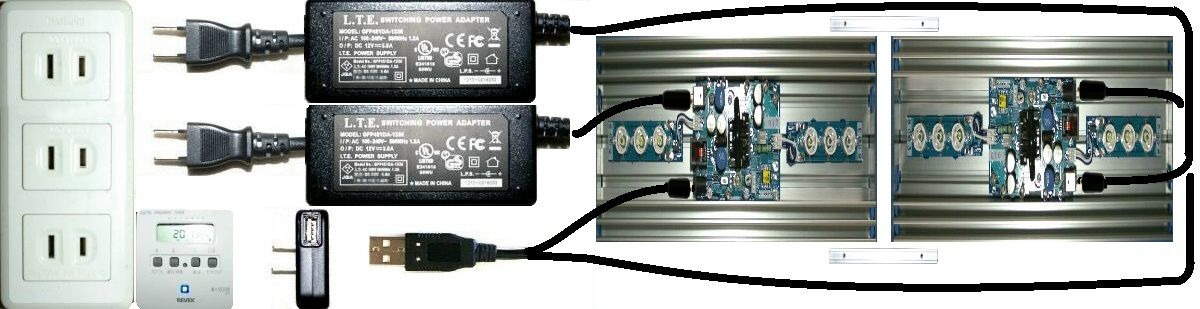

FA-SL30SD×2台の連結時に必要な機材と接続方法
　
別売連結先入れ長ナットAQ-C42で2台を連結します。電線の引出が外側になる様に連結して下さい。
AC100Vコンセント→別売ACアダプター12V4A以上→左のFA-SL30SD JA201 DC IN Jack
AC100Vコンセント→別売ACアダプター12V4A以上→右のFA-SL30SD JA201 DC IN Jack

ACアダプター等必要部材の調達

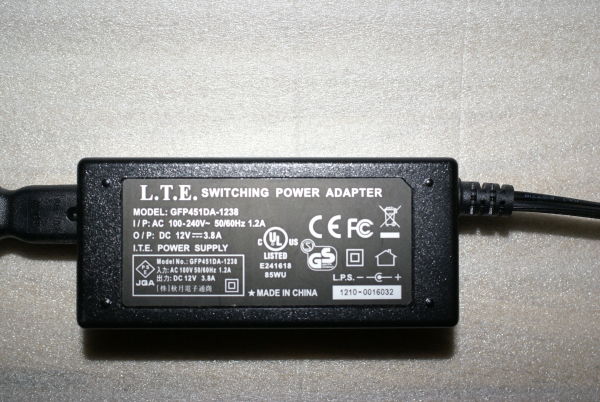

●電源用のACアダプター電圧が12V～13VでDCプラグがセンターピン<＋>極φ2.1mm，<－>極φ5.5mm，電流容量は4A以上であればお手持ちのACアダプターで構いません。オプションパーツとしてAQ-C48を用意しております。秋月電子通商M-00244，M-00510，M-06961などが利用可能です。 Amazonからはデジタルアンプ用のACアダプターなどが利用可能です。

●制御用タイマー ON時刻とOFF時刻が設定できるお手持ちのタイマーでＯＫです。 Amazonからはプログラムタイマーなどが利用できます。

●制御用の5VACアダプター電圧が5V～12VでDC出力がUSBタイプ，DCプラグならセンターピン<＋>極φ2.1mm， <－>極φ5.5mm，電流容量は小容量で構いません。スマートフォンやガラケーの充電器でも使用可能です。(制御線と半田付け接続が必要です。) オプションパーツとしてAQ-C49，AQ-C50を用意しております。秋月電子通商M-00238などが利用可能です。 AmazonからはUSB充電器などが利用できます。

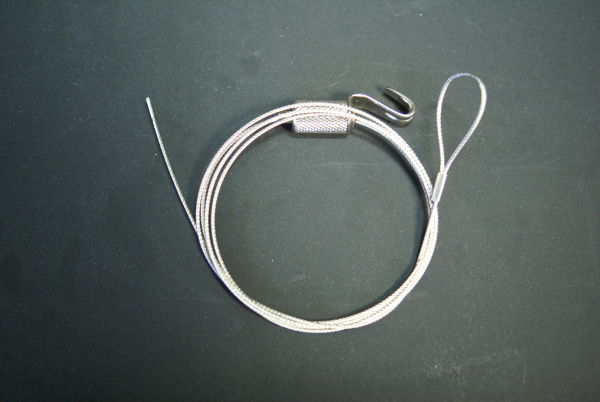

●可変長吊りワイヤー FA-SL30SDは水槽の水面より20cm～40cm上に天井から吊します。水面からの距離で配光をコントロールできますので自在可変長ワイヤーが適します。針金やピアノ線でも吊り下げは可能ですが展示物を吊すストッパー機能のあるワイヤーフックが便利です。オプションパーツとしてAQ-C51，AQ-C52，AQ-C53を用意しております。 Amazonからは掛タローWH-100Sなどが利用できます。

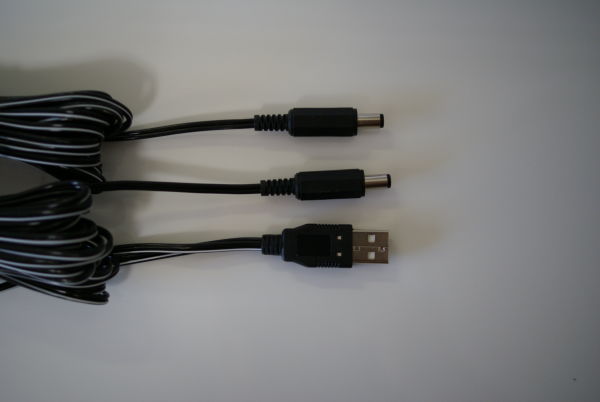

●制御線調光機能を御使用になる場合にはFA-SL30SDのJA101に5V～12Vの電圧を印加する必要があります。調光機能を御使用にならない場合にはJA101にプラグを挿入しません。オプションパーツとしてAQ-C43，AQ-C44，AQ-C45，AQ-C46，AQ-C47を用意しております。

●ACアダプターDCプラグとジャックの注意点 ①は定格電流10Aのφ2.1mmDCジャックです。(－)極は板バネ6方向からの接点構造で(＋)極はφ2.1mmのピンです。　12V電源で同様の電流定格を持つプラグでは120Wを19Vなら190Wを通過させることができます。 ②は定格電流4Aのφ2.1mmDCプラグです。(＋)極はフォーク型(音叉型)の接点構造となってます。　この定格4Aは③のDCジャックと組み合わせた場合の容量です。　①との組合せでは4Aが定格となりますが実測では7A:温上Δt≒12deg，10A:温上Δt≒17degです。　プリント基板実装状態ではこれ以下となりますので7A～8Aの貫通が可能です。 ③は定格電流4Aのφ2.1mmDCジャックです。(－)極は板バネ1方向からの接点構造で(＋)極はφ2.1mmのピンです。　④の様な(＋)極にバネ性のないプラグでも(－)極からの片押し圧力で(＋)極の接触を保てます。 ④は(＋)極が円柱穴で定格電流1A～4Aと各種あるφ2.1mmの汎用プラグです。　①との組合せでは(－)極からの圧力が円柱穴の中央に集中し(＋)の接点圧がゼロとなり接触不良となります。

設置方法

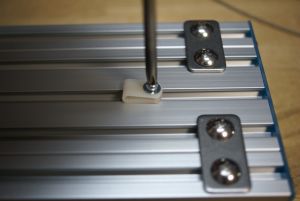

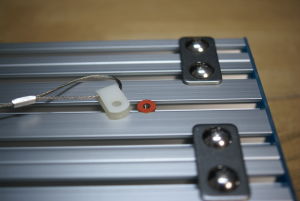

天部にあるクリップのネジを外します。

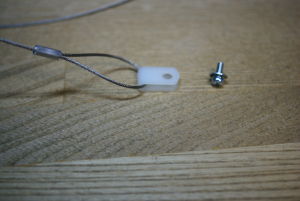

外したクリップに吊りワイヤーを通します。

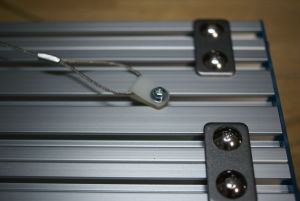

天部にワイヤーを通したクリップを取り付けます。

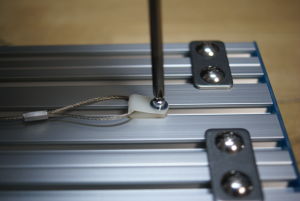

クリップのネジを締めます。
天井から取り付け位置に相当する長さにストッパー・フックを予備配置します。

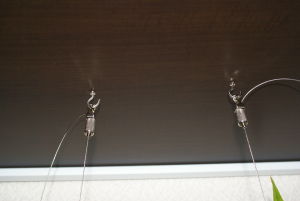

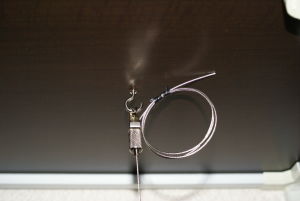

天井に付けたヒートンにワイヤーのフックを引っかけます。水没させない様に慎重に行って下さい。
クリップの取り付けを僅かに回転させると重心がズレ，配光方向を調整できます。
天井に左右のフックをかけ水面からの距離を調節します。余ったワイヤーを処理します。

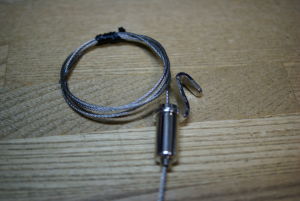

余ったワイヤーの処理は輪にしてコードバインダー等で縛ります。
電源のジャックJA201,JA101のある側のサイドパネルのネジを片側のみ外し，もう一方を緩めます。

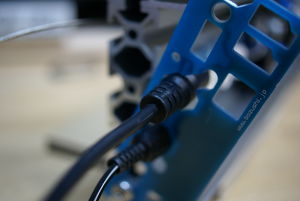

ACアダプターのプラグをそれぞれの大穴に通します。

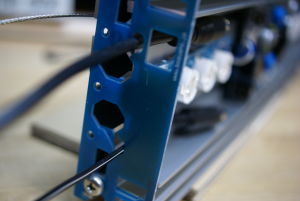

電線を小穴へ誘導し，サイドパネルを元の位置に戻しネジ２本を締めます。

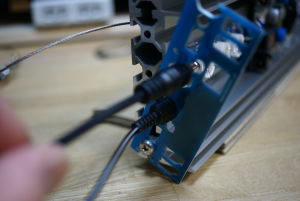

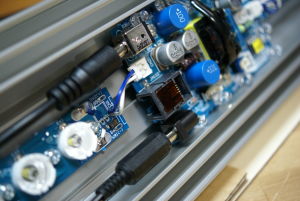

ACアダプターのプラグを基板のジャックに挿入します。JA201に電源，JA101に制御線を間違わない様に挿して下さい。また光源上で交差しない様にします。

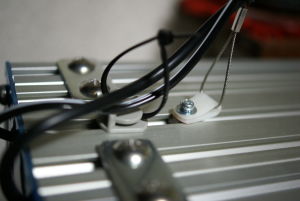

天部にあるケーブルバインダーでACアダプターと制御線を固定します。

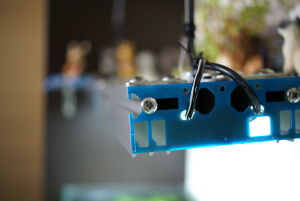

吊りワイヤーに沿わせスタイリングします。

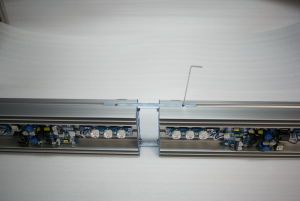

２台の連結は別売の後入れ長ナットAQ-C42を両側のサイドルーバーの溝に２本挿入し，イモネジを六角レンチを用いて締め付け固定します。

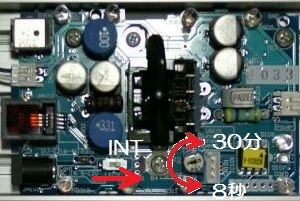

インバーター基板のスイッチS101をINT(内部)に設定し，調光スピードを半固定ボリュームVR101で設定します。調光機能を使用しない場合には半固定ボリュームVR101を左回し一杯(ミニマム)にします。スイッチS101をEXT(外部)に設定した場合，橙色LEDと白色LEDが全点灯のなりRJ12モジュラーポートJA102より外部制御ができます。
