FA-AT01 since2016/11/1 |
| FA-AT01
5インチベイタイプVRM/インターフェースユニット付属(FA-UH12H2Wと既存ATX電源間) 入力はDC12V専用となります。 CPUのTDPに対し3倍以上の容量を持った80PULS Bronze以上の既存電源に適します。
当製品はVRMユニットとインターフェースユニットの組合せ販売です。 当製品にはPC本体，ATX電源，直流UPSユニット，タイマー，DCプラグ線は含まれません。 |
||||||||||||||||||||||||||||||||
| 直流UPS FA-UH12H2Wとの連携
下図の構成となり既存電源には12Vのみに負荷がかかり，5Vや3.3Vの負荷はゼロとなります。 既存電源が従来型(80PULSやHaswell対応ではない)電源の場合，クロスレギュレーションの影響を大きく受けます。 従来型電源は5Vに帰還がかかっておりUnReg(アンレギ)である12V系は大きく電圧変動(垂下)してしまいます。 一方80PULSやHaswell対応電源はPFC力率改善とLLC共振型コンバーターにより12Vを生成，これに5Vと3.3VのVRMをぶら下げてます。 したがって3.3Vや5Vの負荷がゼロとなっても12V系に帰還がかかっており12Vの電圧が安定してます。  |
||||||||||||||||||||||||||||||||

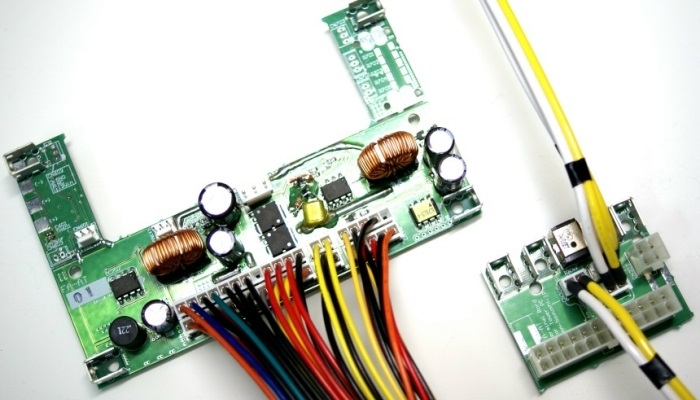

| VRMユニット
VRMユニットは5インチベイ(光学ドライブベイ)に取り付けます。 VRMユニットにはケーブルAssy4系統:ATX・CPU・S-ATA・Peripheralが実装済みです。 VRMユニットのCN1にI/FユニットCN305からのコネクターを挿入してください。 VRMユニットのCN6に12V冷却ファンを増設することが可能です。 VRMユニットのCN601に12V冷却ファンを増設することが可能です。 CN601ポートは温度センサーにより約40℃を境に始動時11V定常時9Vで静音回転制御を行います。
| ||||||||||||||||||||||||||||||||
| インターフェースユニット

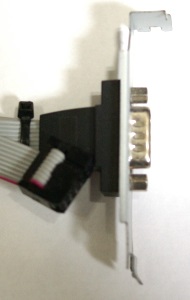

I/FユニットはD-SUB 9pin(com)，D-SUB 15pin，D-SUB25 pin(プリンター)など各ノックアウトホールに取り付けます。 PCケースにノックアウトホールが無い場合にはリアスロットブラケット金具を使用してください。 I/FユニットにはケーブルAssy3系統:FA-UH12H2Wへ行く充電(VH2P)・パススルー(VH3P)とVRM行き(VH3P)が実装済みです。 I/Fユニットの入力はφ2.1mmDCジャックです。 I/FユニットのCN301に既存ATX電源のATX24Pコネクターを挿入してください。 I/FユニットのCN302に既存ATX電源のCPU4Pコネクターを挿入してください。
| ||||||||||||||||||||||||||||||||
スペック
|
||||||||||||||||||||||||||||||||

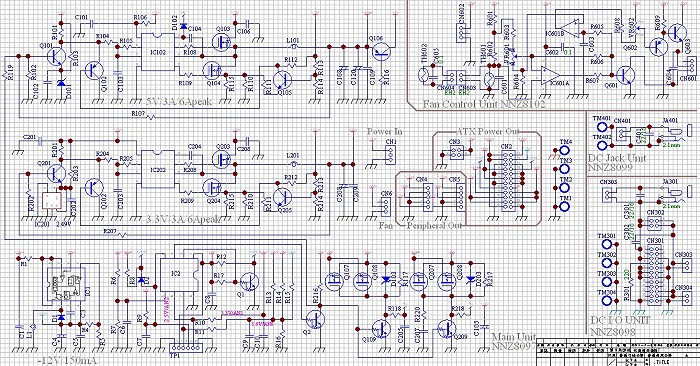

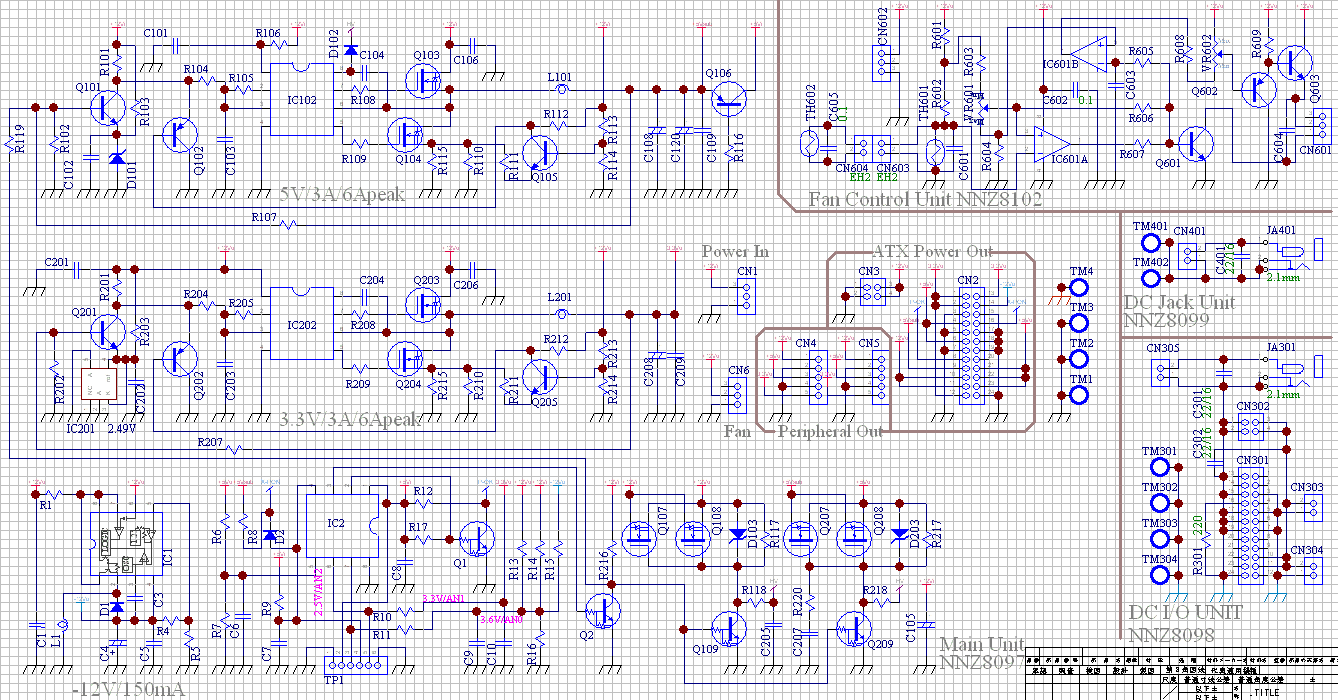

回路図
 |
||||||||||||||||||||||||||||||||
保証期間
|
