ハウジングの抜き方

破壊せずにハウジングがら電線を抜去するには先端の細いピンセットか特殊な先が細くて長い工具が必要です。

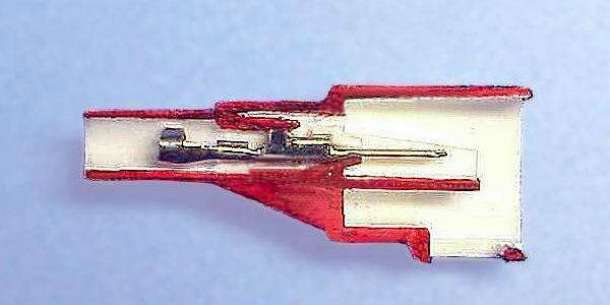

下の写真にハウジングの断面を示します。
コンタクトが雄，ハウジングが雌の構造になっております。
コンタクトはハウジングのフックでロックされており，このフックを解除できれば電線をコンタクトごと引き抜くことができます。

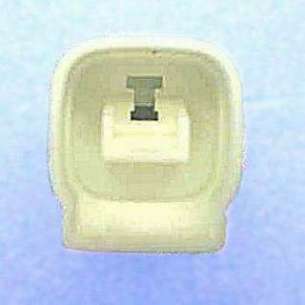

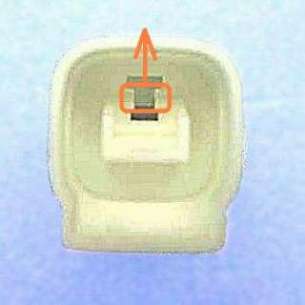

下の写真はハウジングを挿入口から見たものです。橙の四角が示すフックを上方に押してやればロックを解除することができます。

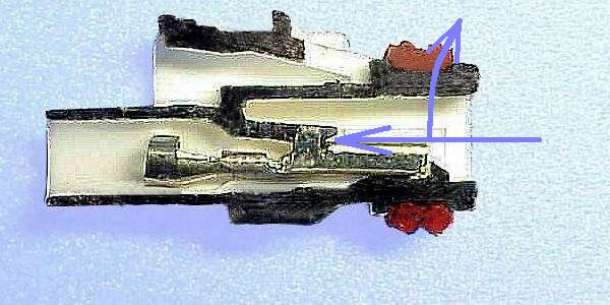

コンタクトが雌，ハウジングが雄の場合です。
同様にコンタクトはハウジングのフックでロックされており，このフックを解除できれば電線をコンタクトごと引き抜くことができます。

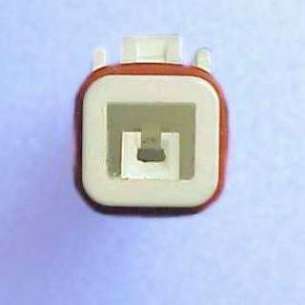

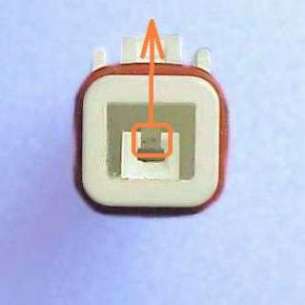

下の写真はハウジングを挿入口から見たものです。橙の四角が示すフックを上方に押してやればロックを解除することができます。

警告

器具の改造はご自分（改造者）の責任で実行してください。器具に対し改造を加えると器具メーカーの保証範囲外となるばかりでなく製造物責任の範囲からも外れる事を覚悟の上で実施して下さい。また，改造により発生する二次的被害について責任は負いません。
