AQ-GGシリーズ・システム構成 |
| マスター(AQ-GG**W)
スレーブ(AQ-F**W)で構成する |
マスター(AQ-GG**W)
スレーブ(AQ-FD**W)で構成する |
|
| ３〜４灯 | AQ-GG**W×1
AQ-F**W×1 |
AQ-GG**W×1
AQ-FD**W×1 |
| ５〜６灯 | AQ-GG**W×1
AQ-F**W×2 |
AQ-GG**W×1
AQ-FD**W×2 |
| ３〜４灯の同期調光
AQ-Fシリーズをスレーブ機にする |
||||
 |
 |
 |
||
AC100V |
 |
|
||
| AQ-GG**W×1pc
AQ-F**W×1pc |
蛍光管3〜4灯
|
|||
| ５〜６灯の同期調光
AQ-Fシリーズをスレーブ機にする |
||||
|
|
|
||
AC100V |
|
|
||
AC100V |
|
|
||
| AQ-GG**W×1pc
AQ-F**W×2pcs |
蛍光管5〜6灯
|
|||
| ３〜４灯の同期調光
AQ-FDシリーズをスレーブ機にする例 要ソケット，ＤＣ電源は不要です。 |
||||
|
|
|
||
AC100V |
 |
|
||
| AQ-GG***×1pc
AQ-FD***×1pc |
蛍光管3〜4灯
|
|||
| ５〜６灯の同期調光
AQ-FDシリーズをスレーブ機にする例 要ソケット，ＤＣ電源は不要です。 |
||||
|
|
|
||
AC100V |
|
|
||
AC100V |
|
|
||
| AQ-GG***×1pc
AQ-FD***×2pcs |
蛍光管5〜6灯
|
|||
| VRユニット・本体間には次のハウジングAssｙが必要です。・・・AQ-C17，AQ-C18
AQ-C17,AQ-C18は10本1組みでの販売です。 |
|||
|
AQ-C17(40cm)
AQ-C18(10cm)  |
|
|
| AQ-Fシリーズと同期をとるためには次のハウジングAssｙが必要です。・・・AQ-C17，AQ-C18
AQ-C17,AQ-C18は10本1組みでの販売です。 |
|
|
 |
|
|
| 電源ポートは0.75sq〜1.5sqの電線を剥き代6mmで使用してください。

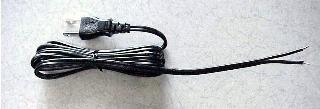

ACケーブルAQ-C02が使えます。 |
 |
|
|
||
| インバーター・ソケットへの接続は0.75sq〜1.5sqの電線を剥き代6mmで使用してください。 | ||
|
 |
|
